－USB Type-C®製品がUSB-IF認証の対象となる場合、BC1.2もテストされるのでしょうか？
現在、USB-IFでは、BC1.2に対応している製品であれば、BC1.2テストを合格しなければならないと規定しています。 例えば、現在普及しているUSB Type-Cレセプタクルを使用し、Power Deliveryに対応したUSB-C充電器やノートパソコンは、BC1.2をサポートし、BC1.2テストに合格する必要があります。
BC1.2 概要
Battery Charging 1.2、略してBC1.2とは、USB-IFが2010年10月に発行した仕様のことです。 通常USB2.0をベースとしたVbus電源は、最大供給電流500mAを供給することができます。 しかし、その能力では携帯電話などのポータブル機器を充電にするのに時間がかかってしまいます。 BC1.2規格では、最大1500mA（USB2.0の3倍）の電流供給能力を持っているため、ポータブル機器を従来の3分の1の時間での充電が可能です。
BC1.2はUSBのD+とD-によって検出されます。ポータブル機器とUSBホストまたはハブが共にBC1.2をサポートし、互いのBC1.2サポートを確認後、Vbusに最大1500mA電流を供給することができます。
充電能力比較
- BC1.2対応の携帯電話を標準のUSB3ポート（SDP*2）を持つノートパソコンとBC1.2対応のUSB3（CDP*3）を持つノートパソコンに接続した場合の充電容量の違いを教えてください。
携帯電話を標準的なUSB3ポート（BC1.2非対応）でノートパソコンに接続した場合、受電可能な最大電流は900mAです。
- 携帯電話が接続され、未設定で、サスペンド状態になっていない場合、最大受電電流は100mAです。
- 携帯電話が接続、設定され、サスペンド状態になっていない場合、最大受電電流は900mA（USB3.2は900mA、USB2.0は500mA）です。
- 携帯電話が接続、設定され、サスペンド状態になった場合、最大受電電流は2.5mAです。
しかし、携帯電話をBC1.2対応のUSB3を搭載したノートパソコンに接続した場合、設定しなくても最大1.5Aの電流を受電することが可能です。
注1： 携帯機器の電池がDead状態またはWeak状態の場合、仕様によらず最大受電可能電流は100mAとする（電池がWeak状態の場合は最小限のエネルギーで機器が起動でき、Dead状態の場合は機器が起動できないことを意味する）。
注2：SDP（Standard Downstream Port）とは、BC1.2非対応の標準ポートを指します。
注3：CDP（Charging Downstream Port）とは、BC1.2対応の標準ポートを指します。
BC1.2ポートの種類
一般的なUSB規格のダウンストリームポートでは、Vbusで500mA（USB2.0）または900mA（USB3.2）、BC1.2充電ポートでは1.5Aの供給が可能です。 また、BC1.2充電ポートは、USB Dataに対応したCDP（Charging Downstream Port）とDCP（Dedicated Charging Port）に分けることができます。
- CDP (Charging Downstream Port): USBデータ転送機能を持ち、BC1.2ポータブルデバイスに最大1.5Aの電流を供給することが可能です。
- DCP (Dedicated Charging Port): USBのデータ転送を行わないCDPで、BC1.2ポータブルデバイスに4.75V～5.5Vの電圧と1.5Aの電流を供給することが可能です。 DCPはD+とD-間に抵抗Rを挟むことになります。
- ACA (Accessory Charger Adaptor): ACAは、充電器用のチャージャーポート、ポータブルデバイス用のOTGポート、その他の機器用のアクセサリーポートを1つずつ備えています。 ACAを使用することで、ポータブルデバイスを充電しながら他の機器と接続することができます。
- ACA-Dock: ACA-Dockは、アップストリームポート（Micro-Aプラグ）を1つ持ち、ダウンストリームポートを複数持つか、持たないかします。 ポータブルデバイスをACA-Dockのアップストリームポートに接続した場合、最大1.5Aの電流を引くことができます。 ACAとACA-Dockの最大の違いは、ACAがOTGポートに対応しており、A-DeviceまたはB-Deviceとしてポータブルデバイスに接続できる点です。

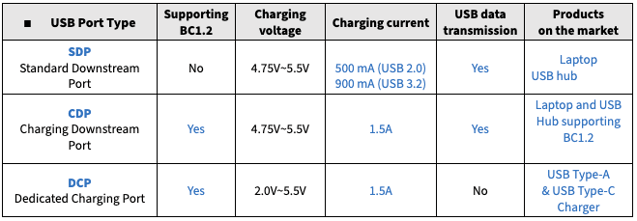

SDP、CDPとDCPの比較
表１ SDP、 CDP、DCPの比較
BC1.2サポート検出
BC1.2をサポートする携帯電話を例にとって説明します。 携帯電話は、BC1.2をサポートするSDPやCDP、DCPに接続されていることをどのように知ることができるのでしょうか。 簡単なフローを以下に示します。
図１ BC1.2検出（5ステップ）

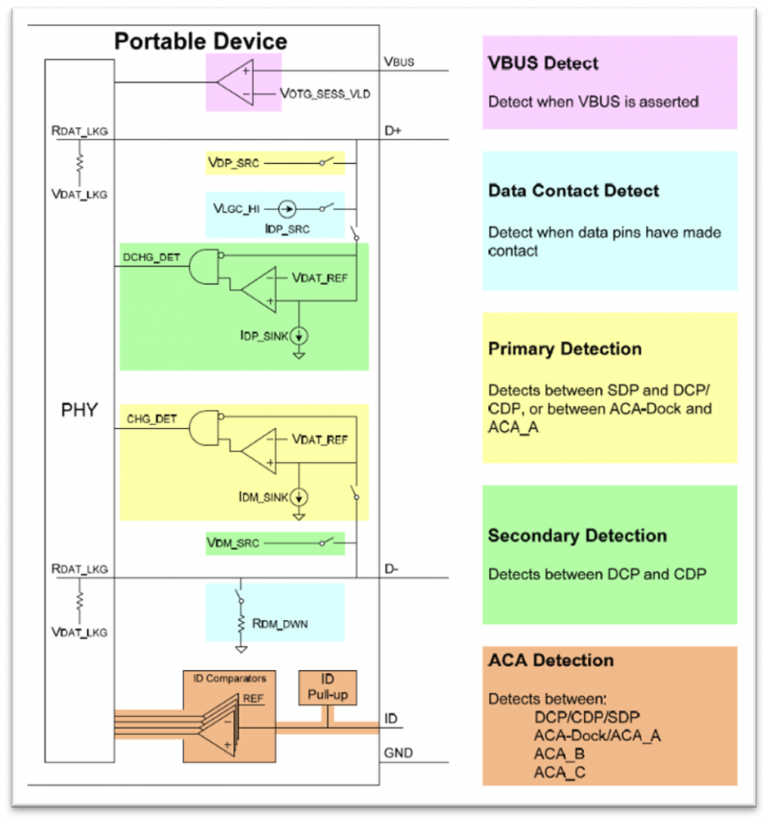

図2 BC1.2検出の詳細
1. VBUS Detect：
携帯電話はUSBを充電ポートに接続。 内部有効電圧閾値以上のVbus電圧を検出した場合、携帯電話が有効なポートに接続されたことを認識。
2. Data Contact Detect（DCD）：
携帯電話が、接続された充電ポートがBC1.2に対応しているかどうかを検出。 D+に電流を出力し（IDP_SRC）、D-の電圧値を検出してD+/D-端子が正常に接続されたかどうかを確認する。 携帯電話がDCDに対応していない場合、一定時間後（TDCD_TIMEOUT）にStep3に入る。 DCDの利点は、携帯電話が接続に成功したと判断した後、すぐに検出のためのステップ3に入ることができるため、待ち時間を節約できることである。
3. Primary Detection：
携帯電話は接続された充電ポートがBC1.2に対応しているか、つまりSDPかCDP/DCPのどちらに対応しているかを検出する。 携帯電話はD+に電圧（VDP_SRC）を供給し、D-でVDMとVDAT_REFを比較する。
- VDMがVDAT_REFより大きい場合、CDPまたはDCPに接続されている可能性があるため、ステップ4に進む。
- VDMがVDAT_REFより小さい場合，SDPに接続されていると判定し、判定を終了する。
4. Secondary Detection：
Secondary Detectionは、携帯電話に接続された BC1.2 充電ポートが USB データ機能（DCP または CDP）を持っているかどうかを確認する。 携帯電話はD-に電圧（VDM_SRC）を供給し、D+でVDPとVDAT_REFを比較する。
- VDPがVDAT_REFより大きい場合、DCPと判定。
- VDPがVDAT_REFより小さい場合、CDPと判定。
5. ACA Detection：
ACA検出は、Micro-ABソケットを持つ携帯機器に対してのみ行わる。 ポータブルデバイスはACA充電ポートに接続されているかどうかを検出し、デバイスの種類を判断する。 主にID端子の5種類の抵抗値を検出することで判断している。
BC1.2携帯電話のSDP、CDPまたはDCPへの接続判断方法（3ケース）
-
Case-1 BC1.2携帯電話がSDPに接続（BC1.2非対応）
SDP detection

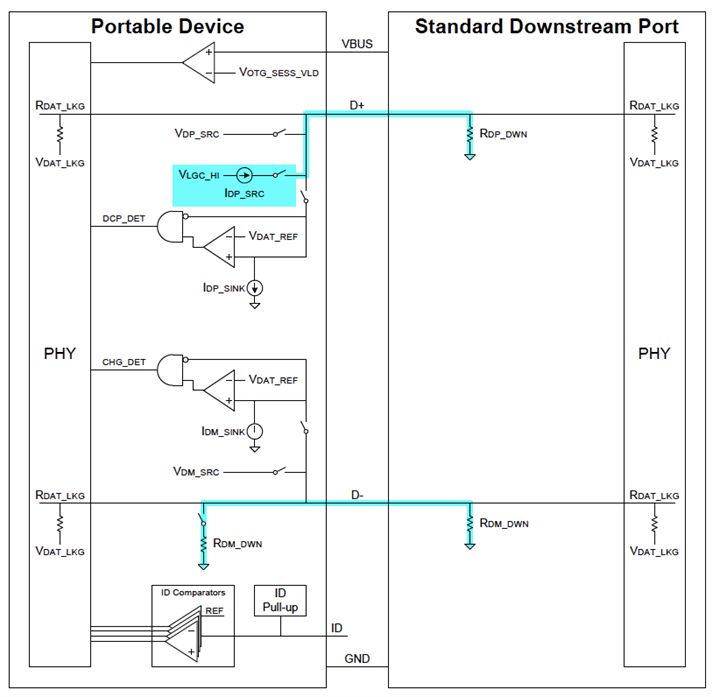

図3 SDP Detection
- ポート接続検出、VBUSへの接続を検出（VBUS＞VOTG_SESS_VLD）。
- DCD 検出タイムアウト
- 携帯電話は，D+に電圧VDP_SRC (0.5V - 0.7V) を供給し，SDPのRDP_DWN (14.25 - 24.8kΩ) を介してグランドと接続し，D-でVDMとVDAT_REFを比較する。
i). このとき，VDM = 0Vであり，VDM (0V) が VDAT_REF (0.25V - 0.4V) よりも小さければ，SDPに接続されていることを意味し，判定が終了したことになる。
-
Case-2 BC1.2携帯電話がCDPに接続
CDP detection
Primary Detection, CDP Secondary Detection, CDP

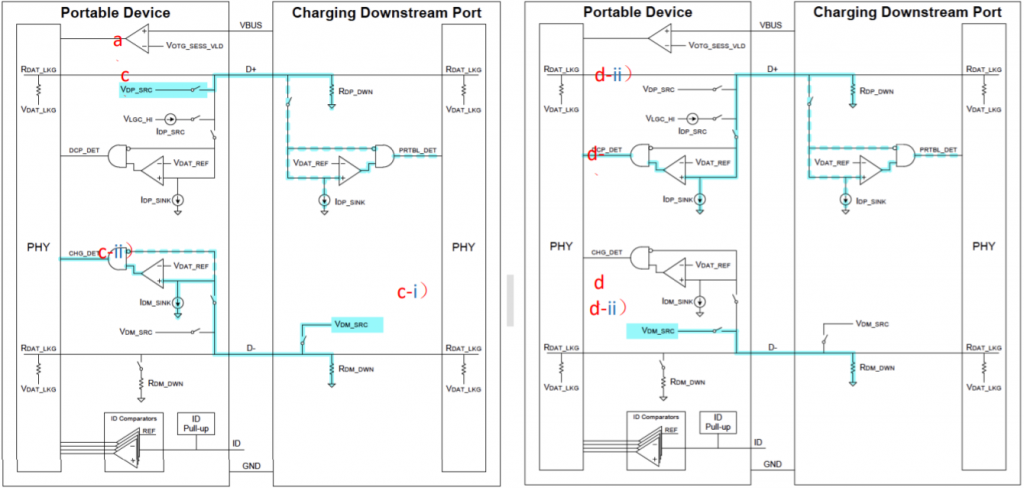

図４ CDP Detection
- 携帯電話がCDPに接続し、V BUSへの接続を検出する（V BUS > V OTG_SESS_VLD ）。
- DCD検出タイムアウト
- 一次検出(上図左)。携帯電話からD+に電圧VDP_SRC (0.5V - 0.7V) を供給し，CDPのRDP_DWN (14.25 - 24.8kΩ) を介してグランドと接続する。
- CDP は D+=VDP_SRC (0.5V-0.7V) を検出し、CDP の VDM_SRC (0.5V-0.7V) をイネーブルにする。
- VDAT_REF（0.25V-0.4V）より大きいD-=VDM_SRC（0.5V-0.7V）を検出すると、CDPまたはDCPに接続されたこととなる。
- Secondary Detect(上図右)。携帯電話から電圧VDM_SRC（0.5V-0.7V）がD-に供給され、D-が検出される。
- この時、D+≒0Vで、携帯電話DCP_DETはD+がVDAT_REF（0.25V～0.4V）より小さいことを検出すると、CDPと接続されたこととなる。
- 次に、VDP_SRCとVDM_SRCを無効化し、D+とD-を低電位に維持する。
-
Case-3 BC1.2携帯電話がDCPに接続
DCP Detection
Primary Detection, DCP Secondary Detection, DCP

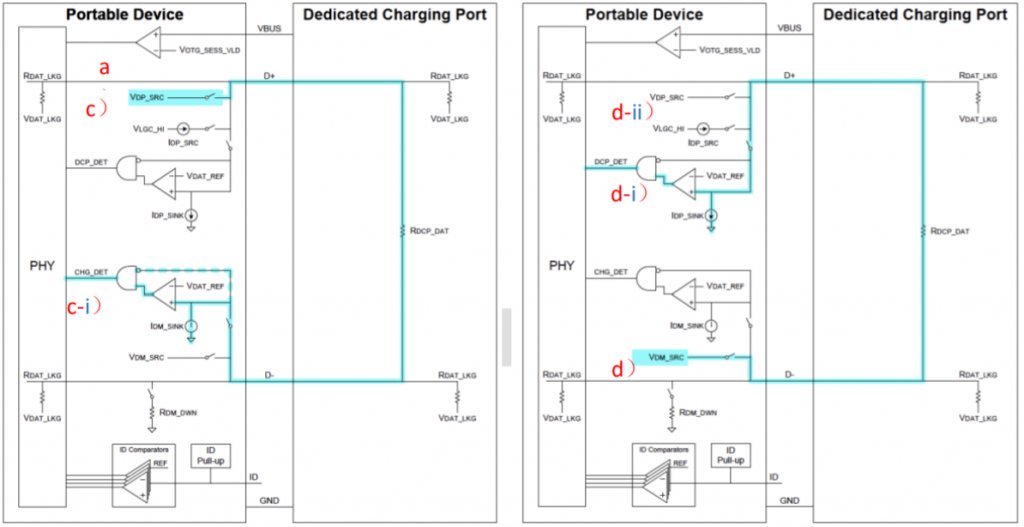

図5 DCP Detection
- ポート接続を検出。 V BUSへの接続を検出する（V BUS > V OTG_SESS_VLD ）。
- DCD検出タイムアウト
- Primary Detect (上図左): 携帯電話からD+に電圧VDP_SRC（0.5V～0.7V）を供給し、DCPのRDCP_DAT（200Ω以下）を介してD-に接続する。
- D-≒VDP_SRC（0.5V～0.7V）がVDAT_REF（0.25V～0.4V）より大きいことを検出すると、CDPまたはDCPに接続（RDCP_DATの最大電圧低下は200Ω×175μA= 0.035V） 。
- Secondary Detect (上図右): 携帯電話からD-に電圧VDM_SRC (0.5V-0.7V) を供給し、DCPのRDCP_DAT (<200Ω) を介してD-に接続し、IDP_SINK (25μA -175μA) を有効にする。
-
- D+≒VDM_SRC（0.5V～0.7V）がVDAT_REF（0.25V～0.4V）より大きいことを検出するとDCPに接続（RDCP_DATの最大電圧低下は200Ω×175μA= 0.035V）。
- VDP_SRCを有効にする。
BC1.2テストコンテンツ
BC1.2 テストは、主に BC1.2 の通信が正しいか、Vbus の電源品質が正しいかを確認するものです。試験項目は以下の通りです。

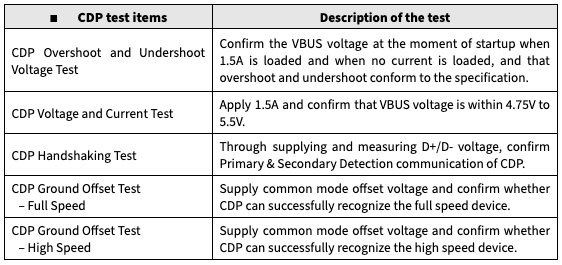

CDP認証試験項目
表２ CDPテスト項目

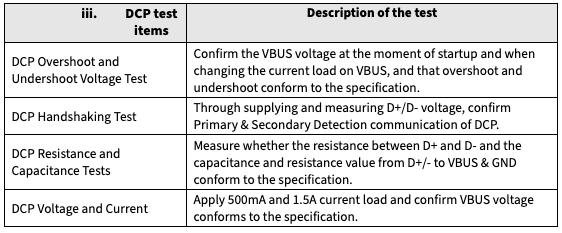

DCP 認証試験項目
表３ DCP テスト項目
まとめ
効率化が求められる現在、最新のUSB Type-C® Power Deliveryは最大240Wの充電に対応しています。 特にポータブルデバイスに対する後方互換性にも配慮しています。 BC1.2が定義する充電ポートは、従来のUSBポートより多くの電流を引くことができるため、より迅速な充電が可能になります。 また、BC1.2は後の急速充電技術の基礎となるものである。現在、充電機能を持つ製品は、ほとんどがBC1.2への対応を求められているます。 そのため、BC1.2の基本動作原理と試験項目を理解することで、設計時に発生する問題を軽減し、スムーズに試験に合格することができます。
参考文献
- Battery Charging Specification, Revision 1.2, March 15, 2012
- USB Battery Charging 1.2 Compliance Plan, Revision 1.2, September 30, 2013
