PCI-Express(Peripheral Component Interconnect Express)，是一種高性能高帶寬的串行通信標準，自PCIe推出以來，已經成為服務器(Server)和PC上的最重要的接口。PCIe以較低的生產成本，顯著提升了系統的吞吐量，可擴展性和靈活性。為了實現更高的數據吞吐率，PCI-SIG協會不斷更新傳輸速率，其發展如圖1所示。

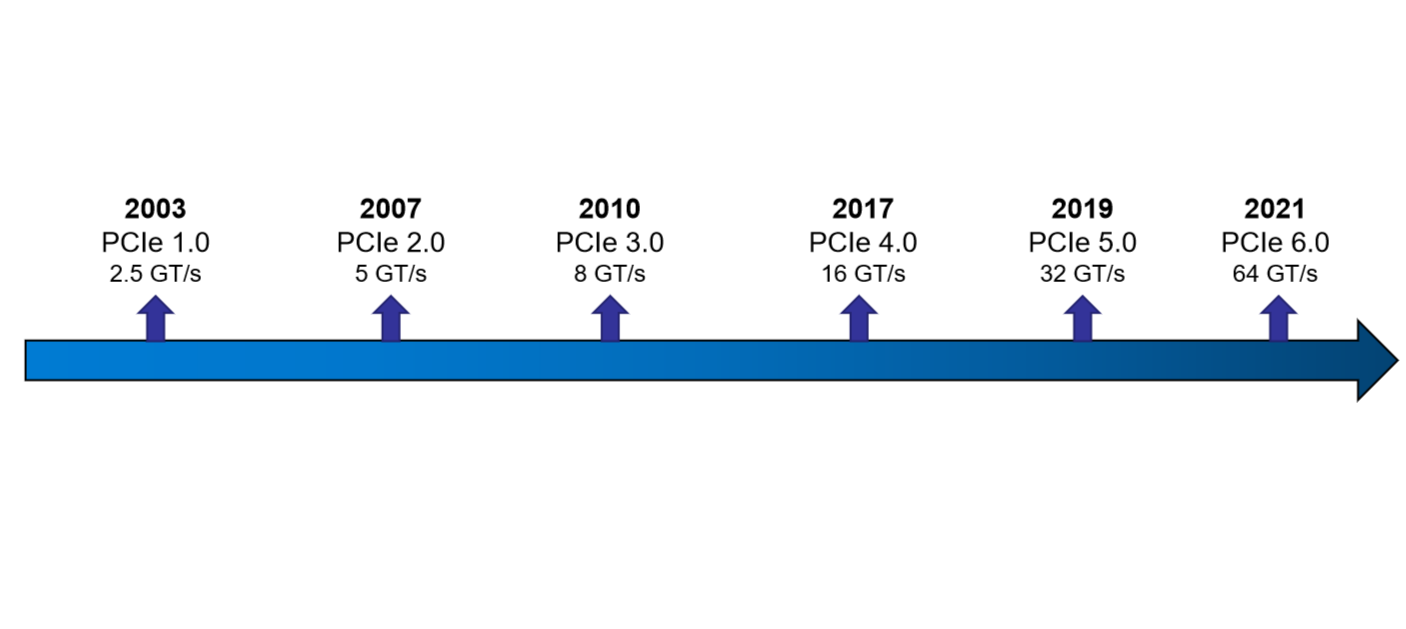

圖1：PCIe標準的發展
隨著信號傳輸速率的提升，信號傳輸過程中的損耗也更嚴重，多種因素的干擾包括信道質量、傳輸速率等，從而影響接收端對信號的判決。信號失真越嚴重，則誤碼率越高，進而影響通訊性能。為了在接收端獲取易於判決的優質信號，可在發送端和接收端對信號進行補償，保證其最大程度的在接收端收到可識別的信號眼圖。對信號進行補償的過程，稱為信號均衡。
由於PCIe 1.0和PCIe 2.0使用的物理介質是普遍的FR4 PCB板材和廉價的接插件，為保證在該介質上的有效信號傳輸，PCI-SIG協會使用了8b/10b編碼和發送端的固定參數的去加重(De-emphasis)均衡，其過程無需進行均衡參數協商。
- 在PCIe 1.0中，去加重值是固定值-3.5dB
- 在PCIe 2.0中，去加重值是固定值-3.5dB 和 -6dB，無法動態調整
隨著速率增加到8.0GT/s及以上，信號傳輸過程中的完整性問題日益突出，僅採用傳統的去加重方法無法實現高質量的信號傳輸，收發端間需要協商均衡係數來獲得最優的傳輸性能。其次，為了繼續使用傳統的FR4板材和廉價的接插件，且兼容原有的1,2代設備，PCI-SIG協會對規範做了2方面改進：
- 使用128b/130b編碼替代8b/10b編碼，大幅提高了編碼效率
- 使用動態均衡技術替代靜態均衡技術。通過動態調整均衡的設置，使其在接收端獲得最優的眼圖，該動態均衡技術在規範中稱作鏈路均衡（Link Equalization，LEQ）
PCIe 3.0 & PCIe 4.0 & PCIe 5.0 鏈路均衡
在鏈路訓練(link training)之後，所有PCIe設備可能會進行鏈路均衡過程來建立設備間穩定的連接。鏈路均衡是一個鏈路優化過程，通過調節Tx (傳輸端)和Rx (接收端)的設置，提高信號質量，使PCIe鏈路以最穩定且更快的速率傳輸。鏈路均衡適用於支持PCIe Gen3 及以上的設備，且由於PCIe在Gen3及以上的每一代均需優化連接，因此鏈路均衡過程可能發生多次。例如：若所有PCIe設備為Gen5，則有3次鏈路均衡過程（第1次：Gen1-Gen3；第2次：Gen3-Gen4；第3次：Gen4-Gen5）。鏈路均衡通過PCIe 規範中定義的preset值來實現，preset指不同的預過沖(Preshoot)和去加重(De-emphasis)的組合。對於Gen3和Gen4，有11個preset值，即preset0-preset10。對於不同的鏈路情況，系統要求Rx端發送Tx EQ preset設置請求給Tx端，讓其做對應的preset均衡設置；Tx端發送Rx EQ均衡設置，要求Rx端做相應的設置，最終獲得一個最優的均衡組合和Rx端的眼圖。
對於不同端口的preset值，是通過鏈路均衡協商，直到通過phase 0-3給所有鏈路均衡過程協商出其最優的preset值。
鏈路均衡涉及上行端口(Upstream port)和下行端口(Downstream port)之間的精確動態協商，該協商過程是在一定的時間範圍內，去調整優化Tx端和Rx端的均衡濾波器，因此鏈路的誤碼率在BER ≤ 1E-12範圍內運行。該協商過程同時發生在2個層面，一是電氣子層(Electrical level)，二是邏輯子層(Protocol level)。鏈路均衡在PCIe結構中所處位置如圖2所示。

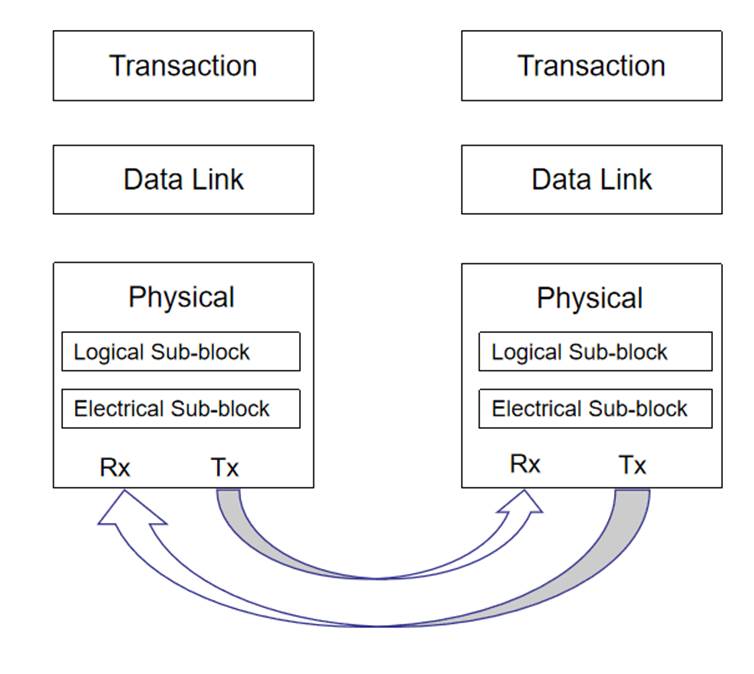

圖2：鏈路均衡在PCIe中的架構
電氣子層
Tx端均衡：
- 預加重(Pre-emphasis)：PCIe高速串行信號在信道傳輸中，由於高頻分量的衰減大於低頻分量，造成信號失真，且高頻分量主要集中於信號的上升沿和下降沿。為了補償信號中高頻成分的衰減，預加重在信號發送時，提高跳變沿的信號幅度，來提升高頻分量。
- 去加重(De-emphasis)：由於信號中高頻成分衰減大於低頻，去加重是降低跳變沿 之外的信號幅度，即降低低頻分量。
- FFE (Feed-forward Equalizer) 前向反饋均衡器：FFE通常利用有限衝激響應濾波器 實現，即將延時的信號按不同的權重相加。通過控制權重的大小可調整均衡強度。FFE提高信號中的高頻分量，來實現信道補償。
Rx端均衡：
- CTLE (Continuous-Time Linear Equalizer) ，連續時間線性均衡器：CTLE均衡器類似無源高通濾波器，CTLE使得信號低頻分量被抑制，導致信號高頻分量與低頻分量幅值區別縮小。缺點是會衰減信號中的低頻成分，並放大了傳輸系統的高頻噪聲，會惡化系統的信噪比。
- DFE (Decision Feedback Equalizer) ，判決反饋均衡器：位於線性均衡器之後，是一種非線性均衡器。它由兩個橫向濾波器和一個判決器構成。兩個橫向濾波器分別為 前饋濾波器（Feed Forward Filter,FFF）和反饋濾波器（FeedBack Filter, FBF）。用於眼圖張開的情況。此均衡器不會放大高頻噪聲，缺點是只能處理碼後干擾，無法消除碼前干擾，設計複雜，耗電。
FFE和CTLE可去除大部分由碼間串擾引入的抖動，DFE可進一步去除碼間串擾和部分由於阻抗失配所造成的反射。
邏輯子層
鏈路訓練狀態機LTSSM（Link Training and Status State Machine）如圖3所示，位於PCIe結構中的物理層的邏輯子層內。

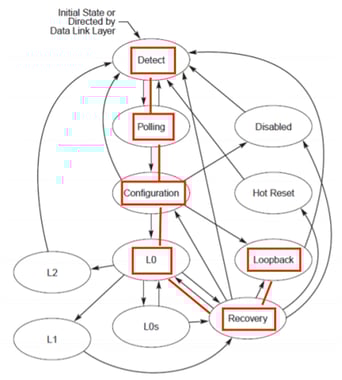

圖3：LTSSM的主要狀態轉換圖 （來源：PCI-SIG）
動態均衡協商發生在LTSSM中的Recovery子狀態。通過該方式，來動態調整鏈路上的均衡設定值。通過動態的鏈路均衡，保證了鏈路的TX EQ為最優值，同時，本地端和對端也會同時調整RX EQ。通過TX EQ和RX EQ的動態調整，可實現靈活適應不同的信道。
上電後初次均衡的基本過程：
上電後以2.5GT/s的速率依次從Detect – Polling- Configuration – L0 – Recovery。 由於USP(Upstream Port)和DSP(Downstream Port)在polling狀態都聲明支持8GT/s及更高速率，通過由USP（或DSP）發起調速請求，DSP（或USP）發起均衡請求，然後在Recovery狀態開始調速和均衡。
PCIe均衡係數協商
收發端在鏈路訓練的過程中進行Tx/Rx端參數的動態協商，是在LTSSM Recovery狀態中的Recovery.Equalization裡。均衡係數的協商包括4個階段，即Phase 0-3 (DSP:Phase1-Phase3; USP: Phase0-Phase3)，其中Phase 2 和 Phase3 是可選擇的。Recovery子狀態轉移如圖4所示。

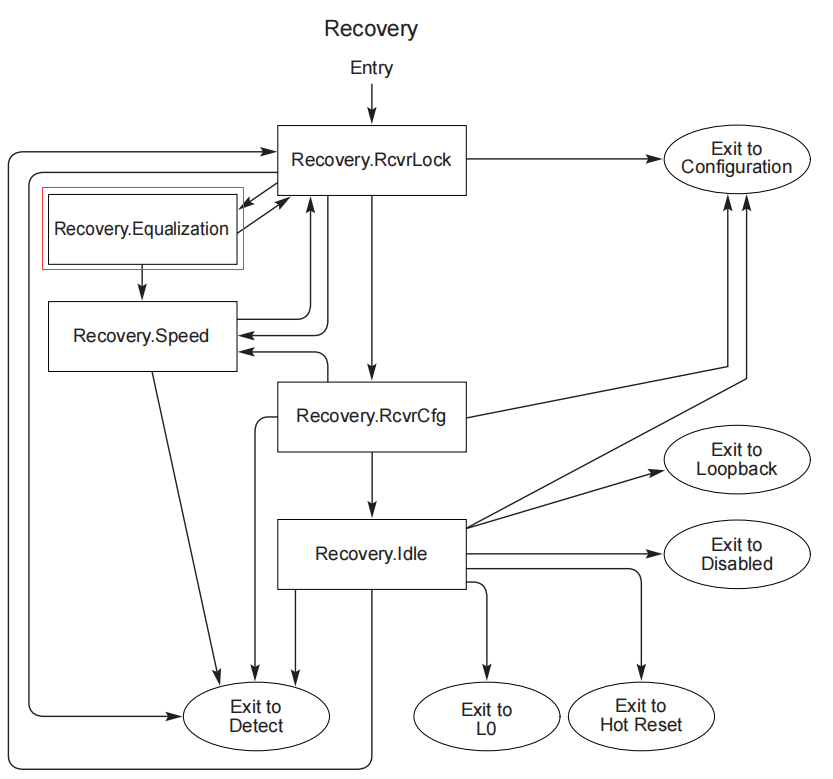

圖4 Recovery子狀態轉移（來源：PCI-SIG）
Phase0：鏈路均衡的第一階段。DSP給USP的每條lane發送所需的傳輸端preset值，這些preset值通過TS2(Training Sequence 2)訓練序列傳達。USP在接收到DSP的請求後，USP提升鏈路的數據傳輸速率至Gen3(8 GT/s)，並發出包含有其收到的preset值的TS1(Training Sequence 1)訓練序列返回至DSP。當Gen3的連接實現後，鏈路均衡將進入Phase1。
Phase1：儘管有出現鏈路質量差的可能性，但相同的TS1會被重複發送，來確保DSP接收到正確的preset值。這是為了充分優化鏈路，以便能夠交換TS1並且完成用於精調目的的剩餘鏈路均衡階段。當鏈路的誤碼率實現BER≤10e-4 ，鏈路均衡進入Phase 2。
Phase2：DSP通過TS1發送均衡請求去調整USP的preset值，直至獲得最優設置，鏈路的誤碼率應滿足BER ≤ 1E-12。
Phase3：USP通過TS1發送均衡請求去調整DSP的preset值，直至獲得最優設置，鏈路的誤碼率應滿足BER ≤ 1E-12。
當Phase3完成後，鏈路均衡也完成了，且PCIe鏈路的誤碼率應滿足BER ≤ 1E-12。然而，對於一些有長信道鏈路的主板設計，這種信號質量無法實現，可能需要另外的信號調節。在這種情況下，中繼器（如ReDriver，ReTimer）被用來做信號調節，並在PCIe設備和Root complex（在CPU,存儲設備和PCIe設備之間的重要連接部分）之間提供高質量信號。此時鏈路以Gen3的速率進入L0狀態，並在該速率進行穩定通信。對於更高的傳輸速率，PCIe設備必須進行多次鏈路均衡過程。
2.3.1 8GT/s時，DSP與USP的均衡係數協商過程如圖5所示：
圖5：8GT/s 動態均衡流程圖（來源：PCI-SIG）
2.3.2 16GT/s時，DSP與USP的均衡係數協商過程如圖6所示

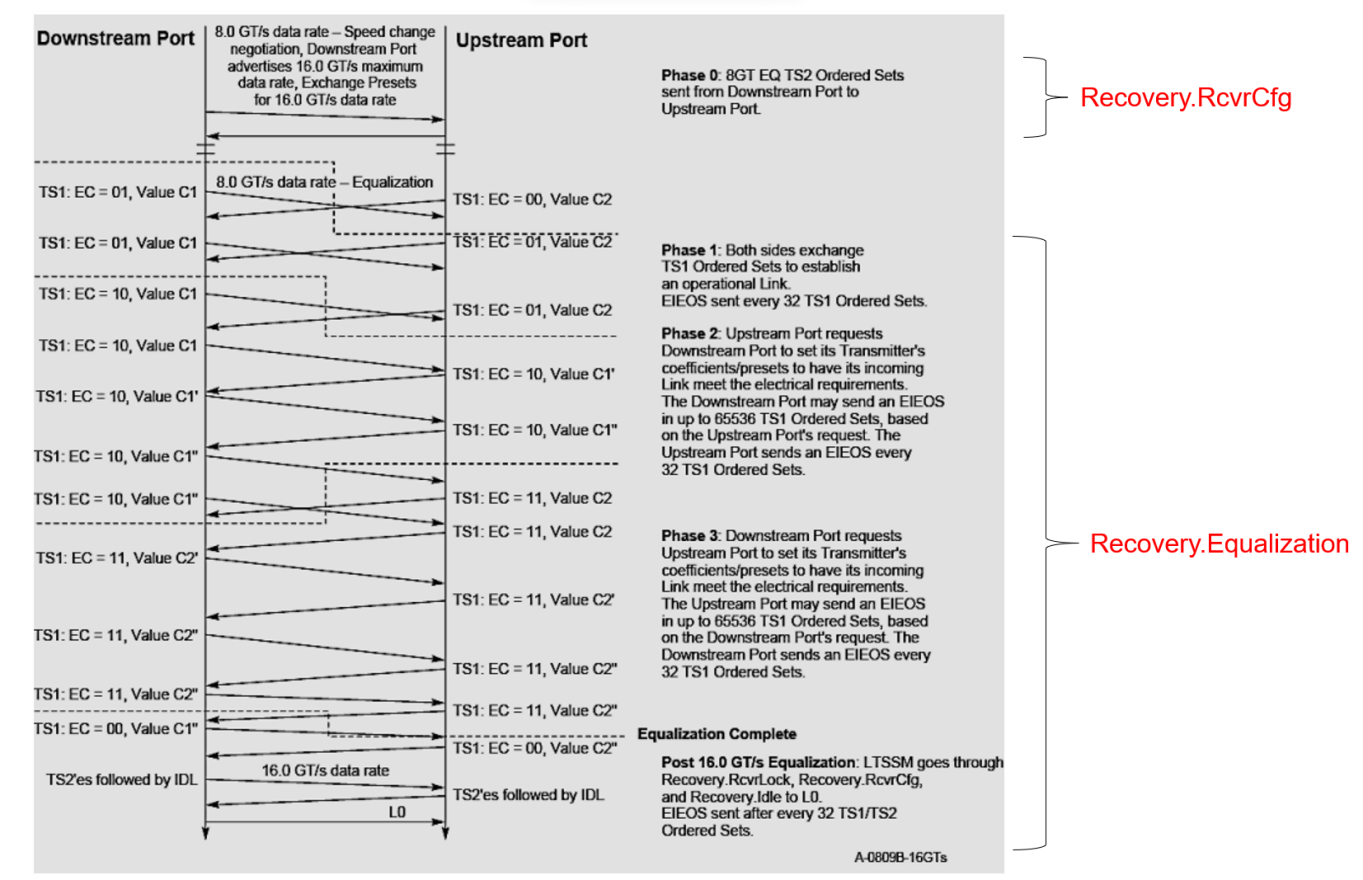

圖6：16GT/s 動態均衡流程圖（來源：PCI-SIG）
多種均衡模式
最傳統的PCIe均衡模式為全均衡模式(Full Equalization Mode)。在某一指定目標速率的鏈路訓練中，通常採用全均衡模式，從低速率的均衡開始，再進行較高速率的均衡，直到完成目標速率的均衡。由於PCIe傳輸速率不斷加倍，均衡的次數不斷增加，耗時更多，影響系統性能。為節省均衡的耗時，從Gen5起，PCIe支持跨越其中間速率的均衡。對於原生傳輸質量極好的鏈路，也可關閉均衡。
Equalization bypass to highest rate
當雙方設備均支持並且開啟了Equalization bypass to highest rate時，才可跳過中間速率的均衡。在鏈路訓練過程中，雙方設備在LTSSM的Configuration狀態通過交換TS序列來協商是否使用Equalization bypass to highest rate模式。若協商後選擇該模式進行鏈路訓練，則只進行一次切速，即當鏈路在2.5GT/s的L0狀態後，進入Recovery直接切速至最高速率（32GT/s及以上），進行一次均衡。若最高速率均衡失敗且重複均衡也失敗，則須考慮降速。
No equalization needed
若雙方均支持32GT/s及以上速率，且支持No equalization needed，在鏈路質量極好或本地存有之前均衡preset值的前提下，可選擇該模式，不做EQ，以最快速度建立連接。在鏈路訓練過程中，雙方設備在LTSSM的Configuration狀態通過交換TS序列來協商是否使用No equalization needed模式。
均衡結果判斷
針對PCIe3.0及以上的傳輸速率，判別均衡是否成功，本質是看傳輸的誤碼率。在某個傳輸速率下，單獨調整每一條Lane的收發端均衡器係數，使得鏈路上所有有效Lane上的傳輸誤碼率滿足BER ≤1E-12，則認為該傳輸速率均衡完成，若在特定的響應時間內無法達到該指標，則該速率均衡失敗。關於最大響應時間，Base(PCI Express Base Specification Revision 4.0 Version 0.7)規定值為500㎱，CEM(PCI Express Architecture PHY Test Specification, Revision 4.0, Version 1.0)規定值為1㎲。從過程上判斷，均衡成功即LTSSM.Equalization完成了Phase0 - Phase 3的轉換並正常進入了下一狀態。
結論
PCI-Express是一種高速串行計算機擴展總線標準。PCIe設備要經過鏈路訓練，來建立Root complex和不同PCIe 設備之間的連接。PCIe設備被允許以Gen1(2.5GT/s)的傳輸速率來發送和接收數據。若所連接的全部PCIe設備支持Gen3(8GT/s)及以上的速率，PCIe設備將進行鏈路均衡過程來建立更高速率的PCIe鏈路。鏈路均衡經過4個階段的調節，允許在該誤碼率BER ≤ 1E-12條件下，以穩定支持的最高速率來傳輸數據。
