PCI Express® 6.0 BASEとCEM仕様レシーバー・テストオートメーション (GRL-PXE6-BASE-RXA)

GRL PCI Express® テストオートメーション：Tektronix ＆ Keysight オシロスコープ用 (GRL-PXE-TX)
と GRL PCI Express® PLLテストオートメーション：Tektronix/Keysight オシロスコープ用 (GRL-PXE-PLL)も見てみましょう！

PCIe 6.0レシーバのPCIe®ベースおよびCEM仕様に準拠したデザインをすばやくテストできます。

概要

• PCIe® 6.0（64GT/秒）のベースおよびCEMスペック・テストを自動化
• ボタンを押すだけでベースおよびCEMレシーバ・ジッター耐性テストを実行
• PCIe® TXおよびRXリンクイコライゼーション（リンクEQ）テストを64GT/sで実行
• 業界で認められたキャリブレーション手法を使用して技術的リスクを低減
• 迅速なテスト実行で一貫した結果を達成

詳細

PCI Express® 6.0 レシーバー・テストオートメーションソフトウェア (GRL-PXE6-RXA)は自動化されたシンプルかつ効率的にTektronixまたは Keysightリアルタイム・オシロスコープと一緒にAnritsu MP1900A BERTを使い、PCIe 6.0ホストおよびアドインカード設計をテストすることができます。 GRL-PXE6-RXAは同時または別々に注文できる二つの部品があります: PCIe®6.0レシーバのベース（ASIC）仕様をテストするGRL-PXE6-RXAとPCIe® 6.0 CEM (Card Electro-Mechanical) 仕様に準拠した製品のテストをするGRL-PXE6-CEM-RXA。 GRL-PXE6-RXAはシンプルなユーザーインターフェイスで複雑なPCIe®テストを自動化し、機器キャリブレーションとテスト時間を軽減します。 ソフトウェアはWindows 7、それより新しいオシロスコープやPCで起動できます。BASE-RXA とCEM-RXAストレスレシーバーアイはSeasimとSigTest統計データアイシミュレーターを使用して、すべてのストレスアイ障害に対応しています。CEM-RXA はPCIe CEM CLB/CBB fixturesにも対応しており、 PAM4シグナリングとFECもサポートしています。ジッター・トレランスとマージン・テストは両方のバージョンで提供されています。GRL-PXE6-RXAはRXリンクEQ BER測定およびTXリンクEQテスト用のループバックモードへのLTSSMトレーニングを自動化します。

機能

• PCIe® 6.0ベースおよびCEM仕様に準拠し、レシーバーのアイハイトとアイ幅を強調するための信号障害の自動キャリブレーション
• 業界標準ツールSeasimとSigTestを使用したストレス信号キャリブレーション
• 自動化されたレシーバー・コンプライアンスとジッター・トレランスおよびマージン・テスト
• 仕様定義またはユーザー定義のジッター周波数ステップを使用
• ソフトウェアフレームワークですべてのCEM CTSテストを実行

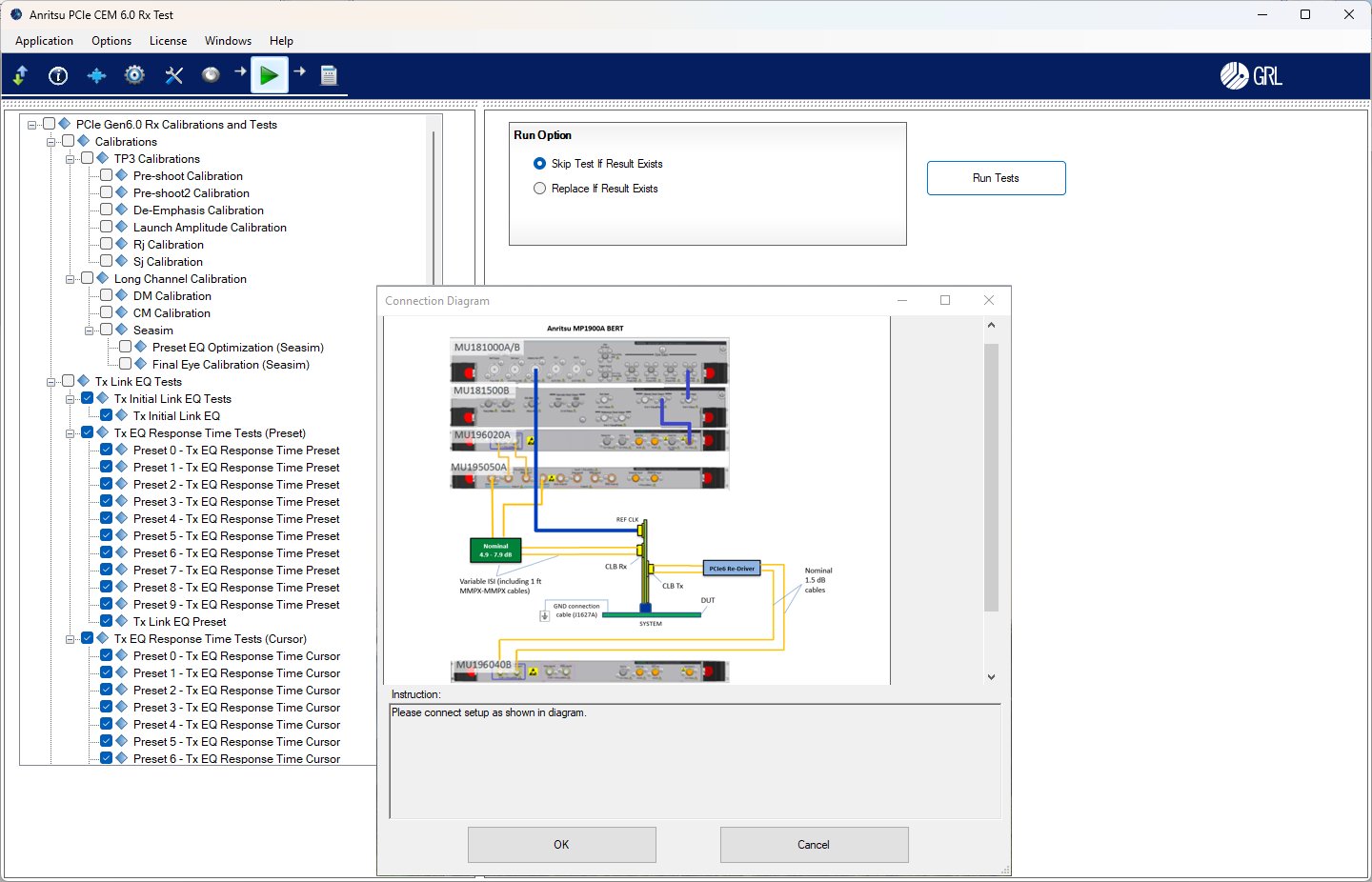

• 使いやすいセットアップ、テスト実行とPDFファイルへのレポート
• 完全な設定とカスタマイズが可能

GRL-PXE6-BASE-RXA - PCIe 6.0 Base Spec レシーバー・テストソフトウェア：Gen3～Gen6 （64, 32, 16, 8GT/s）対応
GRL-PXE6-CEM-RXA - PCIe® 6.0 (64 GT/s) CEM 仕様レシーバー・テストソフトウェア
GRL-PXE6-RXA - PCIe® 6.0 (64 GT/s) Base と CEM仕様レシーバー・テストソフトウェア
GRL-PXE6-XXX-RXA -USBドングル　フローティング ライセンス

見積もりや価格については、GRLにお問い合わせください。
