SD 卡和緊湊型閃存卡合規性測試與解決方案

於閃存接口過渡到高速串行接口的主要貢獻實驗室 GRL 進行測試。

SD Express、UHS-I 和 UHS-II SD 主機和設備

GRL 是 SD 協會根據 SD Express/UHS-II 驗證計劃授權的領先實驗室,負責 SD 產品中UHS-II(LVDS)以及 SD Express 產品中 PCIe® 接口的主要電氣測試項目規範。

提供的服務包括 SD Express/UHS-II 合規性、認證和調試。



CF協會

作為 CFA 指定實驗室,我們提供CPA成員以下測試服務:

  • CF Express Electrical認證測試
  • CF Express Protocol認證測試(PCI Express Protocol)
  • CF Express VPG(Video Performance Grade)認證測試
  • CFast Electrical認證測試服務
  • CFast Protocol認證測試服務

SD 測試



SD 介面總覽

Secure Digital Memory Card,縮寫為SD,俗稱記憶卡,SD介面在攜帶式裝置上被廣泛應用,例如:相機、錄影機、掌上型遊樂器、手機、筆電等等都能夠常見SD的應用。目前,SD技術最新規格版本為SD 8.0,SD 8.0將傳輸介面提升至PCIe 4.0,採用NVMe 1.4傳輸協定,讓SD Express記憶卡能達到4GB/s的傳輸速度,但市面上較廣泛被應用的規格仍為3.01以及4.0。更多SD相關內容,請參考:https://www.sdcard.org/developers/



SD標準制定組織:SD Association

SD協會成立於2000年,其組成由松下電器(Panasonic)、新帝(San Disk)及東芝(Toshiba)三間法人公司。 SD Association會員已達到約900間企業參與,其主要致力於SD規範的制定及規格應用的推廣。更多SD Association相關內容請參考: https://www.sdcard.org/about_sda/



SD測試規範

SD不同測試項目需對應不同測試規範,請參考SD 協會官網的持續更新:https://www.sdcard.org/downloads/pls/



認證專區

我們可以測試的SD產品類型及範例

圖片6



技術資源

SD是SD Association的商標。

SD 測試流程

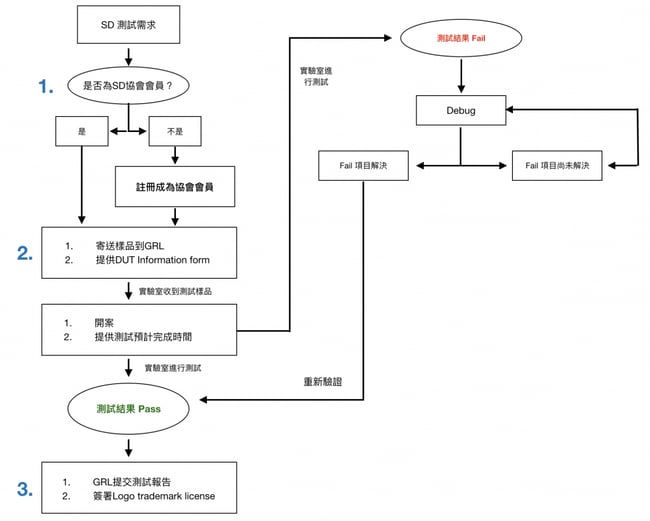

SD 測試流程

SD-compliance-test-process



(1) 成為SD協會會員

查詢貴公司是否為SD協會會員:https://www.sdcard.org/about-sda/member-companies/

若貴公司尚未為SD會員,請由此連結申請會員:https://members.sdcard.org/kmembership_info/company_membership_types



(2) SD會員種類、費用及權益

若貴公司仍處於研發階段,可先申請臨時契約資格(非會員)並Email至:admin@sd-3c.com

  1. 簽訂正式保密協定(NDA)《表格下載》
  2. 申請費用:1000美元(若貴公司在簽完NDA 90天內成為正式會員,1000美元可以十足抵扣會員費用)

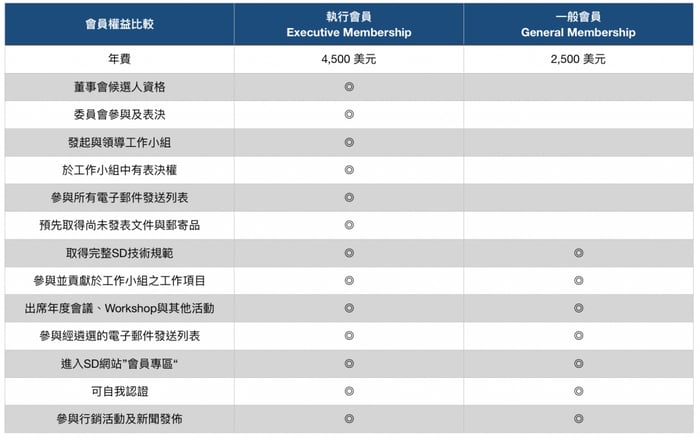

正式會員權益及費用總覽:

SD-membership-benefits-charges



(3) 提供測試產品與產品資訊表

  • 請提供2個測試樣品
  • 測試開始前,請提供產品訊息以利測試《表格下載》



(4) 簽署Logo使用權益

測試通過後,貴公司還需要跟SD協會簽署一份SD Association License Agreement此份協議可至SD官方網站下載:https://www.sdcard.org/developers/use-and-licensing/sda-license-agreement/



SD是SD Association的商標。

SD 測試項目&使用儀器

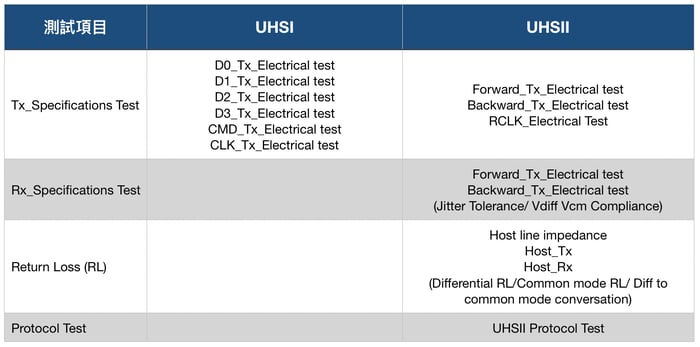

GRL能夠為您服務的SD測試項目

GRL-SD-Compliance-Test-Items



SD測試使用儀器

Tx_Specification Test:

  • Keysight scope DSOV334A 33GHz
  • Agilent J-BERT N4903B

Rx_Specification Test:

  • Agilent J-BERT N4903B

Return Loss Test:

  • Keysight E5071C
  • Agilent J-BERT N4903B

Protocol Test:

  • GRL-UHSII-EMU



SD is a trademark of the SD Association.

SD FAQ

會員&測試流程相關問題

1. SD Association會員查詢及申請?

請參考SD測試流程

2. SD會員種類、費用及權益?

請參考SD測試流程

可分為臨時契約資格及正式會員。

3. 關於SVP驗證計畫

全球領導品牌Granite River Labs(GRL)已被SD協會(SDA)任命為指定測試實驗室,為新推出的SD Express/UHS-II驗證計劃(SVP)提供官方一致性測試服務。

產品規格&準備事項相關問題

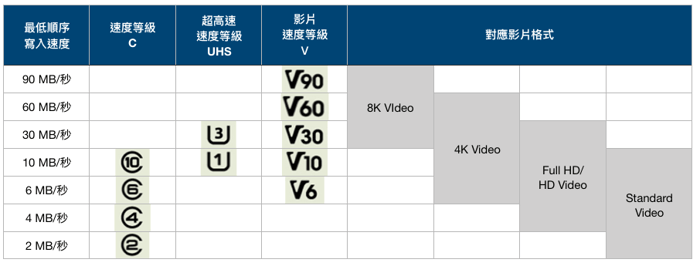

1. SD卡的標誌分類及定義?

SD卡的速度等級會分為三個面向(數字越大,速度越快)

  1. 速度等級:C2(2MB/秒)、C4(4MB/秒)、C6(6MB/秒)、C10(10MB/秒)
  2. UHS速度等級:U1(10MB/秒)、U3(30MB/秒)
  3. 影片速度等級:V6 (6MB/秒)、V10(10MB/秒)、V30(30MB/秒)、V60(60MB/秒)、V90(90MB/秒)

SD-Card-Speed-Level

2. 若有其他SD相關問題,可以與誰聯絡?

若您有更多問題,請詢問:helpdesk@sdcard.org.
