SD Konformitätsprüfung & Lösungen

GRL ist das führende Labor für die Umstellung von Flash-Speicherschnittstellen auf serielle Hochgeschwindigkeitsverbindungen. Wir bieten Tests für die Signalqualität von Sendern, die Jitter-Toleranz von Empfängern und die Impedanzanpassung an.

UHS-II Hosts & Geräte:GRL ist das führende Labor für den Übergang von Flash-Speicher -Schnittstellen zu Hochgeschwindigkeitsschnittstellen.

Angebote umfassen Compliance, Zertifizierung und Debugging.

COMPACT FLASH ASSOCIATION



Als von CFA ernanntes Labor, bieten wir folgende Prüfdienste für CFA Mitglieder an.

  • CF Express Elektrische Konformitätsprüfung
  • CF Express -Protocol- Konformitätsprüfung (PCI Express Protocol)
  • CF Express VPG - Zertifizierung (Video Performance Grade)
  • CFast Elektrische Konformitätsprüfung
  • CFast Protokoll Konformitätsprüfung

SD Test



SD™

Eine sichere digitale Speicherkarte, abgekürzt SD, ist als Speicherkarte bekannt. Die SD-Schnittstelle wird häufig in tragbaren Geräten wie Kameras, Videorekordern, Handheld-Spielekonsolen, Mobiltelefonen, Laptops usw. verwendet. Die neueste SD-Spezifikation ist SD 8.0, ihre Übertragungsschnittstelle verbessert sich auf PCIe 4.0 und übernimmt das NVMe 1.4-Protokoll. Damit kann die SD Express Card eine Übertragungsgeschwindigkeit von 4 GB/s erreichen. Die am häufigsten verwendete Spezifikation sind SD 3.01 und SD 4.0.

Weitere SD-bezogene Inhalte finden Sie unter: https://www.sdcard.org/cht/developers/index.html



SD-Verband

Der SD-Verband wurde im Jahr 2000 gegründet und besteht aus drei Unternehmen, Matsushita Electric (Panasonic), SanDisk (San Disk) und Toshiba (Toshiba). Zu den Mitgliedern der SD Association gehören etwa 900 Unternehmen. Sie engagieren sich hauptsächlich für die Formulierung von SD-Spezifikationen und die Förderung ihrer Anwendung. Weitere Informationen zur SD Association finden Sie unter: https://www.sdcard.org/cht/about_sda/index.html



Die aktuellste Version der SD-Spezifikation

Bitte beachten Sie die verschiedenen Spezifikationen für die einzelnen SD-Prüfungsaufgaben auf der offiziellen SDA-Webseite: https://www.sdcard.org/downloads/pls/index.html

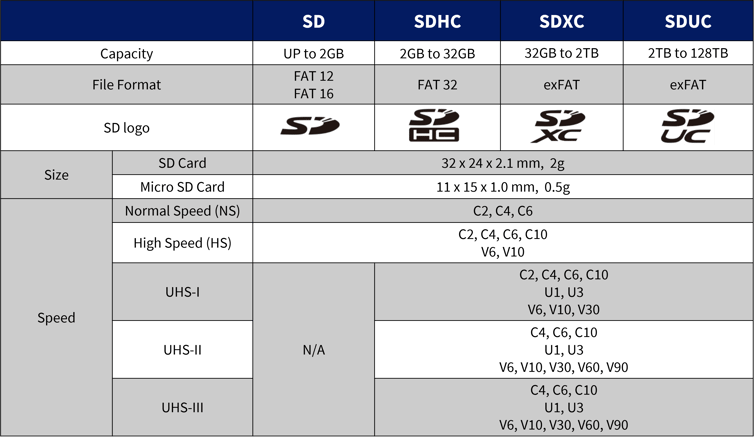

Zertifizierungsspektrum

Der SD-Test kann für die unten aufgeführten Produkttypen durchgeführt werden.

圖片6





Technische Ressourcen

  • Anwendungshinweis: SD 3.0 / 4.0 Übersicht



Technische Werkzeuge

Hardware:

Software:

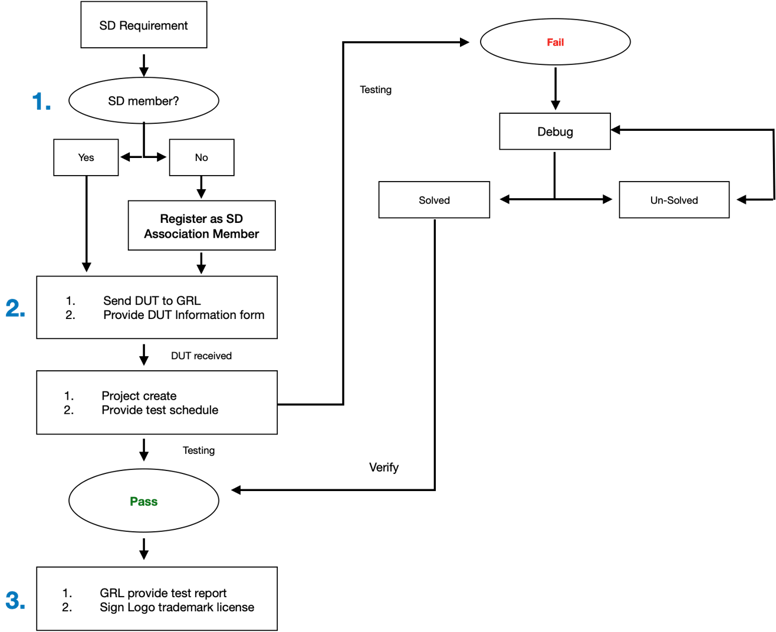

SD-Prüfverfahren



SD-Prüfverfahren

SD-test-process



(1) Werden Sie Mitglied vom SD-Verband

Überprüfen Sie Ihre Mitgliedschaft in der SD Association:
https://www.sdcard.org/about-sda/member-companies/

Wenn Ihr Unternehmen noch kein SD-Mitglied ist, beantragen Sie bitte die Mitgliedschaft: https://members.sdcard.org/kmembership_info/company_membership_types



(2) Die Arten, Gebühren und Rechte der SD-Mitgliedschaft

Wenn sich Ihr Unternehmen noch in der R&D-Phase befindet und SD-bezogene Spezifikationen benötigt, können Sie die folgenden Unterlagen vorbereiten, um sich für die Qualifizierung eines befristeten Vertrags (Nicht-Mitglied) zu bewerben, E-Mail: admin@sd-3c.com

  1. NDA unterschreiben <Klicken Sie um herauszufinden>
  2. Anmeldegebühr: 1.000 USD (wenn Ihr Unternehmen innerhalb von 90 Tagen nach Unterzeichnung der Geheimhaltungsvereinbarung Vollmitglied wird, können die 1.000 USD vollständig auf die Mitgliedsgebühr angerechnet werden)

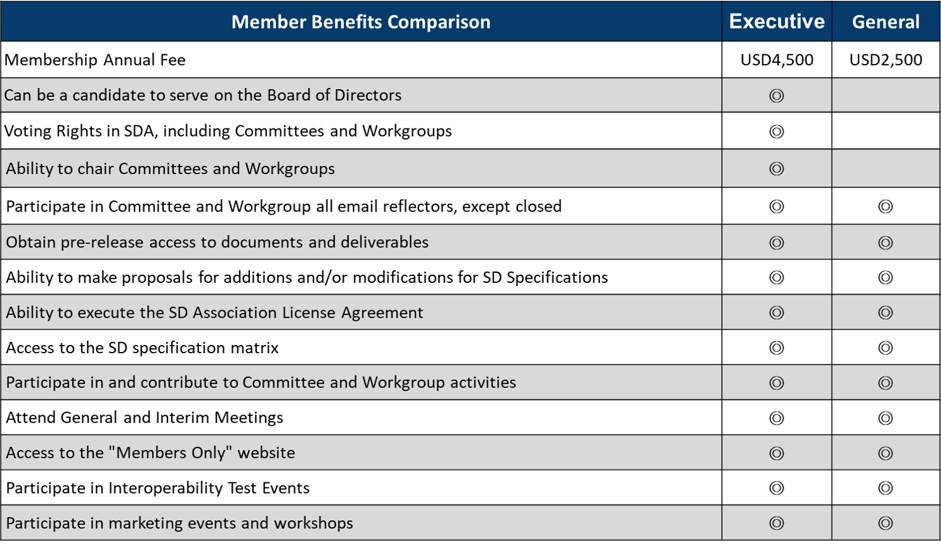

* Mitgliedschaftsvorteile und -gebühren

SD-membership-fees



(3) Muster und Produktinformationen versenden

  • Bitte stellen Sie 2 Muster für die Prüfung zur Verfügung
  • Bitte stellen Sie die Produktinformation vor der Prüfung zur Verfügung <Laden das Forum herunter>



(4) Unterzeichnen Sie das Recht zur Verwendung des Logos

Nach bestandener Prüfung muss Ihr Unternehmen einen SD Association License Agreement unterzeichnen, um die SD-Logoserie nutzen zu können.

Die Dokumente finden Sie auf der offiziellen SDA-Webpage: https://www.sdcard.org/developers/use-and-licensing/

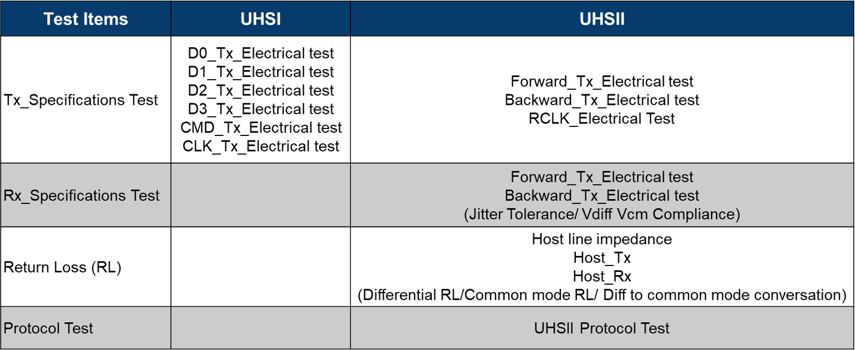

SD-Test-Items und verwendete Instrumente



GRL bietet die folgenden SD-Prüfungen an

SD-test-items



SD-Prüfgeräte

Tx_Spezifikationsprüfung:

  • Keysight scope DSOV334A 33GHz
  • Agilent J-BERT N4903B

Rx_Spezifikationsprüfung:

  • Agilent J-BERT N4903B

Rückflussdämpfungsprüfung:

  • Keysight E5071C
  • Agilent J-BERT N4903B

Protokoll-Prüfung:

  • GRL-UHSII-EMU





SD is a trademark of the SD Association.

SD FAQ

Mitgliedschaft & Testverfahren

1. Wie überprüft man die Mitgliedschaft im SD-Verband und wie beantragt man sie?

Bitte besuchen Sie unsere Webseite: <SD-Prüfungsprozess>

2. Was sind die SD-Mitgliedschaftstypen, Gebühren und Rechte?

Bitte besuchen Sie unsere Webseite: <SD-Prüfungsprozess>

Offizielle Mitgliedschaft und befristeter Vertrag 2 Typen.

3. Über das SVP-Program?

GRL kann das SD Express/UHS-II Validationsprogramm (SVP), das von der SDA empfohlen wird, anbieten. Für weitere Informationen besuchen Sie https://www.sdcard.org/join/

Spezifikationen und Vorbereitungen

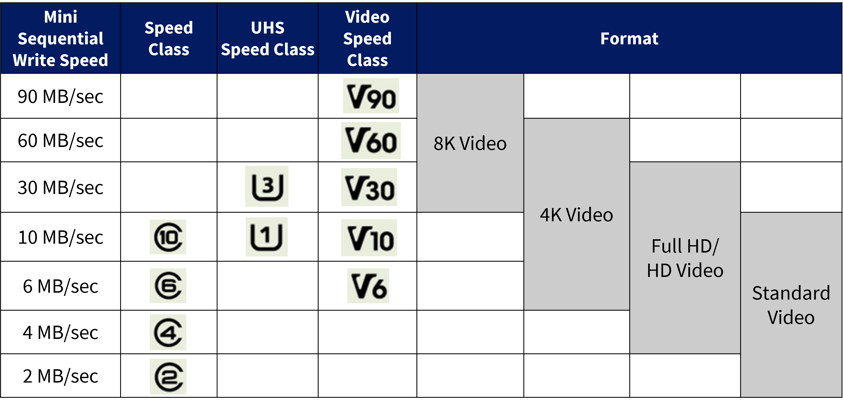

1. Wie unterscheidet man das Logo und Symbol auf der SD-Karte? Was bedeuten sie?

Die Geschwindigkeitsklasse der SD-Karte wird in drei Aspekte geteilt

  1. Speed-Klasse:
    • C2 (2MB/sec)
    • C4 (4MB/sec)
    • C6 (6MB/sec)
    • C10 (10MB/sec)
  2. UHS-Geschwindigkeitsklasse:
    • U1 (10MB/sec)
    • U3 (30MB/sec)
  3. Video-Geschwindigkeitsrate:
    • V6 (6MB/sec)
    • V10 (10MB/sec)
    • V30 (30MB/sec)
    • V60 (60MB/sec)
    • V90 (90MB/sec)

圖片7



2. Wen kann ich kontaktieren, wenn ich weitere Fragen zur SD habe?

Wenn Sie Fragen haben, kontaktieren Sie bitte: helpdesk@sdcard.org.
