HDMI 測試
HDMI 介面總覽
HDMI全名為High Definition Multimedia Interface,此介面整合了數位化影像和聲音傳送,用一條線材可以同時傳送音訊及影像訊號。HDMI在電視機上盒、音響、個人電腦、DVD播放器與螢幕等都被廣泛應用。目前,HDMI最新規格為HDMI 2.1 FRL(Fixed Rate Link),由HDMI協會於2017年底發佈,顛覆了以往HDMI介面的訊號傳輸模式。
HDMI 官方認證協會:HDMI LA
HDMI Licensing Administrator(簡稱HDMI LA)。HDMI LA是由HDMI Forum指定的授權HDMI 2.1規範的代理機構,也是由HDMI Founder指定的授權HDMI1.4規範的代理機構。定期會舉辦各式的HDMI技術相關的學習、推廣及宣傳活動。若想知道更多相關訊息,請參考協會網站: www.hdmi.org。
HDMI Forum
HDMI Forum為非營利性質團體,其組織彙集了世界級優秀的製造商,也是HDMI LA官方授權團體。HDMI 2.x的認證規範也是HDMI Forum所討論及制定的。主要任務為發展未來版本的HDMI規格及技術,並營造完善又相容的HDMI生態。若想知道更多相關訊息請參考www.hdmiforum.org。
HDMI 測試規範
High-Definition Multimedia Interface Specification Version 2.1-November 13, 2017
認證專區

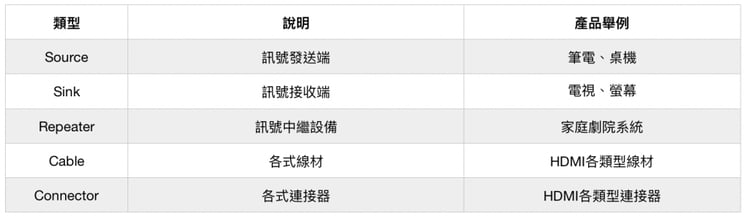

HDMI可以認證的產品類型及範例
技術資源
- 技術文章:HDMI 2.1 Fixed Rate Link (FRL) mode Overview
- 技術文章:HDMI 2.1 Ultra High Speed Cable技術發展與難題
HDMI, Premium HDMI Cable & HDMI Logo 是HDMI Licensing Administrator, Inc.的註冊商標。
HDMI 2.1 FRL 測試
為了因應消費市場對於高畫質影音應用需求日益增加,HDMI Forum於2017年底發佈了HDMI 2.1的最新規格,其中最令人驚豔的新功能就是加入FRL(Fixed Rate Link)的傳輸模式,它可以說是顛覆了以往HDMI介面傳送訊號的方式。
HDMI 2.1 測試項目因規格更新有所調整:
* 目前支援FRL的Source、Sink、Repeater、連接器與Cat.3 HDMI Cable皆可進行HDMI 2.1認證測試《參考測試儀器》
HDMI2.1已全面取代HDMI2.0,兩者差別在於HDMI2.1下分為FRL與TMDS兩種模式。而DSC、HDR與Gaming Mode的相關測試項目已經陸續釋出測試方案。
HDMI 2.1 FRL 常見問題
1. 認證測試中,HDMI 2.1 FRL支援哪些Data Rate?
2. 支援HDMI 2.1 FRL的產品,是否需要使用通過HDMI 2.1認證的連接器?
是的。產品需要使用HDMI Cat-3的連接器才能夠進行HDMI 2.1 FRL認證測試。《查詢HDMI 2.1 Cat-3連接器》
HDMI 2.1 Cable 測試
關於 HDMI® 2.1 線纜
- HDMI® 2.1規格帶來較高的影像更新率和高達10K的影像解析度,其頻寬也因此提高到 48Gbps,4個通道上的傳輸速度皆可達12Gbps,相對於HDMI® 2.1 TMDS 的規範,3個通道上可達6Gbps,其頻寬提升為兩倍。
- 為了支持高頻寬需求的HDMI 2.1 FRL規格,新的線纜規範也被導入。
- 新的HDMI® 2.1超高速(UHS)線纜能確保需要高頻寬傳送的高動態範圍非壓縮8K影像能被正常播放,並降低對鄰近裝置的電磁干擾。
- HDMI® 2.1超高速線纜規格能向下相容較低版本的HDMI®規範。
HDMI® 2.1線纜測試項目

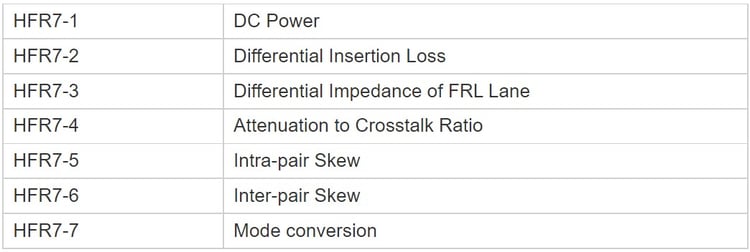

4.1 FRL Data Lane Parametric Electrical Test

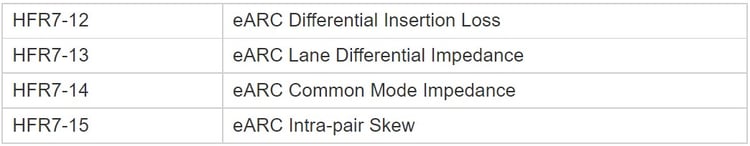

eARC Data Lane Parametric Electrical Tests

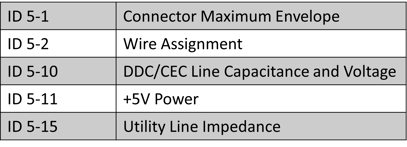

DDC/CEC Line Tests
請留意:
- HDMI® 2.1 Cable需要符合HDMI® 1.4b的要求
- Cable兩端所使用的Connector皆需要是經過認證的HDMI Category 3 Connector

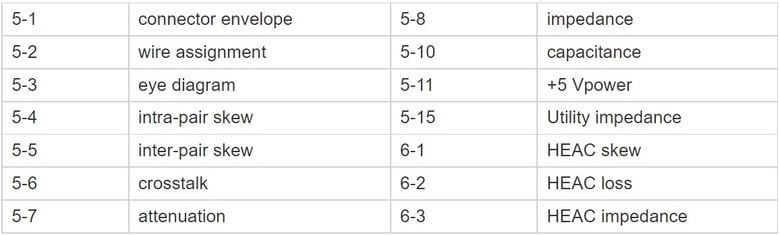

HDMI® 1.4 線纜測試項目
HDMI®, HDMI® High-Definition Multimedia Interface, Ultra High-Speed HDMI®, Ultra High Speed HDMI® Cable 認證測試和
HDMI商標為HDMI Licensing Administrator, Inc.的註冊商標。
免責聲明
此信息僅為方便起見而提供。此信息不是,亦不應被視為 HDMI Forum 的官方信息。HDMI®的官方信息請見網站https://www.hdmi.org/,或直接重HDMI Forum 取得。
HDMI 測試流程
HDMI 測試流程

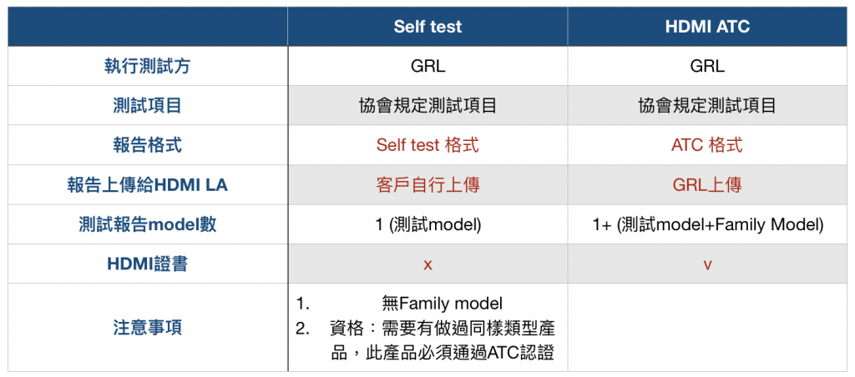

* 上圖為HDMI 1.4與HDMI 2.1的ATC認證測試流程,若想了解HDMI Self-test測試,請聯絡我們。
(1) 成為HDMI LA會員
您可以上協會網站查詢您的公司名稱是否為協會會員,會員可以是OEM或Branding廠商,二擇一即可:
若兩者皆非會員,請至HDMI官網線上申請:
- 申請聯絡人並簽署Agreement
- 完成付款
- 申請人會收到一組ID與Password,即申請成功
(2) 測試所需文件:CDF/HDCP Form是什麼?
- CDF(Capability Declaration Form):此表單會記錄您產品的能力。標準測試進行中,會確認您填寫的內容及測試結果是否一致。此表單為測試必要文件,您需要具有協會會員資格才能下載《下載表格》
- HDCP Form:此表單非必填。若您的產品有支援HDCP1.x或HDCP2.x,則必須要提供此文件,HDCP表單可至DCP協會下載。
- Family Model list:進行ATC認證時,主認證型號若有延伸型號(Family Model),不需另外再做測試。認證進行前請在CDF中Family頁面填寫延伸型號資訊,我們會幫您一同提交給協會審核。延伸型號須符合以下三項條件:
- 延伸型號無任何硬體更動(除外觀、機殼設計、顏色變更)
- 延伸型號無任何軟體 & 韌體更動
- 延伸型號上的HDMI硬體、線路設計無任何更動
(3) 產品通過認證測試,後續流程為何?
- 拿到GRL提供的證書後,需到HDMI協會網站備案申請HDMI Confirmation Letter
- 登入會員帳號密碼後,選擇產品類型頁面:HDMI 1.4b/2.1 Source/Sink/Repeater/Cable/HDMI Premium Cable
- 需要上傳文件有:CDF、GRL測試報告、HDMI證書
- 填寫所有訊息後,上傳即完成HDMI認證所有流程
HDMI 1.4b/2.1 Source/Sink/Repeater/Cable 申請頁面
(此流程若沒有完成,無法使用Premium Logo標籤)
HDMI, Premium HDMI Cable & HDMI Logo 是HDMI Licensing Administrator, Inc.的註冊商標。
HDMI 認證測試項目 & 使用儀器
HDMI 認證測試項目
HDMI可以認證的產品類型及測試項目
*雖然大項目名稱一樣(如Electrical test),但實際的測試項目會依產品類別有所更動。
HDMI 認證測試項目使用儀器
Electrical Test
- Tektronix DPO72004C
- Keysight M9505A
Protocol Test
- Keysight U4998A
- Keysight M8195A
- QuantumData 980
Voltage Test
- Keysight E3634A
- Advnatest R6240A
- HIOKI 3522-50
EDID Test
- QuantumData 882
- Yokogawa DLM2024
Impedance Test
- Tektronix DSA8200
- Keysight E5071C
HDCP Test
- Simplay Labs SL8800
