HDMI offizielle Konformitätsprüfung & Logo-Zertifizierungsprogramme

GRL ist ein vom HDMI Forum autorisiertes Testzentrum (ATC), das eine Reihe von HDMI-Testdienstleistungen anbietet, einschließlich HDMI 2.1 FRL, HDMI 2.1 TMDS, HDMI 1.4b und HDCP 1.2 & 2.2 für Quellen, Senken, Repeater und Kabel...



GRL ist Mitglied des HDMI-Forums und bietet tiefgreifende Fachkompetenz und eine Reihe von Zertifizierungs-, Vorzertifizierungs- und Debugging-Diensten an.

HDMI 2.1 & 1.4b, HDCP 1.2 & 2.2 für Quellen/Sender, Senke/Empfänger, Repeater, Kabel und Adapter:

  • Elektrische Konformität und Protokollkonformität
  • Interoperabilität (nicht erforderlich für Zertifizierungen)
  • 4K2K, 3D, und andere optionale HDMI- Funktionen



Bitte besuchen Sie die Webseite GRL-Philips HDMI ATCs für weitere Informationen und Bestellanweisungen.

Kontaktieren Sie uns

HDMI® Prüfungsüberblick



Nach dem HDMI®-Test bewertete Produkte

HDMI® steht für High Definition Multimedia Interface und ist ein Standard, der die gleichzeitige Übertragung von digitalem Video und Audio in einzelnen Kabeln ermöglicht. Diese doppelte Übertragungsfähigkeit ist der Grund, warum HDMI®-zertifizierte Kabel häufig in Fernsehgeräten, Stereoanlagen, PCs, DVD-Playern und Bildschirmen verwendet werden.



Was ist die aktuelle HDMI®-Norm?

HDMI 2.1a ist die neueste HDMI®-Technologie, die vom HDMI-Forum im Jahr 2022 veröffentlicht wurde. Sie bietet eine geringfügige Aktualisierung, die als quellenbasiertes Tone Mapping bekannt ist, eine Technik, die es ermöglicht, HDR-Bilder auf Bildschirmen mit niedrigeren Dynamikbereichen anzuzeigen und dabei Farben, Kontrast und Details zu bewahren, und definiert die Funktion Quick Media Switching (QMS) neu.



 Wer ist die HDMI-LA?

Der HDMI Licensing Administrator (HDMI LA) ist für die Organisation und Förderung von Aktivitäten bezüglich der HDMI® Technologien verantwortlich. Er ist auch der vom HDMI-Forum ernannte Vertreter für die Lizenzierung von HDMI-Spezifikationen, einschließlich Version 2.1a und älter.



Wer ist das HDMI-Forum

Das HDMI-Forum ist eine Non-Profit-Organisation, die von weltweit führenden Herstellern gegründet wurde. Die Hauptaufgabe des HDMI-Forums besteht darin, zukünftige Versionen von HDMI-Spezifikationen und -Technologien zu entwickeln, um ein Ökosystem kompatibler HDMI-Geräte zu schaffen. Heute ist das HDMI-Forum weiterhin für die Formulierung der HDMI 2.x-Zertifizierungs Spezifikationen verantwortlich.



HDMI®-Produktzertifizierungskategorien

Die folgenden Produkttypen können von HDMI zertifiziert werden:

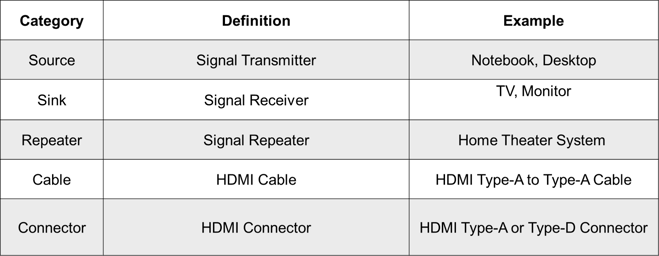

HDMI product certification categories_with definition and examples_source, sink, repeater, cable, connector

Überblick über die HDMI 2.1 FRL-Prüfung

Der ursprüngliche HDMI 2.1 Standard wurde 2017 als Reaktion auf die steigende Nachfrage der Verbraucher nach hochwertigen Audio- und Videoanwendungen veröffentlicht. Bei seiner Einführung wurde der zusätzliche FRL-Übertragungsmodus von HDMI 2.1 als revolutionär für Signalübertragungsschnittstellen angesehen.



Zusammenfassung der HDMI 2.1 Test-Items

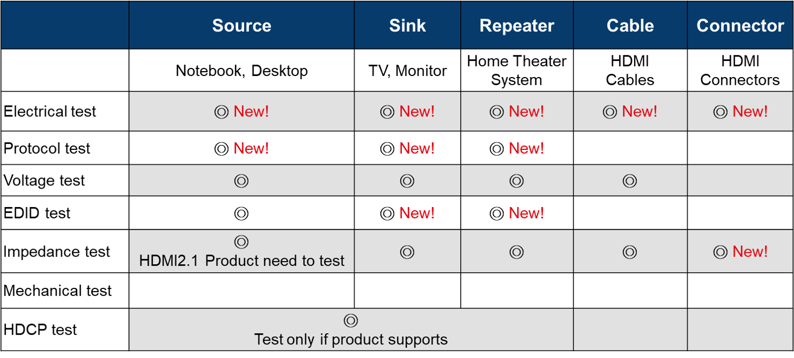

Table summary of HDMI 2.1 test items_source, sink, repeater, cable, connector

* HDMI 2.1 Zertifizierung ist für FRL-Quelle, -Senke, -Stecker und Cat.3-HDMI-Kabel möglich

<Klicken Sie hier um die Prüfungsinstrumente anzuschauen>



Testlösungen für jede HDMI-Testpunkt

Elektrische Prüfung

  • Keysight UXR0334A
  • Tektronix DPO72004C
  • Keysight M8195A Based Test Platform

Protokollprüfung

  • Keysight U4998A
  • Keysight M8195A Based Test Platform
  • QuantumData 980

Spannungsprüfung

  • Keysight E3634A
  • Advnatest R6240A
  • HIOKI 3522-50

EDID-Prüfung

  • QuantumData 882
  • Yokogawa DLM2024

Impedanztest

  • Tektronix DSA8300
  • Keysight E5071C

HDCP-Prüfung

  • Simplay Labs SL8800



Haftungsausschluss: HDMI®, HDMI® High-Definition Multimedia Interface, Ultra High-Speed HDMI® Cable Certification Test und die Marke HDMI sind eingetragene Marken von HDMI Licensing Administrator, Inc. Diese Informationen werden nur zu Informationszwecken bereitgestellt. Diese Informationen sind keine offiziellen Informationen des HDMI-Forums und sollten auch nicht als solche angesehen werden.

Offizielle Informationen zu HDMI® finden Sie auf der Website https://www.hdmi.org/ oder direkt beim HDMI-Forum.





HDMI 2.1 TMDS vs. FRL

HDMI 2.1 hat seinen Vorgänger HDMI 2.0 vollständig ersetzt und kann in zwei Modi unterteilt werden, FRL und TMDS. Der Unterschied zwischen den Modi TMDS und FRL ist in der folgenden Tabelle dargestellt:

Comparison table between TMDS and FRL mode for test items that have been released



Wie wird die HDMI-Prüfung durchgeführt

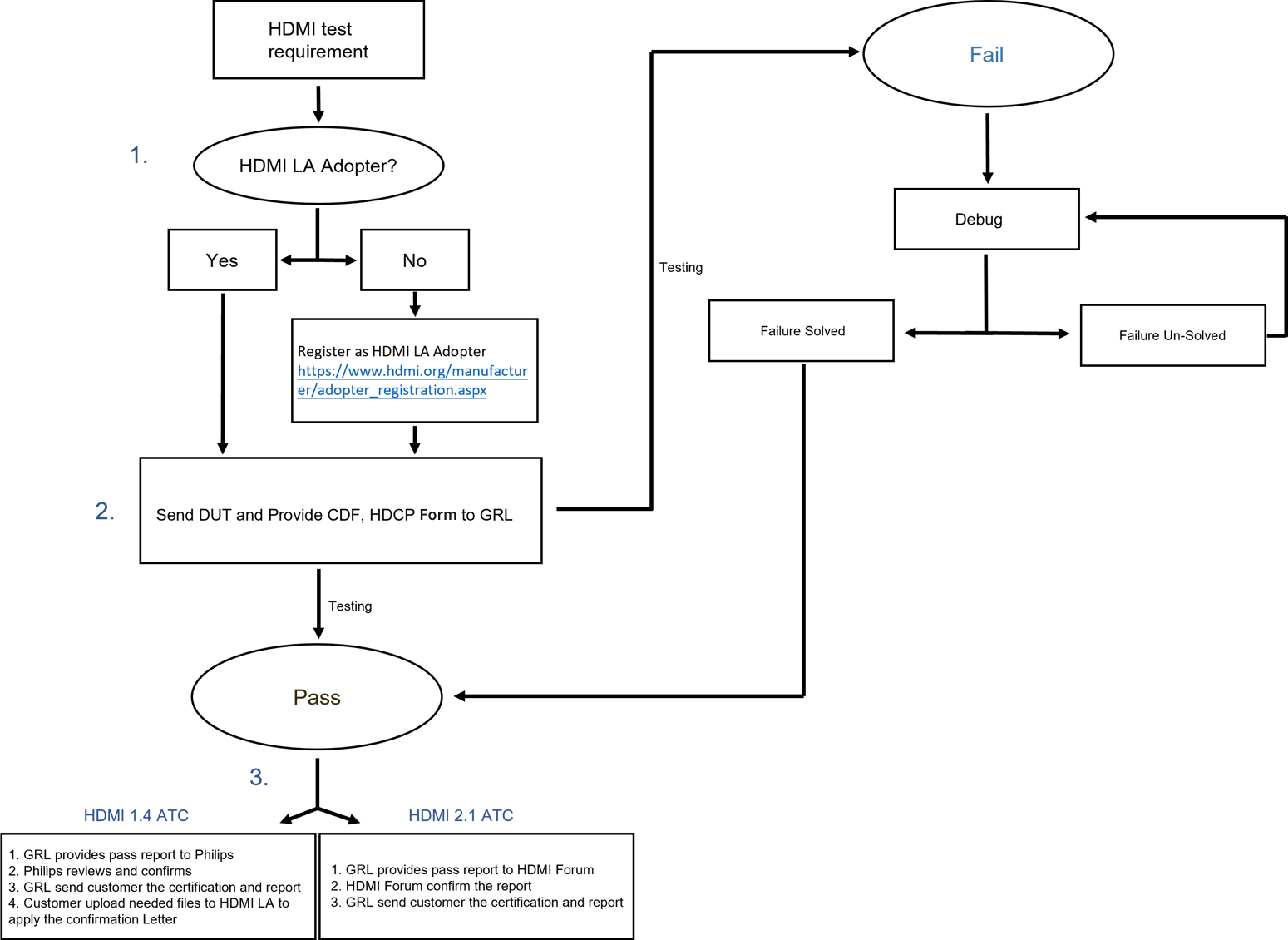

Überblick zum HDMI-Zertifizierungsprozess

Form

* Dieses Flussdiagramm gilt nur für HDMI 1.4 und 2.1 ATC-Tests. Wenden Sie sich an uns, wenn Sie mehr über HDMI-Selbsttests erfahren möchten.



Schritt 1: Werden Sie ein HDMI LA-Mitglied

Organisationen können Ihre Mitgliedschaft auf der offiziellen HDMI-Mitgliedschaftsseite verifizieren.

Falls nicht, können Organisationen die Mitgliedschaft über das HDMI-Online-Portal beantragen. Benennen Sie einfach eine Kontaktperson, die die offizielle Vereinbarung unterzeichnet. Erfolgreiche Antragsteller erhalten eine ID und ein Passwort für ihr Mitgliedskonto, sobald die Zahlung erfolgt ist.



Schritt 2: Übermittlung von Musterinformationen über das CDF & HDCP-Formular

  • CDF (Capability Declaration Form): Zeichnet die Fähigkeiten Ihres Produkts auf, die während des Zertifizierungstests auf Konsistenz geprüft werden. Dieses Formular ist für die Prüfung erforderlich und kann nur von HDMI-Adoptern über das HDMI-Adopter-Extranet heruntergeladen werden.
    • Familienmodell-Liste: Die Familienmodelle sind im CDF-Formular zu finden und sollten vor der Zertifizierung bei GRL eingereicht werden. Familienmodell-Listen sind unter den folgenden Bedingungen anwendbar:
      • Erweitertes Modell weist außer dem Gehäusedesign und der Farbe keine Änderung an der Software oder Hardware auf.
      • HDMI-Hardware-Design bleibt auch beim erweiterten Modell unverändert
  • HDCP Fomular: Dieses Formular ist für die HDMI-Zertifizierung nicht zwingend erforderlich. Jedoch muss es ausgefüllt werden, wenn Ihr Produkt HDCP1.x oder 2.x. HDCP unterstützt. Die HDCP-Formulare können von der DCP-Webseite heruntergeladen werden. (DCP: Digital Content Protection LLC)



Schritt 3: HDMI 1.4 ATC nach der Zertifizierung

Nach Erhalt des HDMI-Zertifikats müssen Unternehmen den HDMI-Bestätigungsbrief über das HDMI-Adopter-Extranet beantragen. Sie können den Bestätigungsbrief erhalten, wenn Sie die folgenden Schritte befolgen:

  1. Loggen Sie sich in Ihr Mitgliedskonto ein und wählen Sie die entsprechende Produktkategorie aus den folgenden Optionen:
    1. HDMI 1.4b / 2.1
    2. Quelle / Senke / Repeater / Kabel / HDMI Premium Kabel
  2. Die folgende Dateien müssen hochgeladen werden:
    1. Fähigkeitserklärung - CDF
    2. Prüfungsergebnisse-Forum-TRF
    3. ATC-Zertifikat

Überblick der HDMI® 2.1a Ultra High-Speed HDMI-Kabelprüfung

Der Ultra High Speed HDMI®-Kabel

Mit der HDMI® 2.1-Spezifikation sind Kabel jetzt in der Lage, höhere Bildwiederholraten, Auflösungen von bis zu 10K und Bandbreiten von bis zu 48Gbps zu erreichen. Die Übertragungsgeschwindigkeiten auf allen vier Bahnen können 12 Gbps erreichen, was doppelt so hoch ist wie bei der HDMI 2.1 TMDS-Spezifikation, die nur 6 Gbps auf 3 Kanälen erreicht.

Die neuen Kabelspezifikationen können auch HDMI 2.1 FRL-Produkte für hohe Bandbreitenanforderungen unterstützen:

  • Das Ultra High Speed HDMI-Kabel sichert die hochdynamische unkomprimierte 8K-Bilder, die eine Übertragung mit hoher Bandbreite, die normal abgespielt werden kann erfordern, ohne dass Geräte in der Nähe durch elektromagnetische Störungen beeinträchtigt werden.
  • Das Ultra High Speed HDMI-Kabel ist rückwärtskompatibel mit der ältesten Version der HDMI-Spezifikation.



HDMI 2.1-Kabelprüfungsgegenstände

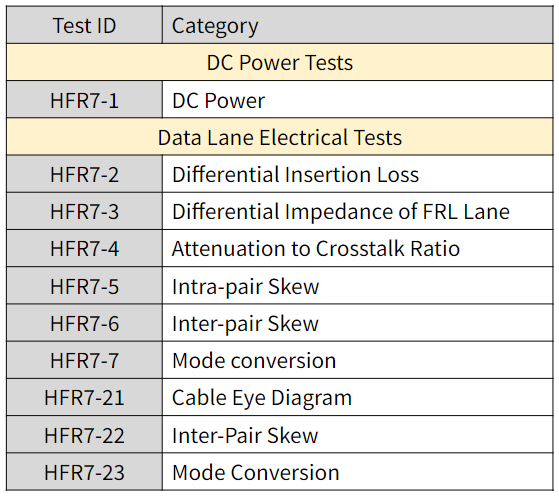

  • 4.1 FRL Data Lane Parametrische elektrische PrüfungHDMI 2.1_cable test items_4.1 FRL Data Lane Parametric Electrical Tests

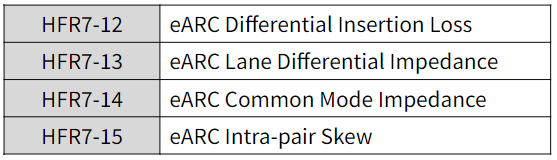

  • eARC Data Lane Elektrische Prüfung
    Test items for eARC Data Lane Parametric Electrical Tests from HFR7-12 to HFR7-15
  • DDC/CEC Line Prüfung
    HDMI 2.1_Test Items Summary_DDC/CEC Line Tests
  • Cable-ID-Prüfung
    HDMI 2.1 Test Items_Cable-ID Tests_HFR7-24
Beachten Sie, dass die HDMI 2.1-Kabel auch die Anforderungen der HDMI 1.4b-Kabel erfüllen müssen und der Stecker HDMI Kategorie 3 zertifiziert sein muss.



HDMI® 1.4-Kabelprüfung

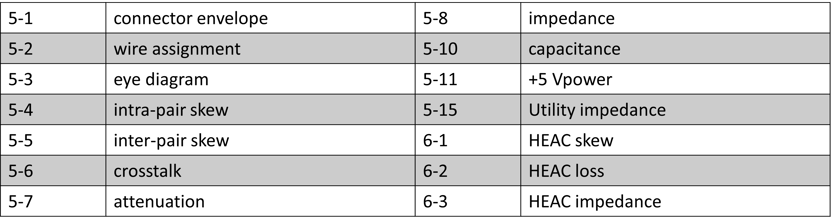

HDMI 1.4 cable test items from 5-1 to 6-3





Überblick der Premium HDMI®-Kabelprüfung

Premium HDMI-Kabel

Das Zertifizierungsprogramm für Premium-HDMI®-Kabel umfasst einen zusätzlichen Kabelprüfung, um sicherzustellen, dass das Kabel die volle Bandbreite von 18 Gbps einhalten, sowie einen EMI-Test, um zu gewährleisten, dass sie die Interferenz mit drahtlosen Signalen minimieren.

Das Programm ist auf dem Verbrauchermarkt weithin als Qualitätsnachweis für neue HDMI-Kabel für 4K/UltraHD-Produkte mit 4K@60Hz, BT.2020 und HDR-Funktionen anerkannt. Diese neu entwickelten Kabel sind sowohl mit HDMI Typ-A- als auch mit Typ-D-Anschlüssen erhältlich.



Premium HDMI-Kabelprüfungsgegenstände

  • Allgemeine Kabelkonfektionierungsprüfung

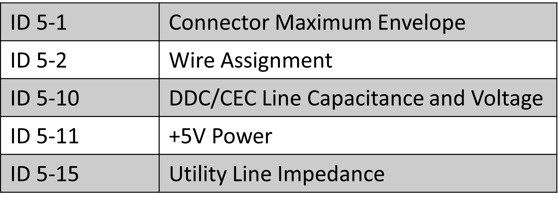

Premium HDMI cable test items for ID 5-1, 5-2, 5-10, 5-11, and 5-15

  • Augendiagramm-Prüfung

Premium HDMI cable TMDS Data Eye Diagram test items for ID 5-3

  • Parametrische Prüfung

Premium HDMI cable Differential Impedance test item for ID 5-8

  • HEAC-Kabelmontageprüfung (optional)

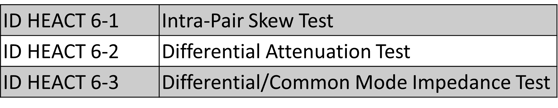

Premium HDMI cable HEAC Cable Assembly Test items for ID 6-1 to 6-3

  • Zusätzliche elektrische Leistungsprüfung

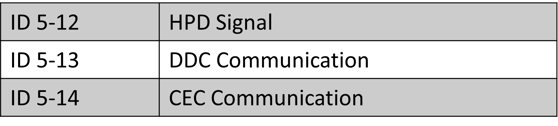

Premium HDMI cable Additional Electrical Performance Test items for ID 5-12 to 5-14

  • 600MHz Augendiagramm-Prüfung

Premium HDMI cable Enhanced TMDS Data Eye Diagram Test Item for PC-1

  • EMI/RFI-Prüfung

Premium HDMI cable Enhanced TMDS Data Eye Diagram Test Item for PC-2



Haftungsausschluss: Diese Informationen dienen nur der Übersichtlichkeit. Diese Informationen sind keine offiziellen Informationen des HDMI-Forums und sollten auch nicht als solche angesehen werden.

Offizielle Informationen zu HDMI® finden Sie auf der Website https://www.hdmi.org oder direkt beim HDMI-Forum.

Warenzeichen: HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc in den Vereinigten Staaten und/oder anderen Ländern.

HDMI FAQ

1. Wie kann ein Unternehmen die Mitgliedschaft bei HDMI® beantragen und sich für den Zertifizierungstest qualifizieren?

Nur HDMI® Adopters (Organisationen, die sich erfolgreich bei HDMI registriert haben) können auf aktuelle und zukünftige HDMI® Spezifikationen zugreifen und diese nutzen. Interessenten können sich auf der offiziellen HDMI® Adopters-Seite über die Einzelheiten des HDMI®-Zertifizierungs- und Mitgliedschaftsantragsverfahrens sowie die erforderlichen Testdokumente informieren.

2. Zahlt der OEM oder Originalhersteller HDMI®-Lizenzgebühren?

Alle HDMI®-Lizenzinhaber sind zur Zahlung von Lizenzgebühren verpflichtet. Dies gilt auch für Unternehmen und Kontaktpersonen, die das CDF-Formular vor dem Standardtestverfahren ausgefüllt haben.

3. Warum kann ich mein Produkt nicht auf der HDMI-Webseite finden, obwohl mein Produkt zertifiziert wurde?

Seit 2015 hat HDMI® die Auflistung zertifizierter Produkte auf der offiziellen Website eingestellt. Unternehmen, die sich erfolgreich als HDMI® Adopters registriert haben, sollten sich jedoch in der Adopters & Affiliates List wiederfinden können.

4. Was sollte ich tun, wenn mein Produkt um weitere Familienmodelle erweitern möchte?

Dies hängt davon ab, ob die Produktprüfung für Ihr Produkt noch läuft oder bereits abgeschlossen ist.

Befindet sich Ihr Produkt noch in der Erprobungsphase, können zusätzliche erweiterte Modelle über das übliche Zertifizierungsverfahren zu demselben Familienmodell hinzugefügt werden.

Wenn Ihr Produkt fertig mit dem Prüfen ist und Ihr Produkt zertifiziert ist, können Sie ein ATC kontaktieren, um eine Selbst-Prüfungsbericht zu erhalten, der bei der offiziellen HDMI-Webseite eingereicht werden muss.

5. Können erweiterte Modelle desselben Familienmodells von Nicht-HDMI-Mitgliedern verkauft werden?

Ja. Nicht-Mitglieder können erweiterte Modelle desselben Familie verkaufen, wenn sie die folgenden Schritte einhalten:

  1. Stellen Sie sicher, dass die Firma, die das CDF-Forum ausfüllt, ein HDMI-Mitglied ist.
  2. Wenn das zertifizierte Produkt gleichzeitig für Familienmodelle mehrerer Hersteller gilt, stellen Sie sicher, dass der Name des Herstellers und die entsprechenden Produktmodelle auf der CDF-Familienseite detailliert aufgeführt sind.

Firmennamen von nicht-HDMI Mitglieder können auch unter Firmennamen des Produkts und vom Familienmodell vorkommen.

6. Ist eine erneute Prüfung nötig, wenn das Produkt mehrere Anschlüsse hat?

Ja. Produkte mit Anschlüssen aus einer zweiten Quelle müssen für alle HDMI® Prüfpunkte gemäß den Verbandsstandards erneut getestet werden.

7. Welche Bedingungen müssen Kunden erfüllen, um sich für die Selbsttest-Berichterstattung zu qualifizieren?
  1. Der Kunde muss zunächst Mitglied der Vereinigung sein. Wenn Sie sich über den Mitgliedsstatus Ihrer Organisation unsicher sind, sehen Sie in der Liste der Adoptions- und Mitgliedsorganisationen nach.
  2. Der Kunde muss eine HDMI-ATC-Zertifizierung für ein hergestelltes Produkt unter derselben Kategorie erhalten haben.


So können beispielsweise Hersteller von Laptops, die offiziell HDMI® ATC-zertifiziert sind, Selbsttests für künftige Desktop-Computerprodukte durchführen.

8. Was ist der Unterschied zwischen einer Selbstprüfung und eine Prüfung beim ATC?

Die folgende Tabelle enthält eine Aufschlüsselung der Unterschiede zwischen Selbsttestberichten und Tests bei einem HDMI®-zertifizierten ATC.

Comparison table between self-test reporting and testing at an HDMI® certified ATC_test executor, test items

9. Unterstützen HDMI® Produkte HDCP-bezogene Anweisungen?

Alle HDMI-Geräte, die in der Lage sind, HDCP-Operationen durchzuführen (z. B. CDF-Feld HDCP_Supported), müssen auf HDCP-Konformität geprüft werden.

HDCP-konforme Produkte müssen auch nicht abwärtskompatibel sein. Es ist daher möglich, dass Produkte nur HDCP 2.x, aber nicht HDCP 1.x unterstützen. HDCP-konforme Produkte müssen auch nicht abwärtskompatibel sein. Es ist daher möglich, dass Produkte nur HDCP 2.x, aber nicht HDCP 1.x unterstützen.

10. Kann ich meine Produktproben nach der Prüfung wieder zurückbekommen?

Die Produktmuster können nach Abschluss der Zertifizierungstests und der Versendung der Zertifikate zurückerhalten werden.

11. Wie lauten die Regularien für das HDMI® Logo-Format und die Vorschriften?

Es stehen insgesamt 6 HDMI® Stylized Logos und 6 HDMI® Port Design Logos in verschiedenen Stilen zum Download zur Verfügung. Bitte beachten Sie die offiziellen HDMI® Logovorschriften, um zu erfahren, wie die Logos verwendet werden dürfen.

HDMI 2.1 FRL FAQ

1. Welche Datenrate wird von HDMI 2.1 FRL unterstützt?

Number of lanes for various data rate levels_HDMI

2. Müssen Produkte, die HDMI 2.1 FRL unterstützen, HDMI 2.1-zertifizierte Anschlüsse beinhalten?

Ja. Der HDMI 2.1-zertifizerte Cat-3 Anschluss ist ein Muss, um die HDMI 2.1 FRL-Zertifizierung zu erhalten.

Die vollständige Liste der HDMI 2.1 zertifizierten Cat-3 Anschlüsse finden Sie auf der offiziellen HDMI Webseite
