HDMI 공식 적합성 테스트 & 로고 인증 프로그램

GRL은 HDMI Forum의 ATC(Authorized Test Center)으로써 소스, 싱크, 리피터 및 케이블을 위한 HDMI 2.1 FRL, HDMI 2.1 TMDS, HDMI 1.4b, HDCP 1.2 & 2.2를 포함한 다양한 HDMI 테스트 서비스를 제공합니다.



GRL은 HDMI 포럼의 회원이며 깊은 전문 지식과 다양한 인증, 사전 인증 및 디버깅 서비스를 제공합니다..

소스, 싱크, 리피터, 케이블, 어댑터용 HDMI 2.1 & 1.4b, HDCP 1.2 & 2.2:

  • 전기 적합성 및 프로토콜 적합성
  • 상호 운용성(인증에 필요하지 않음)
  • 4K2K, 3D 및 기타 HDMI 기능(옵션)



자세한 정보 및 주문 지침은 GRL-Philips HDMI ATC 페이지를 방문해주세요.

HDMI® Test



HDMI® 테스트

HD 멀티미디어 인터페이스(HDMI)는 디지털 비디오 및 오디오 전송을 통합하고 하나의 단일 케이블에서 오디오 및 비디오 신호를 동시에 전송할 수 있습니다. HDMI는 TV 박스, 스테레오, 개인용 컴퓨터, DVD 플레이어, 스크린에 사용할 수 있으며 널리 사용됩니다. 최신 HDMI 기술은 2017년 말 HDMI 포럼에서 발표한 HDMI 2.1 FRL(Fixed Rate Link)로, HDMI 인터페이스의 이전 신호 전송 모드를 전복시킵니다.



HDMI LA

HDMI Licensing Administrator (HDMI LA)는 등록된 구성원을 담당하는 유닛입니다. HDMI 기술과 관련된 다양한 학습, 홍보 및 홍보 활동을 정기적으로 조직하고 HDMI 포럼에서 HDMI 사양 버전 2.1의 라이선스를 부여하기 위해 임명한 대리인이자 이전 HDMI 사양을 라이선스하기 위해 HDMI 설립자가 임명한 대리인이기도 합니다. 자세한 내용은 www.hdmi.org를 참조하십시오.



HDMI Forum

HDMI 포럼은 세계 정상급의 우수한 제조사들이 한자리에 모이는 비영리 단체이자 HDMI LA의 공식 공인 단체입니다. HDMI 2.x 인증 사양은 HDMI 포럼에서도 논의되고 공식화되었습니다. 그들의 주요 임무는 HDMI 사양 및 기술의 미래 버전을 개발하고 완벽하고 호환되는 HDMI 생태계를 만드는 것입니다. 더 자세한 내용은 www.hdmiforum.org을 참조하십시오.



HDMI 최신 사양

고화질 멀티미디어 인터페이스 사양 버전 2.1-2017년 11월 13일

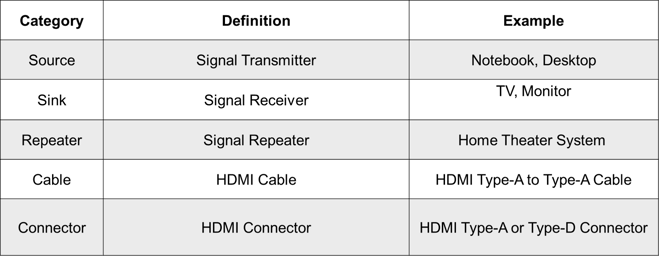

인증 분야

HDMI는 아래 제품 유형으로 인증할 수 있습니다..

HDMI-testing-table1





Technical Resource

  • Application note: HDMI 2.1 Fixed Rate Link (FRL) 모드 개요
  • Application note: HDMI 2.1 Ultra High Speed 케이블 소개



Technical Tools

하드웨어

소프트웨어

HDMI 2.1 FRL test



소비자 시장에서 고품질 오디오 및 비디오 애플리케이션에 대한 증가하는 요구에 대응하여 HDMI 포럼은 2017년 말에 최신 HDMI 2.1 사양을 발표했습니다. 가장 놀라운 새 기능은 FRL(Fixed Rate Link)이 추가된 것입니다. 전송 모드. 과거 HDMI 인터페이스가 신호를 전송하는 방식을 뒤집었다고 할 수 있습니다.

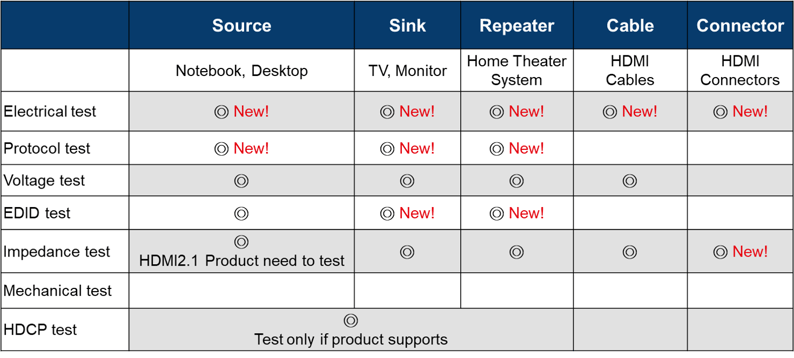

HDMI 2.1 Test Items Summary

hdmi-faq-chart

* FRL 소스, 싱크, 커넥터 및 Cat.3 HDMI 케이블은 이미 HDMI 2.1 인증을 받을 수 있습니다.

<장비 참조를 테스트하려면 클릭>



HDMI 2.1 TMDS vs. FRL

HDMI 2.0은 이제 HDMI 2.1로 완전히 대체되었습니다.

HDMI 2.1은 FRL과 TMDS의 두 가지 모드로 나뉩니다. FRL 모드의 경우 DSC, HDR, Gaming Mode 관련 테스트 항목 및 사양이 공개되고 있습니다.

1



HDMI 2.1 FRL FAQ

1. HDMI 2.1 FRL은 어떤 데이터 전송률을 지원합니까?

2



2. HDMI 2.1 FRL을 지원하는 제품은 HDMI 2.1 인증 커넥터를 사용해야 합니까?

네.

HDMI 2.1 FRL 인증을 받으려면 HDMI Cat-3 커넥터를 사용해야 합니다.

HDMI 인증 프로세스

HDMI Certification Process

atc test process

* 이 흐름은 HDMI 1.4 및 2.1 ATC 테스트에만 해당되며, HDMI 자체 테스트에 대한 자세한 내용을 알고 싶으시면 GRL에 문의하십시오..



(1) HDMI LA 회원 가입

협회 웹사이트로 이동하여 회사 이름이 협회 회원인지, 회원이 OEM 또는 브랜드 제조업체일 수 있는지 확인하고 하나를 선택할 수 있습니다..

없다면 온라인 회원가입 하십시오.

  1. 신청 담당자가 계약서에 서명
  2. 결제 완료
  3. 신청자는 신청이 성공했음을 의미하는 일련의 ID와 비밀번호를 받게 됩니다.

(2) 샘플 정보를 제공합니다. CDF 및 HDCP 양식이란 무엇입니까?

  • CDF (Capability Declaration Form):

    양식은 제품의 기능을 기록합니다. 표준 테스트가 진행 중이며, 입력하신 내용과 테스트 결과가 일치하는지 확인합니다. 양식은 테스트에 필요합니다. 다운로드하려면 협회 회원이어야 합니다.

  • HDCP Form:

    이 양식은 선택 사항입니다. 제품이 HDCP1.x 또는 HDCP2.x를 지원하는 경우 이 문서를 제공해야 합니다. 양식은 DCP 웹페이지에서 다운 받을 수 있습니다.

  • Family Model list:

    Family Model 목록 : ATC 인증시 인증모델은 확장모델(Family Model) 별도의 테스트가 필요하지 않습니다. CDF Family 스프레드시트를 작성하여 인증 전에 GRL 제출하면 검토를 위해 협회에 제출하는 도움이 됩니다:

    • 확장 모델에는 하드웨어 변경 사항이 없습니다(케이스 디자인, 색상 변경 제외).
    • 확장 모델에 대한 소프트웨어 및 펌웨어 변경 없음
    • 확장 모델의 DisplayPort 하드웨어 디자인은 변경되지 않은 상태로 유지됩니다.

(3) HDMI 1.4 ATC: GRL에서 제공하는 인증서를 받은 후

  • HDMI 협회 웹사이트에서 HDMI 확인서를 신청해야 합니다.
  • 회원 계정에 로그인하고 제품 카테고리를 선택하십시오: HDMI 1.4b/2.1 Source/Sink/Repeater/Cable/HDMI Premium Cable
  • 업로드해야 하는 파일: CDF, GRL 테스트 보고서, HDMI 인증서
  • 모든 정보를 입력한 후 업로드하여 HDMI 인증 절차를 완료

HDMI 인증 시험 항목 및 사용 기기



HDMI 인증 테스트 항목

제품 카테고리는 HDMI 및 테스트 항목에 의해 인증될 수 있습니다.

* 아래의 주요 항목(전기 시험)의 명칭은 동일하나 실제 시험 항목은 제품 카테고리에 따라 다를 수 있습니다.

hdmi-faq-chart





HDMI 인증 테스트 항목

전기 테스트

  • Tektronix DPO72004C
  • Keysight M8195A

프로토콜 테스트

  • Keysight U4998A
  • Keysight M8195A
  • QuantumData 980

전압 테스트

  • Keysight E3634A
  • Advnatest R6240A
  • HIOKI 3522-50

EDID 테스트

  • QuantumData 882
  • Yokogawa DLM2024

임피던스 테스트

  • Tektronix DSA8200
  • Keysight E5071C

HDCP 테스트

  • Simplay Labs SL8800





HDMI®, HDMI® 고화질 멀티미디어 인터페이스, Ultra High Speed HDMI® 케이블 인증 테스트 및 HDMI 상표는 HDMI Licensing Administrator, Inc.의 등록된 상표입니다.

Disclaimer
이 정보는 편의를 위해서만 제공됩니다. 이 정보는 HDMI 포럼의 공식 정보가 아니며 그렇게 간주되어서도 안됩니다.

HDMI®의 공식정보는 웹사이트 https://www.hdmi.org/를 방문하거나 HDMI Forum에서 직접 얻을 수 있습니다.

HDMI® 2.1 케이블 테스트



HDMI 2.1 케이블 - Ultra High Speed 케이블

HDMI® 2.1 사양은 제품이 더 높은 재생률과 최대 10K 해상도에 도달하도록 하며 대역폭은 48Gbps로 증가합니다. 4개 레인 모두의 전송 속도는 12Gbps에 도달할 수 있습니다. HDMI® 2.1 TMDS 사양(3개 채널에서 6Gbps)과 비교하여 대역폭이 2배입니다. 고대역폭 요구 사항에 대한 HDMI 2.1 FRL 제품을 지원하기 위해 새로운 케이블 사양도 도입되었습니다.

  • 새로운 HDMI® 2.1 UHS(Ultra High Speed) 케이블을 사용하면 고대역폭 전송이 필요한 HDR(High Dynamic Range) 비압축 8K 이미지를 정상적으로 재생할 수 있습니다. 또한 주변 장치에 대한 전자기 간섭을 줄입니다.
  • HDMI® 2.1 초고속 케이블은 HDMI ® 사양의 하위 버전과 역호환됩니다.



HDMI 2.1 케이블 테스트 항목

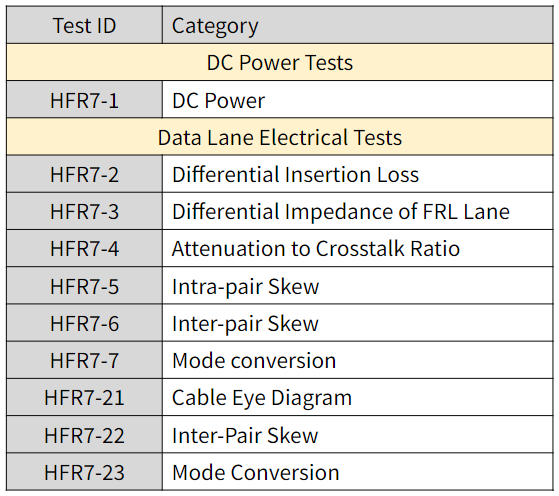

  • 4.1 FRL Data Lane Parametric 전기 테스트

圖片16

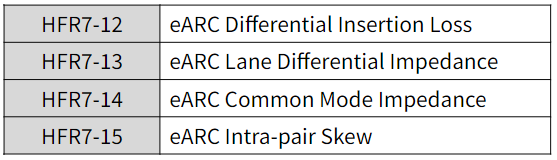

  • eARC Data Lane Parametric 전기 테스트

圖片2

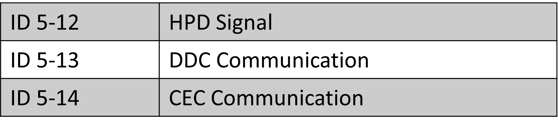

  • DDC/CEC Line 테스트

圖片3

  • Note
    • HDMI 2.1 케이블은 HDMI 1.4b 케이블의 요구 사항을 충족해야 합니다.
    • 사용되는 커넥터는 인증된 HDMI 카테고리 3 커넥터여야 합니다.

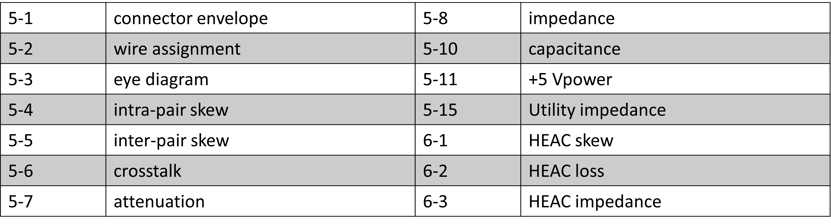

HDMI® 1.4 케이블 테스트

圖片7



Premium HDMI® 케이블 테스트



Premium HDMI 케이블

프리미엄 HDMI® 케이블 인증 프로그램은 케이블이 전체 18Gbps 대역폭을 준수하는지 확인하기 위한 추가 및 강화된 케이블 테스트와 무선 신호 간섭을 최소화하기 위한 EMI 테스트를 포함합니다.

이 프로그램은 4K@60Hz, BT.2020 및 HDR 기능을 포함하는 4K/UltraHD 제품용 새로운 HDMI® 케이블을 구매할 때 고객에게 확신을 줍니다. 이 새로 설계된 케이블은 HDMI Type-A 및 Type-D 커넥터와 함께 사용할 수 있습니다.



Premium HDMI 케이블 테스트 항목

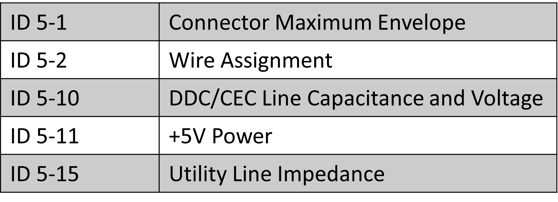

  • General Cable Assembly 테스트

圖片8-1



  • Eye Diagram 테스트

圖片10



  • Parametric 테스트

圖片11

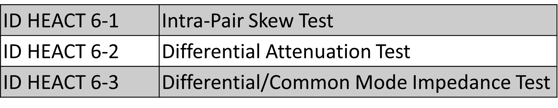

  • HEAC Cable Assembly 테스트 (옵션)

圖片12

  • Additional Electrical Performance 테스트

圖片9

  • 600MHz Eye Diagram 테스트

圖片13

  • EMI/RFI 테스트

圖片14





HDMI®, HDMI® 고화질 멀티미디어 인터페이스, Ultra High Speed HDMI® 케이블 인증 테스트 및 HDMI 상표는 HDMI Licensing Administrator, Inc.의 등록된 상표입니다.

Disclaimer
이 정보는 편의를 위해서만 제공됩니다. 이 정보는 HDMI 포럼의 공식 정보가 아니며 그렇게 간주되어서도 안됩니다.

HDMI®의 공식정보는 웹사이트 https://www.hdmi.org/를 방문하거나 HDMI Forum에서 직접 얻을 수 있습니다.

HDMI FAQ

1. HDMI 인증 절차는 무엇인가요? HDMI 멤버십이 되려면 어떻게 해야 하나요?

인증절차, 회원가입신청, 시험준비서류는 HDMI 인증 프로세스 페이지를 참고하십시오.

2. 어느 당사자가 HDMI 로열티를 지불합니까, OEM 또는 원래 제조업체?
라이선스 보유자는 로열티를 지불해야 합니다. 즉, CDF에 기재되어 있는 회사와 담당자가 로열티를 지급받는 단위입니다.
3. 내 제품이 인증을 받았습니다. HDMI 웹사이트에서 찾을 수 있습니까?
아니요. 과거에는 협회 웹사이트에 공식 웹사이트에 인증된 제품이 나열되어 있었습니다. 그러나 2015년 말부터 협회는 더 이상 공식 웹사이트에 인증된 제품을 나열하지 않습니다.
협회에서는 인증된 커넥터를 사용하는 HDMI 제품을 요구하기 때문에 커넥터 부분은 공식 웹사이트에 계속 나열됩니다.

<인증된 HDMI 커넥터를 찾으려면 클릭하세요>

4. 내 제품에 패밀리 모델이 더 필요한 경우 어떻게 해야 합니까?

두 가지 조건이 있습니다: 테스트 진행 중 또는 테스트 완료

(1) 테스트

가족 모델 목록:

ATC 인증 수행 시 주 인증 모델에 확장 모델(Family Model)이 있는 경우 추가 테스트가 필요하지 않습니다. 인증 전에 CDF의 Family 페이지에 확장 모델 정보를 입력해 주시면 협회에 검토를 위해 제출할 수 있도록 도와드리겠습니다. 확장 모델은 다음 세 가지 조건을 충족해야 합니다.

  1. 확장 모델은 하드웨어 변경 사항이 없습니다(외관, 케이스 디자인, 색상 변경 제외).
  2. 확장 모델에 대한 소프트웨어 및 펌웨어 변경 사항이 없습니다.
  3. 확장 모델의 HDMI 하드웨어 및 회로 설계에는 변경 사항이 없습니다.

*CDF 작성시 Family Model의 번호와 모델명은 주모델을 포함하지 않습니다.



(2) 테스트 완료

제품이 인증되었지만 제품군 모델을 추가해야 하는 경우 자체 테스트를 위해 연구소에 문의할 수 있습니다. 테스트가 완료되면 실험실에서 자체 테스트 보고서를 제공하며 HDMI 공식 웹사이트에 제출해야 하며 확인 편지를 받으면 HDMI 테스트 프로세스가 완료됩니다.

5. ModelA 제품이 여러/다른 유형의 커넥터를 사용하는 경우 다시 테스트해야 합니까?

네. 협회에서는 제품의 커넥터에 두 번째 소스가 있는 경우 다시 테스트해야 한다고 명시했습니다. 테스트 내용에는 모든 HDMI 테스트 항목이 포함됩니다.

6. 자체 테스트 보고서에 대한 고객 조건은 무엇입니까?
  • 고객은 협회의 회원이어야 합니다.<멤버십 리스트>
  • 동일한 종류의 제품을 만들고 HDMI ATC 인증(제품 카테고리에 따라)을 획득해야 합니다.

    • 예시: 노트북이 HDMI ATC를 통과한 제품이 있는 경우 다음 데스크톱 컴퓨터에서 자체 테스트를 수행할 수 있습니다.
7. 자가 테스트와 ATC의 차이점은 무엇입니까?

다음은 시험 집행부, 시험 항목, 보고서 형식, 인증서 및 공지 사항의 통합입니다.

3



8. HDMI 제품이 HDCP 관련 지침을 지원한다면?

제품이 HDCP를 동시에 지원하는 경우 HDCP는 HDMI와 다르며 이전 버전과 호환되어야 한다는 요구 사항은 없습니다. 즉, 귀하의 제품은 HDCP 2.x만 지원할 수 있지만 HDCP 1.x는 지원하지 않아도 됩니다.

9. 테스트가 완료된 후 샘플을 회수할 수 있습니까?

제품이 인증을 통과하고 인증을 받은 경우 샘플을 다시 받을 수 있습니다.

10. HDMI 로고 형식 및 규정?

HDMI 로고 규정은 HDMI 공식 웹사이트 규정을 참조하십시오: https://www.hdmi.org/resource/logos

11. Family Model 신청 시, 비HDMI 회원이 기재한 모델을 판매할 수 있나요?

네.

신청하려면 아래 지침을 따르십시오:

1. CDF의 신청자 정보 회사 이름은 HDMI 회원이어야 합니다.

2. 비 HDMI 멤버의 브랜드 이름은 제품 브랜드 이름 및 제품군 모델에 나타날 수 있습니다.

3. 인증 제품이 동시에 여러 제조사의 Family 모델에 적용되는 경우, CDF Family 페이지에 제조사명과 해당 제품 모델을 상세하게 기재해주시기 바랍니다.

*확장 모델(Family Model)의 규정을 준수하시기 바라며, 자세한 조건은 HDMI 테스트 과정을 참조하시기 바랍니다.
