USB 공식 컴플라이언스 테스트 & 로고 인증 프로그램

GRL은 USB-IF에서 승인한 독립적인 테스트 연구소(ITL, Independent Test Lab)로 USB 전문 지식과 함께 USB4®, USB 3.2, USB 2.0 그리고 주변 장치, 호스트, 허브, 충전기에 대한 USB 파워 딜리버리를 포함하는 종합적인 테스트를 제공합니다.

GRL은 심화된 USB 전문 지식을 제공하며 특히 USB 실리콘 에코시스템과 긴밀하게 협력합니다.  적합성, 인증 및 디버깅을 제공합니다.

케이블 및 커넥터 (A, C) , 호스트, 호스트 실리콘, 임베디드 호스트, 주변기기 (디바이스), 허브 , 허브 실리콘:

  • USB4 전기 컴플라이언스
  • USB 3.2 & 2.0 전기
  • USB 3.2 & 2.0 CV/기능
  • USB 3.2 & 2.0 & 상호운용성
  • USB 3.2 링크 레이어

USB 사전 컴플라이언스 테스트도 제공합니다.

파워 딜리버리 제품

  • Sources
  • Sink
  • DRP
  • E-marker Cables

USB 및 파워 딜리버리 확장 상호 운용성 테스트 서비스도 제공됩니다.

USB 인증 테스트를 위해 제품을 등록하려면  여기 로그인 하세요.

USB Test



USB

USB(Universal Serial Bus)는 1996년에 출시되어 현재 기술 제품에서 가장 일반적인 전송 인터페이스가 되었습니다. 데스크탑, 노트북, 모니터 등 다양한 전자 제품에서 찾을 수 있습니다. 시장 요구에 부응하여 전송 속도를 점진적으로 높여 시장에서 가장 널리 사용되는 인터페이스입니다.



USB-IF

USB-IF(USB Implementers Forum) 협회는 Apple, HP Inc., Intel Corporation, Microsoft Corporation, Renesas Electronics, STMicroelectronics, Texas Instruments 및 기타 회사가 공동 설립한 비영리 조직이며 USB의 사양을 준수하는 것은 물론 인증 프로세스의 통합 및 이 인터페이스의 기술 홍보를 위해 최선을 다하고 있습니다. USB-IF에 대한 자세한 내용은 USB-IF 공식 웹사이트를 참조하세요. .



USB  사양 최신 버젼

Universal Serial Bus 4 사양 – May 19, 2021



USB-PD  사양

USB 파워 딜리버리 사양 개정 3.1 – May 2021



인증 분야

USB는 아래 제품 유형으로 인증할 수 있습니다.

USB Products



Technical Tools

  • Application Note: USB4® 개요
  • Application Note: USB4 LRD Active Cable 테스트 & 인증
  • Application Note: USB4 Passive Cable테스트 & 인증


Technical Tools

Hardware

Software

USB4® 테스트



USB-IF(USB-Implementers Forum)는 2019년 9월 3일 USB4의 사양을 공식 발표했습니다. 주요 업데이트는 기존 USB 3.2 및 USB 2.0 설계를 보완하여 차세대 USB를 구축하는 것입니다. USB4의 설계는 썬더볼트™ 프로토콜 사양을 기반으로 합니다. 최대 전송 속도는 기존 USB 3.2의 20Gbps(10G x2)에서 40Gbps(20G x2)로 높아져 여러 데이터와 이미지를 동시에 전송할 수 있습니다.



USB4와 USB 3.2의 차이점

  1. 가장 빠른 USB4 속도는 Gen3 X2 = 40Gbps입니다.
  2. USB4 터널링 아키텍처는 전송을 위해 동일한 인터페이스에 USB3 / DisplayPort™ / PCI Express\®를 패킹하고 각 프로토콜의 대역폭 할당을 동적으로 조정할 수 있습니다.
  3. USB4는 Thunderbolt 3 시스템과 호환되는지 여부를 선택할 수 있습니다.
  4. USB4는 호스트 대 호스트(호스트 및 호스트 도킹 전송 신호)를 지원합니다.

USB logo-1-Host Device

USB 사양 로고(출처: USB Performance 로고 사용 지침)



위의 특징으로부터 USB4의 논리적 구조가 네트워크 구조와 매우 유사함을 찾는 것은 어렵지 않습니다. 고정 프레임과 물리 계층은 데이터 및 이미지 패킷을 포함할 수 있는 서로 다른 프로토콜 패킷을 전달하는 데 사용되며 각 패킷에는 올바른 전송을 보장하기 위해 주소가 표시됩니다. 따라서 USB4는 기존 USB 호스트 및 USB 장치의 기능적 한계를 점차적으로 없애고 USB4는 점대점 신호 전송 방식을 사용합니다. 이 디자인은 전송 속도와 기능의 향후 개선을 위해 큰 유연성을 보유합니다.



USB4 제품 유형 및 터널링 지원 사양

USB4 Tunneling

*Note: TBT3 호환성은 10.3125G를 지원해야 하지만 20.625G는 선택 사항입니다



USB4 인증 테스트 항목

USB4

* Note:

  1. 제품은 USB-IF 승인 커넥터 및 칩을 사용해야 합니다. URL: https://cms.usb.org/integrators-list를 참조하려면 USB-IF 회원에 로그인하여

    <USB 인증 테스트 프로세스>를 참고하세요.

  2. USB4 인증을 받기 전에 제품은 USB 2, USB 3.2, USB PD 및 USB Type-C® 컴플라이언스 테스트를 통과해야 합니다. 시험항목은 <USB 인증 테스트 항목 & 사용 기기>, <USB 파워 딜리버리3.1 인증 테스트 항목 & 사용 기기>를 참고하세요.



USB4 관련 FAQ

1. 제품이 USB4 인증을 통과했다면 썬더볼트 인증을 통과해야 합니까?

제품이 USB4를 지원하고 Thunderbolt와 호환되는 경우 USB4 인증만 획득하면 되고 Thunderbolt 3 인증은 획득할 필요가 없습니다. 단, 제품이 썬더볼트 인증을 선언하거나 '썬더볼트 3' 로고를 사용하려면 썬더볼트 인증을 별도로 받아야 합니다.



2. 썬더볼트 4 인증 전에 USB4 인증을 받아야 하나요?

필요하지 않습니다.



3. USB4/TBT3/TBT4 인증을 위한 별도의 제출서류가 있나요?

USB4 로고는 USB-IF에 속합니다. 썬더볼트 3 및 썬더볼트 4 로고는 Intel에 속합니다. 서로 다른 기관에 소속되어 있으므로 별도로 제출하십시오.



4. Thunderbolt 3 적합성 통과가 USB 4 적합성 통과를 설명할 수 있습니까?

아니요. TBT3은 EV(전기) 및 FV(호환성)만 테스트하지만 USB4에는 더 많은 것이 포함되어 있습니다. USB4 테스트 항목을 참조하십시오.



5. GRL은 고객에게 USB4 테스트 방법을 가르쳐 줄 수 있습니까?

네. info_korea@graniteriverlabs.com으로 문의하십시오.

USB & USB PD 인증 테스트 프로세스



USB & USB PD 인증 테스트 프로세스

USB4-flowchart-USB & USB PD 인증 테스트 프로세스



* USB 제품의 모든 커넥터는 USB-IF 인증을 받아야 합니다.

* EPR 케이블 (240W) 인증 테스트 과정은 다소 상이하므로  <USB 케이블/커넥터 인증 테스트> 를 참조하시기 바랍니다.



(1) 온라인 등록 자격 신청

USB 인증을 받으려면 귀하 또는 귀하의 고객(브랜드 회사)이 USB VID(Vendor ID)를 가지고 있어야 하며 제품 등록을 위한 웹사이트 계정 비밀번호를 받아야 합니다.

공급업체 ID 신청: https://www.usb.org/getting-vendor-id



(2) TID 신청 절차

TID 신청 절차_USB & USB PD 인증 테스트 프로세스



(3) 테스트 샘플 및 제품 정보

USB 및 USB PD 인증 테스트를 시작하기 전에 다음을 제공하십시오 :

  • 테스트 샘플 2세트
  • USB 제품 정보 양식
  • USB 파워 딜리버리 제품 정보 양식
  • USB 케이블/커넥터 제품 정보 양식
  • VIF (공급업체 정보 파일):
    VIF는 제품 PD의 기능을 기록합니다. 테스트할 때 표준 테스트 기기는 제품의 실제 기능을 비교하기 위해 이 파일을 가져와야 합니다.이 파일은 테스트에 필요하므로 테스트에 보내기 전에 미리 준비하십시오. USB Vendor Info File Generator를 검색하면 USB-IF 공식 웹 페이지에서 VIF Generator를 다운로드할 수 있습니다.
  • 제품이 임베디드 호스트인 경우 테스트 모드로 들어가는 특별한 지침이 있습니다. 테스트하기 전에 알려주십시요.

USB 인증 테스트 항목 및 사용 기기



USB 인증 테스트 항목 및 사용 기기

USB test items updates_0110



일반 제품용 USB 테스트 기기

USB3.2 전기 테스트:

  • Keysight scope DSOV334A 33GHz
  • Keysight M8020A
  • Anritsu MP1800/MP1900
  • Tektronix DPO72004C 20 GHz

USB 2.0 전기 테스트:

  • Keysight scope MSOS254A 2.5GHz

링크 레이어 테스트 & LVS 테스트:

  • LeCroy M310P

배터리 충전 1.2 테스트:

  • MQP USB-PET

상호운용성 테스트 & 프레임워크 테스트:

  • Dell XPS8930

Type-C 기능 테스트:

USB 케이블/커넥터 인증 테스트



USB 케이블/커넥터 인증 테스트 프로세스

USB 케이블/커넥터 인증 테스트 프로세스



USB 케이블/커넥터 인증 테스트 항목

USB 케이블/커넥터 인증 테스트 항목

* Notice:

  1. A1그룹의 USB 2.0/USB 3.2/USB4®/케이블/ 커넥터테스트가 다릅니다.
  2. 모든 기능을 갖춘 USB-C 케이블(USB4 Gen2/Gen3)은 인증된 USB PD 3.0 E-Marker IC(USB4)를 사용해야 합니다.
  3. 모든 기능을 갖춘 USB-C 케이블(USB4 Gen2/Gen3) B8 고주파 테스트 추가됩니다.



USB 케이블 & USB 케이블 실리콘 파워 딜리버리 인증 테스트 항목

USB 케이블 & USB 케이블 실리콘 파워 딜리버리 인증 테스트 항목

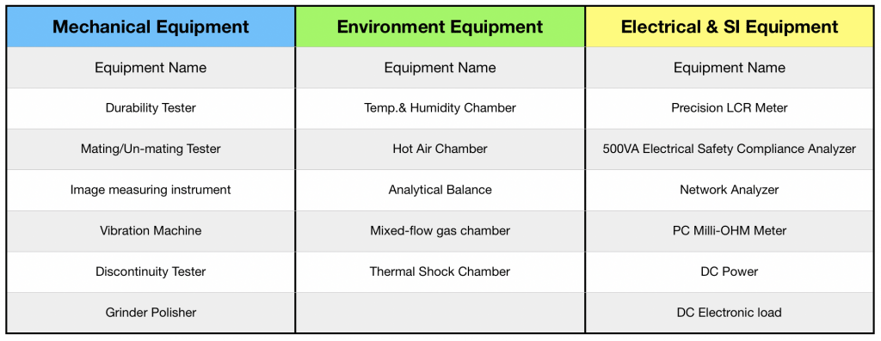

USB 케이블/커넥터 테스트 사용기기

USB 케이블/커넥터 테스트 사용기기



USB4®, USB, USB-C®, USB Type-C® 및 USB-IF는 USB Implementers Forum의 등록상표입니다.

Disclaimer

이 정보는 참조용으로만 제공됩니다. 이 정보는 USB-IF(USB Implementers Forum)의 공식 커뮤니케이션이 아니며 그렇게 간주되어서도 안 됩니다. USB-IF의 공식 통신은 웹사이트 usb.org 또는 USB-IF에서 직접 얻을 수 있습니다.

USB 파워 딜리버리 3.1 인증 테스트 항목 & 사용 기기



USB 파워 딜리버리 컴플라이언스 테스트 사양 Rev 1.2 (PD 병합 테스트 사양)

USB-IF는 2021년 6월 23일 PD 3.0 테스트 파일, PD 2.0 Communication Engine MOI 및 PD 2.0 Deterministic MOI의 원본 3개 문서를 결합하고 확장된 전력에 응답하는 최신 버전의 테스트 사양-PD 병합 테스트 사양을 출시했습니다. (Extended Power Range의 등장) PD 병합 테스트 사양인 새로운 테스트 항목이 추가되었습니다.

PD 병합 테스트 사양은 테스트 도구 선택에서 이전 버전의 CTS 규칙과 다릅니다. 자세한 내용은 아래 표(신규 및 구 테스트 사양)를 참조하십시오.



USB 파워 딜리버리 사양 개정판 3.1

USB 프로모터 그룹은 2021년 5월 26일에 최신 USB PD 3.1(USB 전원 공급 사양 개정판 3.1)을 출시했습니다. USB Type-C® 사양도 버전 2.1로 업데이트되었습니다. 새로운 사양의 가장 큰 특징은 충전 전력을 240W까지 높이고 최대 48V의 전압 출력을 지원한다는 점이다.

고전압 출력과 초고충전 전력을 구현하려면 PD 3.1의 Extended Power Range(Extended Power Range) 사양을 지원해야 합니다.



USB 파워 딜리버리 사양 테스트 항목

merge tester* USB 제품의 모든 커넥터는 USB-IF 인증을 받아야 합니다.



USB 파워 공급장치 와트의 파워 딜리버리 사양

USB-IF는 인증된 제품에 대한 명확한 전원 공급 장치 설계 사양을 가지고 있습니다. 최신 USB PD 3.1에 대응하여 다음 표를 정리했습니다. 제품이 USB 인증을 통과해야 하는 경우 다음 전원 공급 장치 사양에 따라 설계하십시오.

power w



PD 3.0 vs. PD 3.1

PD 3.1 사양은 원래 PD 3.0의 내용을 SPR(Standard Power Range)로 요약하고 최대 전력은 원래 100W로 유지하면서 동시에 EPR(Extended Power Range)을 증가시킵니다.

다음은 PD 3.0과 PD 3.1의 차이점입니다:

  1. 240W 충전 전원을 지원하는 경우 충전기, 케이블 및 단말 장비가 모두 EPR을 지원해야 합니다. 이 중 케이블은 최대 5A, 50V를 지원해야 합니다.
  2. 최대 충전 전력은 240W에 도달할 수 있습니다.
  3. 28V(100W 이상), 36V(140W 이상) 및 48V(180W 이상)의 세 가지 새로운 고정 전압이 추가되었습니다.
  4. 세 가지 조정 가능한 전압 세트가 추가되었습니다

    * 최대 충전 전력의 증가로 인해 새로운 USB PD 아키텍처는 고전력 제품을 안전하게 사용할 수 있도록 보다 엄격한 전력 프로토콜을 정의합니다. 100-240W의 전력 범위로 설계된 제품에 대한 안전 요구 사항도 더욱 엄격해질 것입니다. 수입 판매에 대한 국가의 안전 규정에주의를 기울여야합니다.



USB 파워 딜리버리 테스트 기기

PD tester

◎ USB-IF 승인 기기를 나타냅니다.

USB-IF 승인 기기 애플리케이션을 나타냅니다.



PD 병합 테스트 사양:

Type-C 기능 테스트:

배터리 충전 1.2 컴플라이언스 테스트:

  • MQP-PET

소스 파워 테스트:

  • QuadraMAX

상호운용성 테스트:

  • Google Pixel 4 Phone
  • Samsung Galaxy S21
  • Google Pixelbook Go
  • MacBook Air M1
  • ASUS 4K Monitor

PD 3.0 테스트:

USB FAQ

멤버십 & 테스트 프로세스

1. USB 회원이 되려면?

<USB, USB PD 인증 테스트 프로세스>를 참조하시기 바랍니다.

2. USB 로고는 어떻게 사용하나요?

귀사의 제품이 테스트를 통과하고 제품 TID 를 받은 경우 USB 로고를 사용하려면 USB-IF와 상표 라이선스 계약에도 서명해야 합니다.

자세한 USB 로고 사용 사양 및 계약 서명은 https://www.usb.org/logo-license 를 참조하십시오.

3. 제품에 USB TID가 있는지 확인하는 방법은 무엇입니까?

인증된 제품의 TID는 USB-IF 공식 웹사이트의 통합자 목록에서 찾을 수 있습니다.

(먼저 계정에 로그인하십시오)

https://cms.usb.org/integrators-list

4. 제품이 인증을 통과하고 TID를 받았습니다. 다른 제조업체에 재판매하여 사용할 수 있습니까?

다음 조건이 충족되면 OEM 계약을 수행하고 재판매할 수 있습니다.

  • 구매자는 USB 협회의 회원이어야 합니다.
  • 구매자는 USB-IF 상표 라이선스 계약에 서명해야 합니다.

자세한 내용은  https://www.usb.org/compliance (OEM 계약 내용)을 참조하십시오.

5. 패밀리 모델이 있다면 어떻게 해야 하나요?

USB-IF는 특정 수정사항에 대해 QbS(Qualification bysimilarity)를 신청할 수 있습니다. 수정 정도는 USB-IF 웹사이트 를 참조하십시오.

QbS 신청: QbS 신청 링크

6. USB 공급업체 ID(VID)의 기간은 어떻게 됩니까?

USB VID는 평생 유효하며 멤버십이 만료된 경우에도 VID는 여전히 유효합니다.

테스트 관련 문의

1. 인증을 받을 수 있는 USB 레거시 커넥터 제품은 무엇입니까?

USB-Connector_USB 레거시 커넥터

2. 어떤 USB 레거시 케이블 제품이 인증될 수 있습니까?

USB-Legacy-Cable-ATC-product_ 인증될 수 있는 USB 레거시 케이블 제품

* 표준 A-마이크로 B 및 표준 A-표준 B 케이블의 데이터 와이어 게이지 연결은 28AWG여야 합니다.

3. USB 레거시 케이블 인증에 길이 제한이 있습니까?

USB 레거시 케이블 인증에 길이 제한

4. 어떤 USB Type-C to Type-C 케이블이 인증될 수 있습니까? 예방 조치가 있습니까?

USB Type-C Cable_인증될 수 있는 USB Type-C to Type-C 케이블 효



5. 어떤 USB Legacy to Type-C 케이블을 인증할 수 있나요?

인증할 수 있는 USB Legacy to Type-C 케이블

6. 인증할 수 있는 USB 어댑터는 무엇인가요?

인증할 수 있는 USB 어댑터 효

*Note:2.0 C to Micro B 어댑터는 배선할 필요가 없습니다. 3.2 C -표준 A Gen1 어댑터를 연결해야 합니다.

7. 특수 케이블/아키텍처가 USB 인증을 통과할 수 있나요?
  • Type-C 케이블 with LED lights
  • Tilted Head Type-C 케이블
  • Flat wire/telephone wire

다른 특수 제품에 대해서는 GRL에 문의해주십시오.

8. 특수 커넥터/아키텍처가 USB 인증을 통과할 수 없는 제품은 무엇입니까?
  • Standard A+ Type-C Double 커넥터
  • Apple 충전 케이블

다른 특수 제품에 대해서는 GRL에 문의해주십시오.

9. USB 임베디드 호스트 테스트를 위한 준비 사항은 무엇입니까?

제품이 테스트 중일 때 테스트를 수행하기 전에 테스트 모드로 들어가야 합니다.

  • USB-IF를 사용하여 테스트 모드로 들어가는 권장 방법은  USB-IF 페이지를 참조해주십시오.
  • 협회에서 권장하는 방법을 사용하지 않는 경우 테스트를 위해 보낼 때 GRL에 제공하십시오.

Embedded-Host-test-mod



10. Type-C 커넥터가 인증될 수 있습니까?

제품 내부에 EMC 패드가 있습니다

  • 철제 케이스 위와 아래에 파편이 있습니다.
  • 한쪽은 파편, 다른 한쪽은 볼록한 선체
  • 철 셸의 상단과 하단은 볼록 껍질이며 볼록 껍질 사이의 거리는 플러그 철 껍질의 두께보다 커야합니다.
  • 철 셸의 상단과 하단은 볼록 껍질이며 볼록 껍질 사이의 거리는 플러그 철 껍질의 두께보다 커야합니다.

제품 내부에 EMC 패드가 없습니다

  • 철제 케이스 위와 아래에 파편이 없습니다.
  • 한쪽에는 파편, 다른 한쪽에는 볼록한 선체

다른 특수 제품에 대해서는 GRL에 문의해주십시오.
