USB offizielle Konformitätsprüfung & Logo Zertifizierungsprogramme

USB4® Test

Das USB-Implementers-Forum (USB-IF) hat am 3. September, 2019 die offiziellen Spezifikationen der USB4 veröffentlicht. Die wichtigste Neuerung ist die Ergänzung der bestehenden USB 3.2- und USB 2.0-Architekturen, um eine neue USB-Generation zu schaffen. Die USB4-Architektur basiert auf der Thunderbolt™ Protokollspezifikationen. Die maximale Datenübertragungsrate wird von 20Gbps (10G x2) der ursprünglichen USB 3.2 Rate auf  40Gbps (20G x2) erhöht und kann mehrere Daten und Bilder gleichzeitig senden.

Die Unterschiede zwischen USB4 und USB 3.2

1. Die schnellste Datenübertragungsgeschwindigkeit von USB4 ist Gen3 X2 = 40Gbps
2. Die USB4 Tunneling Architekturnutzt zur Datenübertragung von  USB3 / DisplayPort™ / PCI Express\® zur Datenübertragung dieselbe Schnittstelle und dabei kann die Bandbreitenzuweisung für jedes Protokoll  dynamisch angepasst werden.
3. USB4 kann entscheiden, ob es mit dem Thunderbolt 3 System kompatibel ist.
4. USB4 unterstützt Host-zu-Host (Host- und Host-Docking-Übertragungssignal)

Aus den genannten Merkmalen lässt sich leicht erkennen, dass die logische Struktur vom USB4 sehr ähnlich zur Netzwerkstruktur ist. Ein fester Rahmen und eine physikalische Schicht wird genutzt, um verschiedene Protokollpakete zu speichern, welche Daten- und Bilderpakete beinhalten können, und jedes Paket ist für eine  korrekte Datenübertragung mit einer Adresse markiert. Deshalb werden mit USB4 nach und nach die funktionellen Einschränkungen der herkömmlichen USB-Hosts und USB-Geräte aufgehoben, und USB4 verwendet eine Punkt-zu-Punkt-Signalübertragungsmethode.. Dieses Design bietet große Flexibilität für zukünftige Verbesserungen der Datenübertragungsgeschwindigkeit und der Funktionen.

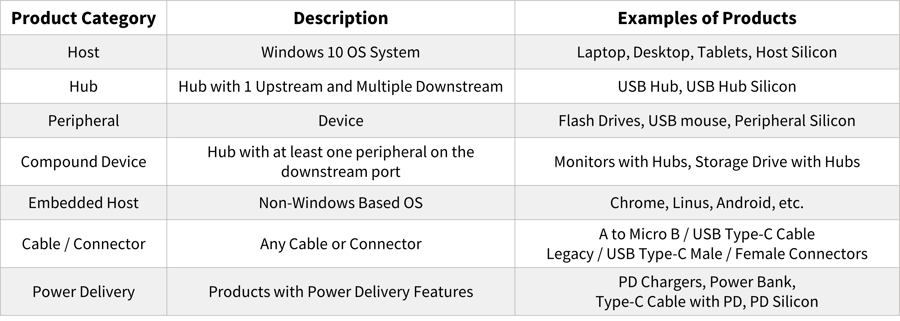

USB4 Produkttypen und die Spezifikationen für  Tunneling-Unterstützung

*Produkttypen und die Spezifikationen für  Tunneling-Unterstützung

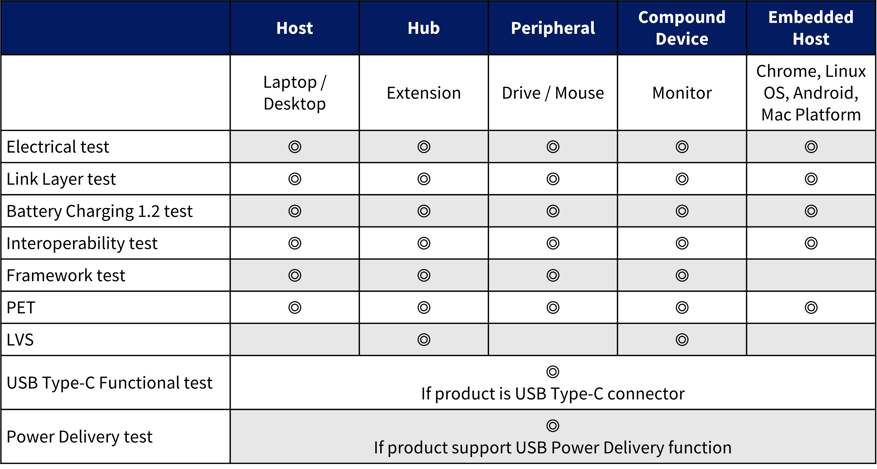

USB4 Zertifizierung Test Items

* Bemerkung:

1. Die Produkte müssen von USB-IF genehmigte Anschlüsse und Chips haben. Bitte melden Sie sich als USB-IF Mitglied an, siehe die URL: https://cms.usb.org/integrators-list.
   Weitere Informationen finden Sie unter <USB & USB PD Zertifizierung Prüfverfahren>.
2. Das Produkt muss die USB 2, USB 3.2, USB PD, and USB Type-C® Konformitätsprüfung bestehen, bevor die USB4-Zertifizierung erfolgen kann. Die Prüfungspunkte finden sie unter <USB Zertifizierungstestobjekte und verwendete Instrumente>, <USB-Stromversorgung 3.1 Zertifizierung-Test-Objekte und eingesetzte Instrumente>.

FAQ zu USB4

1. Wenn das Produkt die USB4-Zertifizierung bestanden hat, braucht es auch die Thunderbolt-Zertifizierung?

Wenn das Produkt USB4 unterstützt und zu Thunderbolt kompatibel ist, müssen Sie nur das USB4-Zertifikat erhalten, es besteht keine Notwendigkeit die Thunderbolt 3 – Zertifizierung zu erhalten. Wenn Sie jedoch das "Thunderbolt 3" Logo benutzen möchten oder die Thunderbolt-Zertifizierung deklarieren möchten, müssen Sie separat das Thunderbolt-Zertifikat  erhalten.

2. Ist es notwendig, vor der Thunberbolt 4-Zertifizierung das USB4-Zertifikat zu erhalten?

Nein, es ist nicht notwendig.

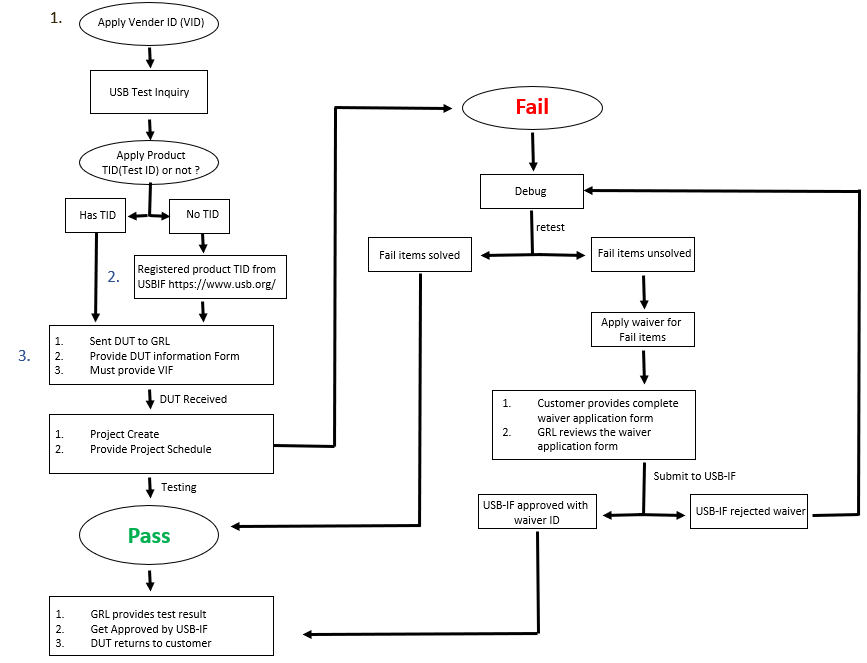

3. Gibt es eine separate Einreichung für die USB4/TBT3/TBT4 Zertifizierung?

Das USB4 Logo gehört zu USB-IF; das Thunderbolt 3 und Thunderbolt 4 Logo gehört zu Intel. Deshalb reichen Sie bitte die Zertifizierungen separat ein, da die Logos zu verschiedenen Organisationen gehören.

4. Kann der Thunderbolt 3 Compliance-Pass den USB4-Compliance-Pass ersetzen?

Nein. TBT3 prüft nur die EV (Elektrizität) und die FV (Kompatibilität), aber der USB4 enthält mehr. Mehr Information finden Sie unter USB4 Test Items.

5. Kann GRL den Kunden beibringen, wie man eine USB4-Prüfung durchführt?

Ja. Bitte schreiben Sie GRL an.
Telefonnummer: (02)26572199#103,
E-Mail Adresse: info_taiwan@graniteriverlabs.com

USB & USB PD Zertifizierung Prüfverfahren

USB & USB PD Zertifizierung Prüfverfahren

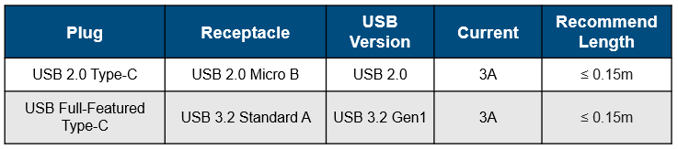

* Alle Anschlüsse der USB-Produkte müssen von USB-IF zertifiziert sein.

* Der EPR-Kabel (240W) Zertifizierungsprüfungsprozess ist ein bisschen anders.
Mehr Informationen finden Sie unter <USB Kabel/Anschluss Zertifizierungsprüfung>.

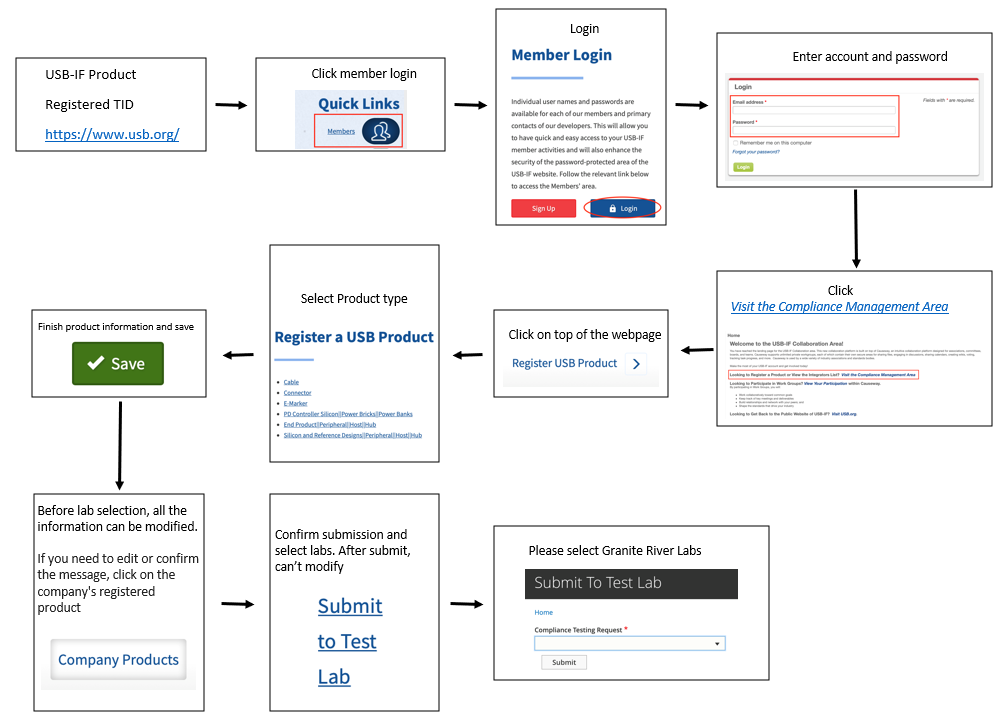

(1) Melden Sie sich für eine Online Registrierung und Qualifikation an.

Wenn sie ein USB-Zertifikat erhalten möchten, müssen Sie oder Ihr Kunde (das Markenunternehmen) eine
USB VID (Vendor ID) haben und ein Website-Kontopasswort für eine Produktregistrierung erhalten.

Beantragen Sie die Vendor ID: https://www.usb.org/getting-vendor-id

(2) Antragsverfahren für TID

(3) Prüfmuster und Produktinformation

Bevor Sie den USB- und USB PD-Zertifizierungsprüfung starten, stellen Sie folgende Informationen bereit:

• 2 Testproben
• USB-Produktinformationsforum
• Produktinformationsforum für USB-Stromversorgungsprodukte
• USB-Kabel/Anschluss Produktinformationsforum
• VIF (Vendor Information Ordner):
  VIF erfasst die Fähigkeiten Ihres Produkt-PDs. Bei der Prüfung muss das Standard- Prüfgerät diese Ordner importieren, um die Funktionen des Produktes zu vergleichen.
  Dieser Ordner ist für die Prüfung nötig. Bitte bereiten Sie diesen Ordner vor, bevor Sie ihn für die Prüfung schicken. Der VIF-Generator kann von der offiziellen USB-IF Webseite heruntergeladen werden.

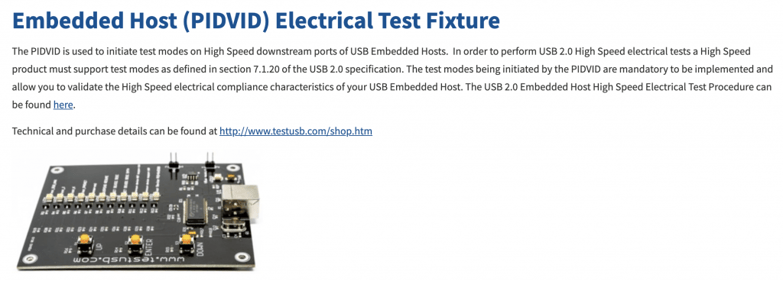

• Wenn es sich um einen Embedded-Host handelt, gibt es eine spezielle Anweisung zum Aufrufen des Testmodus, die Sie bitte vor dem Testen angeben.


USB Zertifizierungstestobjekte und verwendete Instrumente

USB Zertifizierungstestobjekte für allgemeine Produkte

USB-Testgeräte für allgemeine Produkte

USB3.2 elektrische Prüfung:

• Keysight scope DSOV334A 33GHz
• Keysight M8020A
• Anritsu MP1800/MP1900
• Tektronix DPO72004C 20 GHz

USB 2.0 elektrische Prüfung:

• Keysight scope MSOS254A 2.5GHz

Link Layer test & LVS test:

• LeCroy M310P

Batterieladeprüfung 1.2:

• MQP USB-PET

Interoperabilitätsprüfung & Framework-Prüfung:

• Dell XPS8930

Type-C Funktionstest:

• LeCroy M310P
• Ellisys EX350

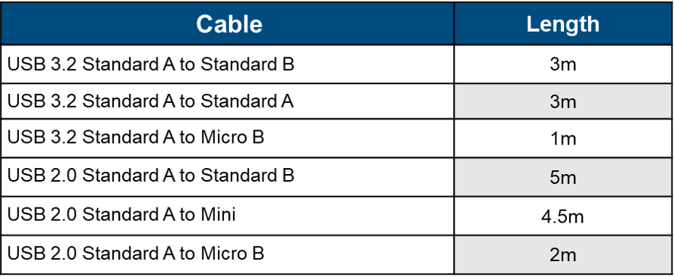

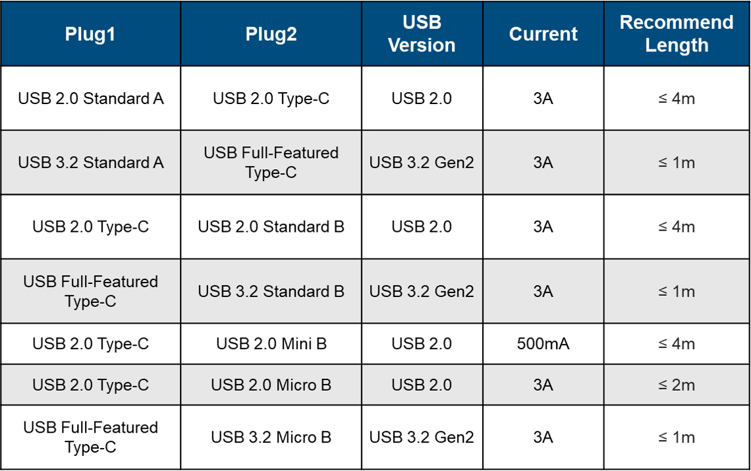

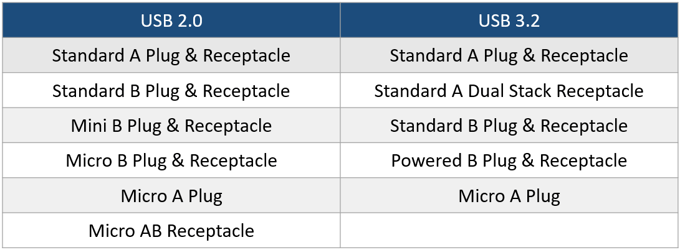

USB Kabel/Anschluss Zertifizierungsprüfung

USB Kabel/Anschluss Zertifizierungsprüfverfahren

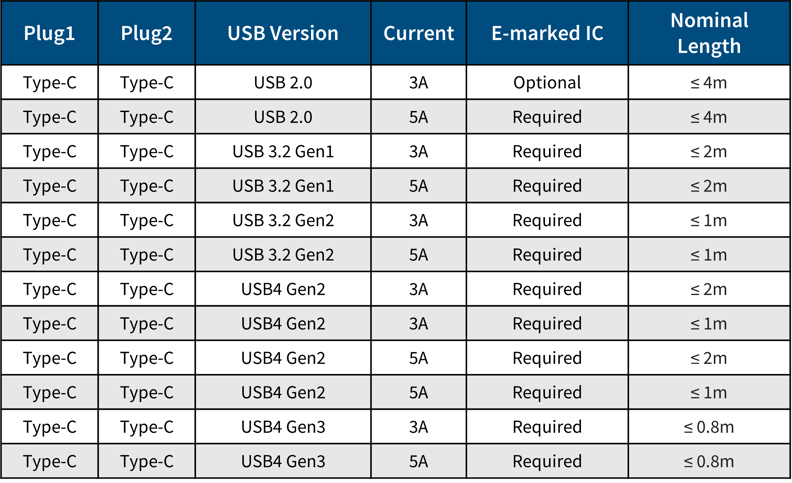

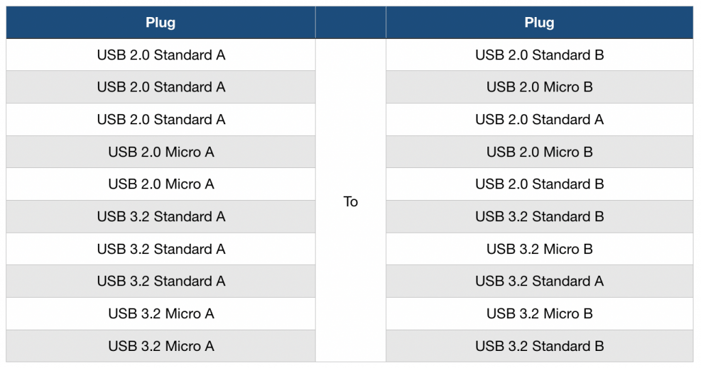

USB Kabel/Anschluss Zertifizierung-Test-Objekte

* Hinweis:

1. Der USB 2.0/USB 3.2/USB4®/Kabel- /Anschlussprüfung in der A1 Gruppe ist anders.
2. Ein ausgestatteter USB-C Kabel (USB4 Gen2/Gen3) muss einen zertifizierten USB PD 3.0 E-Marker IC (USB4) verwenden.
3. Zum ausgestatteten USB-C Kabel (USB4 Gen2/Gen3) wurde eine B8-Hochfrequenzprüfung hinzugefügt.

Test-Objekte der USB-Kabel und USB-Kabel Silikon-Stromversorgung-Zertifizierung

Verwendete Instrumente für die USB-Kabel/-Anschlussprüfung

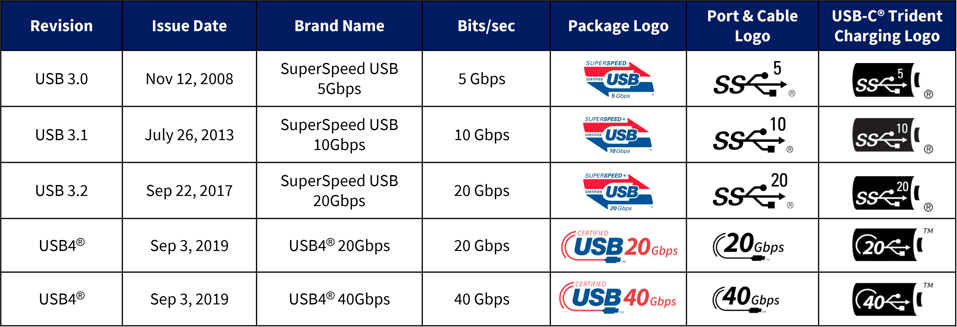

USB4®, USB, USB-C®, USB Type-C®, and USB-IF sind registrierte Marken des USB Implementers Forum

Warnung

Die angegebene Information ist nur als Referenz. Die Information ist nicht und sollte nicht als offizielle Kommunikation von dem USB Implementers Forum (USB-IF) gelten. Die offizielle Kommunikation von USB-IF kann von der Webseite usb.org oder direkt von USB-IF bezogen werden.

USB-Stromversorgung 3.1 Zertifizierung-Test-Objekte und eingesetzte Instrumente

USB-Stromversorgungskonformitätsprüfung Spezifikationen Rev 1.2 (PD zusammengeführte Prüfungsspezifikationen)

USB-IF hat die aktuelle Version der Prüfungsspezifikationen am 23. Juni 2021 veröffentlicht, in der die drei ursprünglichen Dokumente zusammengefasst sind: PD 3.0 Testdatei, PD 2.0 Kommunikationsmotor MOI und PD 2.0 deterministisches MOI und reagiert zudem auf erweiterte Leistung und fügt ein neues Testelement, die PD zusammengeführte Prüfungsspezifikation, hinzu.

Die PD zusammengeführte Prüfungsspezifikation unterscheidet sich von der alten Version der CTS-Regeln in der Auswahl der Prüfgeräte. Einzelheiten entnehmen Sie bitte der nachstehenden Tabelle (neue und alte Prüfvorschriften).

USB-Stromversorgungsspezifikation Revision 3.1

Die USB-Promoter-Gruppe hat die aktuelle USB PD 3.1 (USB-Stromversorgungsspezifikation Revision 3.1) am 26 Mai, 2021 veröffentlicht. Die USB Typ-C®-Spezifikation wurde auch auf Version 2.1 aktualisiert. Das wichtigste Merkmal der neuen Spezifikation ist die Erhöhung der Ladeleistung auf 240 W und die Unterstützung einer Ausgangsspannung von bis zu 48 V. Wenn Sie eine hohe Spannung und eine ultrahohe hohe Ladeleistung erreichen möchten, sollte das Produkt die Extended Power Range (Extended Power Range) Spezifikation in PD 3.1 unterstützen.

USB-Spannungversorgung-Zertifizierung-Test-Objekte

* Alle Anschlüsse an USB-Produkte müssen von USB-IF zertifiziert sein.

USB-Stromversorgungsspezifikation der Stromwattleistung

USB-IF hat eine klare Stromversorgung-Design-Spezifikationen für zertifizierte Produkte. Für die aktuelle USB PD 3.1 haben wir die folgende Tabelle zusammengestellt. Wenn Ihr Produkt die USB-Zertifizierung bestehen muss, bitte entwickeln Sie das Produkt gemäß den folgenden Spezifikationen für die Stromversorgung.

PD 3.0 vs. PD 3.1

Die PD 3.1-Spezifikation fasst den Inhalt der ursprünglichen PD 3.0 in der Standard Power Range (SPR) zusammen. Die maximale Leistung bleibt bei 100W und gleichzeitig erhöht sich die Extended Power Range (EPR).

Im Folgenden werden die Unterschiede zwischen PD 3.0 und PD 3.1 erläutert:

1. Wenn es 240W Ladeleistung unterstützt, müssen das Ladegerät, das Kabel und das Endgerät alle EPR unterstützen. Das Kabel muss bis zu 5A, 50V unterstützen.
2. Die maximale Ladeleistung kann 240W erreichen.
3. Drei neue feste Spannungen wurden hinzugefügt: 28V (über 100W), 36V (über 140W), and 48V (über 180W)

   * Aufgrund der Erhöhung der maximalen Ladeleistung, definiert die neue USB-PD-Architektur ein strengeres Leistungsprotokoll, um eine sichere Verwendung von Hochspannungsprodukte sicherzustellen. Die Sicherheitsanforderungen für das Produkt mit einem Leistungsbereich von 100-240W werden ebenfalls strenger sein. Achten Sie beim Import auf die Sicherheitsvorschriften des jeweiligen Landes.

USB-Stromversorgungsprüfung-Prüfgeräte

◎ Von USB-IF genehmigtes Instrument

▲ Von USB-IF genehmigte Instrument-Applikation

PD Merged Prüfungsspezifikationen:

• GRL-USB-PD-C2-EPR
• Ellisys Explorer 350
• MQP-PDT
• LeCroy Voyager M310P

Type-C Funktionsprüfung:

• Ellisys Explorer 350
• LeCroy Voyager M310P
• GRL-USB-PD-C2-EPR

Batterieaufladung 1.2 Konformitätsprüfung:

• MQP-PET

Leistungsprüfung:

• QuadraMAX

Interoperabilitätsprüfung:

• Google Pixel 4 Phone
• Samsung Galaxy S21
• Google Pixelbook Go
• MacBook Air M1
• ASUS 4K Monitor

PD 3.0 Prüfung:

• GRL-USB-PD-C2-EPR
• Ellisys Explorer 350
• MQP-PDT
• LeCroy Voyager M310P
