안리쓰 MP1900A BERT용 USB4® 수신기 교정 및 테스트 자동화 소프트웨어 (GRL-USB4-RXA)

mp1900

개요 및 특징

GRL의 완전한 USB4® 솔루션에는 다음이 포함됩니다:

참고: GRL의 USB4® 반사 손실 솔루션은 썬더볼트™ 4 및 썬더볼트™ 3을 지원합니다.

안리쓰 MP1900A BERT 및 키사이트 또는 텍트로닉스 스코프를 사용하여 USB4® CTS에 대한 수신기 BER 및 지터 마진을 빠르게 테스트하십시오.



개요

  • 버튼 하나로 USB4® 수신기 테스트 및 디버깅 자동화
  • Keysight  및 Tektronix 실시간 스코프와 호환 가능
  • 사양 및 사용자 정의 매개변수에서 수신기 지터 마진 테스트
  • 10, 10.3125, 20 및 20.625Gbps 데이터 속도 지원
  • GRL-USB4-TX USB4® 송신기 테스트 자동화 소프트웨어와 통합
  • 신속한 테스트 실행으로 일관된 결과 달성

세부 설명

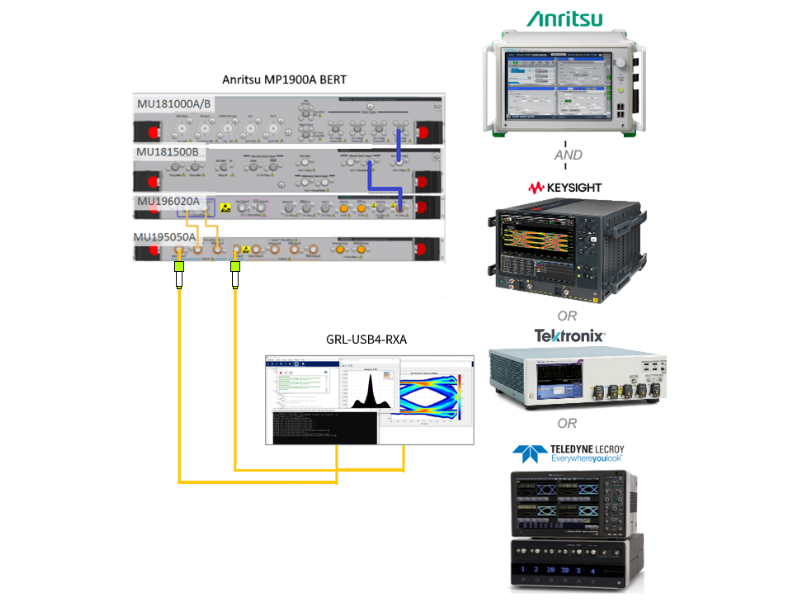

썬더볼트 및 USB 테스트 분야에서 인정받는 세계적인 리더가 개발한 Anritsu MP1900A용 USB4® 수신기 교정 및 테스트 자동화 소프트웨어는 USB4® 수신기를 테스트하는 자동화되고 효율적인 방법을 제공합니다. GRL-USB4-RXA는 안리쓰 MP1900A BERT 및 키사이트 또는 텍트로닉스 실시간 오실로스코프를 자동화하여 스트레스 아이 오프닝을 교정하고 수신기 지터 허용 오차 및 BER을 테스트합니다. USB4® CTS에 이어 GRL-USB4-RXA는 복잡한 USB 테스트를 자동화하는 간단한 사용자 인터페이스를 제공하고 장비 교정 및 테스트 시간을 크게 줄입니다.

키사이트 및 텍트로닉스 실시간 오실로스코프용 GRL-USB4-TX USB4® 송신기 테스트 자동화 소프트웨어와 결합된 GRL은 USB4® 설계를 테스트할 수 있는 포괄적이고 유연한 솔루션을 제공합니다.

GRL-USB4-RXA는 USB Type-C®를 통해 40Gbps(20G x 2) 및 20Gbps(10G x 2) 신호를 지원합니다. GRL-USB4-RXA는 필요한 모든 SJ(Sinusoidal Jitter) 주파수와 자동화된 BER 테스트에서 CTS(10G 및 20G Case-I 및 Case-II)에 정의된 20가지 Stressed Eye 조건을 자동으로 보정합니다. GRL-USB4-RXA는 또한 사양 및 사용자 정의 매개변수에서 수신기 지터 마진 테스트(실패에 대한 테스트)를 지원합니다.

GRL-USB4-RXA는 모든 Windows 7+ PC 또는 오실로스코프에서 실행되며 Wilder Technologies(별도 판매)에서 제공하는 USB4® 고속 테스트 픽스처 및 마이크로 컨트롤러와 완전히 통합됩니다.



주요 기능

  • 사양 또는 사용자 정의 지터 주파수 단계를 사용하여 자동 수신기 적합성, 지터 허용 오차 및 마진 테스트
  • 단일 소프트웨어 프레임워크에서 통합 USB4® 송신기 및 수신기 테스트
  • 여러 테스트 장비 플랫폼과 호환
  • USB4® 호스트, 장치, 허브, 수동 및 능동 케이블 어셈블리 테스트 지원
  • 간단한 설정, 테스트 실행 및 보고
  • 완전히 구성 가능하고 사용자 정의 가능
  • 신속한 다중 레인 스트레스 테스트를 위해 스위치 매트릭스, 전원 공급 장치 및 온도 제어 장비와 쉽게 통합



참고:  GRL의 완전한 USB4® 솔루션에는 다음이 포함됩니다

USB4 송신기 테스트 자동화 (GRL-USB4-TX), 키사이트 ENA용 USB4® 반사 손실 테스트 자동화 소프트웨어 (GRL-USB4RL-KS) 및 안리쓰 ShockLine™ 퍼포먼스 VNA용 USB4® 반사 손실 테스트 자동화 소프트웨어 (GRL-USB4RL-AN)

옵션 및 액세서리

  • GRL-USB4-RXA - Anritsu MP1900A용 GRL USB4 수신기 교정 및 테스트 소프트웨어. 텍트로닉스 및 키사이트 실시간 오실로스코프와 호환됩니다.
  • GRL-USB4-TX - GRL USB4 송신기 테스트 소프트웨어. 텍트로닉스 및 키사이트 실시간 오실로스코프와 호환됩니다.
  • GRL-USB4-TXRX - 번들형 TX 및 RX 솔루션: Anritsu MP1900A, 텍트로닉스 및 키사이트 실시간 오실로스코프용 GRL USB4 송신기 및 수신기 교정 테스트 소프트웨어.
  • GRL-USB4RL-AN - Anritsu MS46524B VNA용 GRL USB4 호스트 및 장치 반사 손실 테스트 자동화 소프트웨어
    * 공식 견적 및 가격 정보는 info_korea@graniteriverlabs.com 에 문의하십니오. 플로팅 라이센스, 통합 스위치 매트릭스 및 사용자 정의 옵션이 가능합니다.

다운로드 및 구매

  • GRL-USB4-RXA - USB4™ 수신기 교정 및 테스트 자동화 소프트웨어 다운로드 받기
