Zigbee は、デバイスを簡単に接続できる汎用性の高いネットワーク トポロジを備えた堅牢でエネルギー効率の高い無線通信プラットフォームであり、ホーム オートメーション、産業用制御システム、その他のさまざまなアプリケーションに適しています。 Zigbee ネットワーク デバイスの互換性をより深く理解するために、Zigbee のネットワーク トポロジのさまざまな役割と、デバイスが Zigbee ネットワークに参加するプロセスを詳しく見ていきます。
Zigbeeネットワークトポロジのコンポーネント
Zigbee ネットワークは柔軟性と拡張性を考慮して設計されており、アプリケーションのニーズに応じてさまざまな形状やサイズを取ることができます。 Zigbee ネットワーク内の役割は、Connectivity Standards Alliance (CSA) によって次のように定義されています。
1. コーディネーター (PAN コーディネーター)
Zigbee ネットワークの中心として、単一の Zigbee ネットワーク内に存在できるコーディネーターは 1 つだけです。コーディネーターはプロセスを開始し、パラメーター、セキュリティ設定、ルーティング テーブルのセットアップを担当します。ネットワークに接続されたデバイス間の通信も、コーディネーターによって促進されます。
2. ルーター
ルーターは、デバイス間でデータ パケットを転送することにより、ネットワークのカバレッジ エリアを拡張します。これらの拡張機能はメッシュ ネットワークの作成に役立ち、接続されたデバイスが複数のルートを介して通信できるようになり、信頼性とカバレッジが向上します。言い換えれば、ルーターはデータ伝送の仲介者として機能することで、ネットワークの安定性と復元力を維持するのに役立ちます。
3. エンドデバイス
エンドデバイスは通常、バッテリで動作するため、リソースに制約があり、消費電力は最小限に抑えられます。データの送受信以外では主要な役割を果たさないことが多く、代わりにルーティングやネットワーク管理タスクをルーターまたはコーディネーターに依存します。

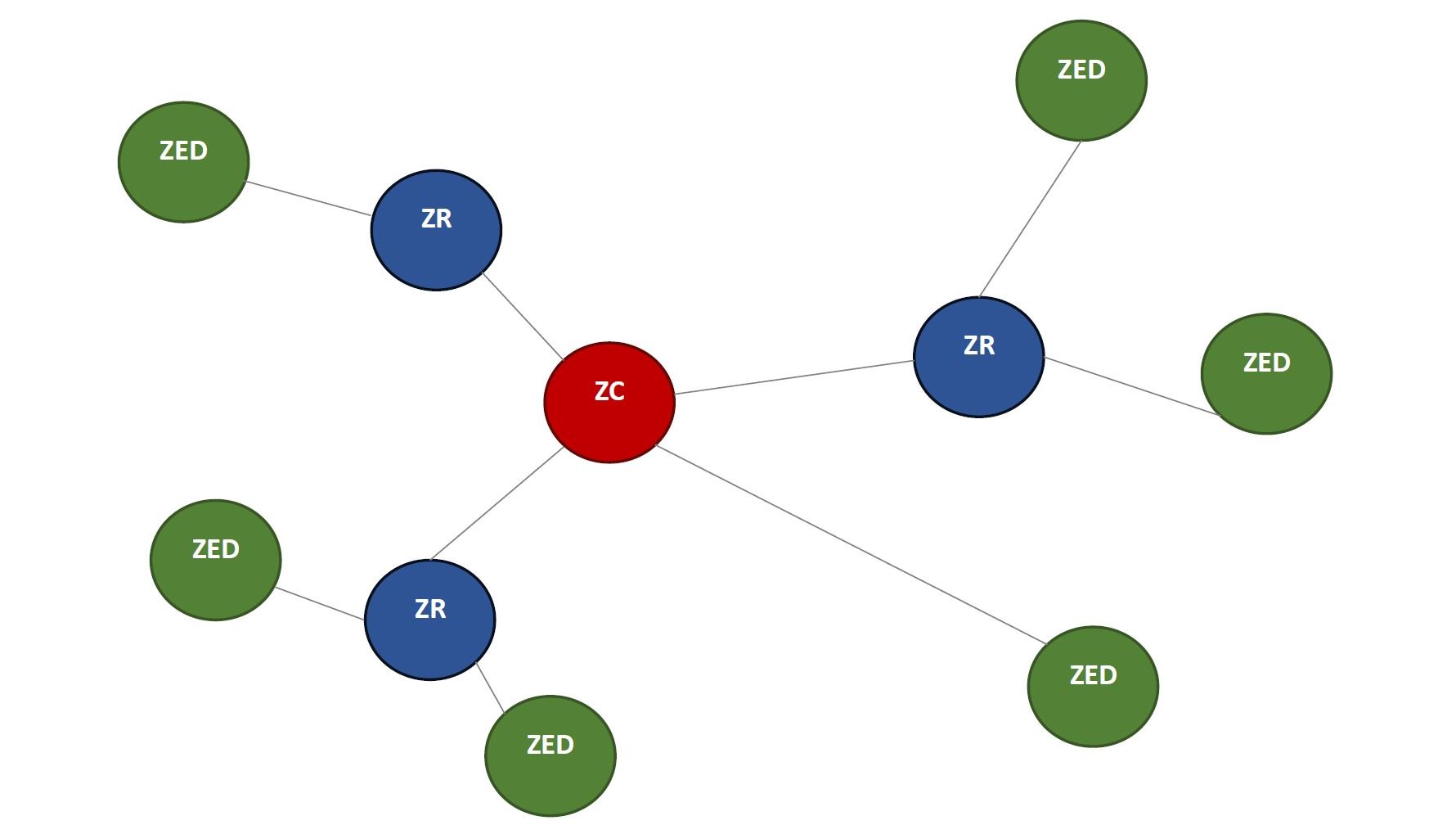

図 1: Zigbee ネットワークトポロジ
Zigbeeネットワークへの参加: パケット交換
新しいデバイスが既存の Zigbee ネットワークに参加しようとするたびに、パケット交換を伴う次のプロセスが開始されます。
ステップ 1: デバイスの検出
- チャネルスキャン: プロセスは、新しいデバイスが複数の Zigbee チャネル (周波数) をスキャンして、近くの Zigbee ネットワークを検出することから始まります。 Zigbee は 2.4 GHz ISM (産業、科学、医療) 帯域の複数のチャネルで動作し、新しいデバイスはターゲットの Zigbee ネットワークがどのチャネルで動作しているかを判断する必要があります。
- ビーコン フレームの受信: デバイスは、コーディネーター デバイスによって送信されたビーコンフレームを感知します。これらのビーコンフレームには、PAN ID (パーソナル エリア ネットワーク識別子)、チャネル番号、拡張 PAN ID などの重要な情報が含まれています。拡張PAN IDは Zigbee ネットワークを一意に識別します。
- ネットワークの選択: デバイスがさまざまなネットワークからビーコン フレームを受信すると、基準に一致する PAN ID および拡張 PAN ID を持つネットワークを選択します。この選択は、ネットワークの可用性やセキュリティ設定などの要素に基づいて行われます。
ステップ 2: アソシエーション要求
- デバイスの初期化: ターゲット Zigbee ネットワークを選択した後、新しいデバイスはアソシエーション要求パケットを作成することによってそのアソシエーション プロセスを初期化します。
- アソシエーション リクエスト パケットの内容: アソシエーション リクエスト パケットには、次のような重要な情報が含まれます。
- デバイスを一意に識別するデバイスの 64 ビット IEEE アドレス。
- ネットワーク内での役割を指定するデバイスの機能 (エンドデバイスまたはルーター)。
- 要求側デバイスの希望の PAN ID (該当する場合)。
- 現在選択されているチャネルと異なる場合、操作する希望のチャネル。
- 送信: 新しいデバイスは、ターゲット Zigbee ネットワークのコーディネーターにアソシエーション要求パケットを送信します。
ステップ 3: コーディネーターの応答
- アソシエーション要求の処理: アソシエーション要求パケットを受信すると、コーディネーターはそれを処理して、デバイスのネットワークへの参加要求を受け入れるか拒否するかを決定します。
- 参加デバイスに割り当てられる 16 ビットの短いアドレス。この短縮アドレスは、ネットワーク内のアドレス指定に使用されます。
- アソシエーション要求の結果 (成功または失敗) を示すステータス コード。
- ネットワーク セキュリティの設定とキー (セキュリティが有効な場合)。
アソシエーション応答パケット: コーディネーターがリクエストを受け入れると、重要な詳細を含むアソシエーション応答パケットが作成されます。
- 送信: コーディネーターは、アソシエーション応答パケットを新しいデバイスに送り返します。
ステップ 4: ネットワークの統合
- デバイスの初期化: アソシエーション応答パケットを受信すると、参加デバイスは自身を初期化して正式に Zigbee ネットワークの一部になります。
- 短縮アドレスの割り当て: デバイスは、割り当てられた短縮アドレスをネットワーク内の今後の通信に使用します。この短いアドレスは、ルーティングおよびアドレス指定の目的に不可欠です。
- 役割の割り当て: デバイスは、その機能に応じて、エンドデバイスまたはエンドデバイスの役割を引き受けます。
ネットワーク内のルーター。通常、エンド デバイスはリソースに制約があり、ルーティングをルーターに依存しますが、ルーターはデータ ルーティングを支援し、ネットワーク カバレッジを拡張します。
ステップ 5: ルーティングテーブルの更新
- ルーティングテーブルの更新: ルーターがネットワークに参加する場合、コーディネーターと既存のルーターはルーティング テーブルを更新します。
- メッシュ ネットワークの確立: Zigbee ネットワークでは多くの場合、メッシュ トポロジが採用されています。これは、デバイスが複数のルートを介して通信できることを意味し、信頼性が向上します。更新されたルーティング テーブルにより、データがネットワークを通じて効率的にルーティングされることが保証されます。
ステップ 6: セキュリティの確立
- キー交換: Zigbee ネットワークではセキュリティが最も重要な懸念事項です。ネットワークに参加した後、デバイスは暗号キーを使用して安全な通信チャネルを確立します。これらのキーはデータの暗号化と復号化に不可欠です。
- トラストセンターの役割: トラスト センターはコーディネーターであることが多く、キー管理において重要な役割を果たします。暗号化キーの交換を監視し、許可されたデバイスのみがネットワークにアクセスできるようにします。
- セキュリティ対策: セキュリティ メカニズムには、ネットワーク内の通信を保護するための事前共有キー、セキュリティ証明書、またはその他の認証方法の交換が含まれており、盗聴や不正アクセスに対する耐性を備えています。

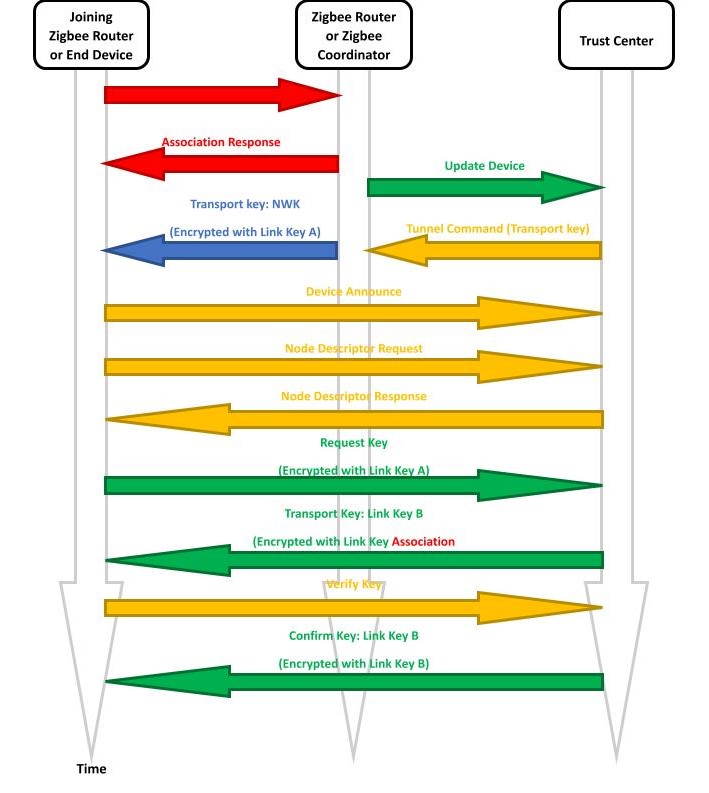

図 2: デバイスの参加を可能にする Zigbee 3.0 ネットワークの図

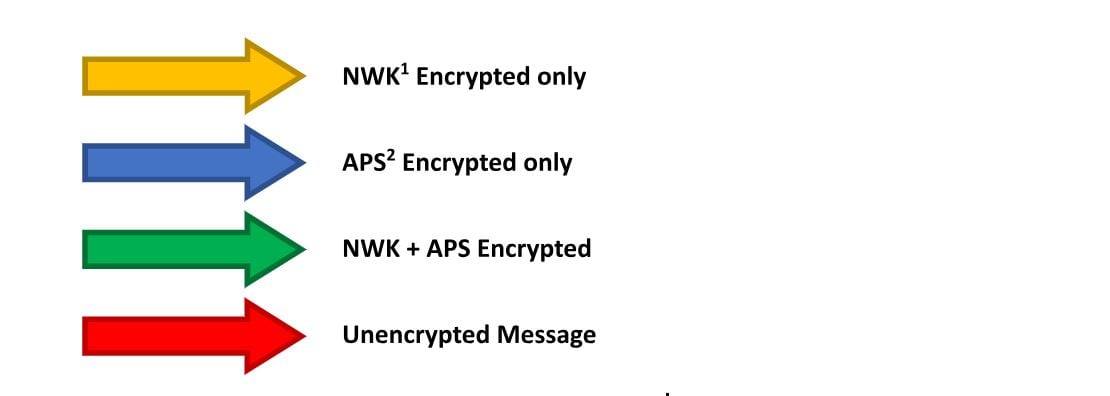

1: network layer
2: application support sublayer
Zigbee のネットワークトポロジは多用途性と適応性を備えているため、幅広いアプリケーションに適しています。コーディネーター、ルーター、エンドデバイスの役割は、ネットワークの安定性と拡張性に貢献します。新しいデバイスが Zigbee ネットワークに参加しようとすると、慎重に調整されたパケット交換プロセスが実行され、既存のネットワークへのシームレスな統合が可能になります。これにより、Zigbee ネットワークは信頼性が高いだけでなく安全であることが保証され、IoT およびホーム オートメーション アプリケーションにとって理想的な選択肢となります。
