PCIe 一致性標準測試

GRL團隊在PCIe領域有著深厚的相關經驗,支援PCI-SIG委員會、Workshop及整個生態系統的使用者。我們提供PCIe 5.0、4.0的ASIC及CEM規格測試。

在PCIe領域,GRL團隊有很深厚的相關經驗,支援PCI-SIG協會、Workshop及整個生態系統的使用者。我們提供認證測試及錯誤排除等服務。

PCIe 5.0、PCIe 4.0 ASIC及CEM規格測試。

IC、終端產品、系統、PCB板及連接器的預認證測試及特性測試:

  • Transmitter & Receiver LinkEQ Electricals & Rx Jitter Margin
  • Tx Pre-emphasis Level Verification & RefClk Jitter
  • Return Loss/Insertion Loss
  • PLL Peaking and Bandwidth
  • Transaction & Link Layer (PTC)
  • Configuration Space (CV)
  • PCIe協議層分析、錯誤排除及壓力測試

PCIe Integrators List(IL)認證目前僅在PCI-SIG Workshops提供服務。在您參與Workshop之前可與GRL一起確認預認證測試結果或是進行錯誤排除。

除了PCIe BASE及CEM規格外,可以在以下連接器規格上進行測試:
  • U.2
  • U.3
  • M.2
  • EDSFF
  • miniSAS
  • 客製的連接器

PCIe 測試



PCIe 介面總覽

PCI Express (Peripheral Component Interconnect Express),簡稱:PCIe,是電腦主機板上的一種匯流排規格,它沿用現有的PCI編程概念及訊號標準。隨著電腦處理器、記憶體及硬碟空間​​不斷​的進步,電腦的資料擷取速度及頻寬必須與時並進​,因此,通過 PCIe 高速介面技術的出現,即可​實現​高速​資料​傳輸的需求。若想知道更多PCIe的相關訊息,請參考:https://pcisig.com/developers



PCI-SIG 介紹

PCI-SIG (Peripheral Component Interconnect Special Interest Group)是一個負責訂定 PCIe的電子工業聯盟。PCI特別興趣小組成立於1992年,為非營利事業團體,其組織參加成員聚集了700多個行業中的專家。若想知道更多PCI-SIG的相關訊息,請參考:https://pcisig.com/



PCIe 測試規範

PCIe的速度需要參考相對的Spec,請參考此連結確認您產品的Spec:https://pcisig.com/specifications



認證專區

GRL可以測試的PCI Express產品類型及範例
PCI-Express-Product-type



技術資源

技術文章:PCIe 4.0 Compliance Test

技術文章:PCIe Gen1/2/3/4

技術文章:PCIe Overview



PCI Express是PCI-SIG的註冊商標。



PCI Express 測試流程



PCI Express測試流程

PCI-Express-test-flow-



(1) 申請VID及會員註冊

如果要取得PCI Express認證,必須註冊以擁有PCI Express VID(Vendor ID)並取得網站的帳號密碼以供產品註冊。

(2) 測試樣品與樣品資訊

請提供兩套測試樣品、以及樣品資訊表。《下載表格》

樣品資訊表記載著您報告上需要呈現的訊息,請確實填寫,並在送測時提供給GRL。其中,產品支援速度進入測試模式手法為重要訊息,請確實提供。測試會依照您填寫的內容執行。

(3) 測試報告

GRL提供的PCI Express測試報告為自我檢測報告。若您的產品需要通過協會官方認證,請參考步驟4

(4) 取得協會官方認證

所有PCI Express產品,認證測試需要在協會活動上進行,若通過,即可取得認證。協會活動請參考:https://pcisig.com/events



PCI Express是PCI-SIG的註冊商標。

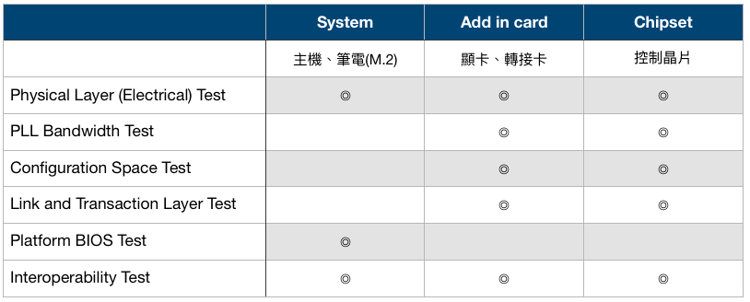

PCI Express 測試項目&使用儀器



PCI Express測試項目

PCIe-test-item

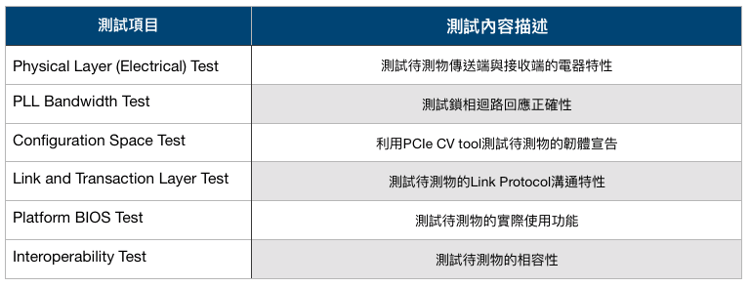

測試項目介紹

PCIe測試項目介紹

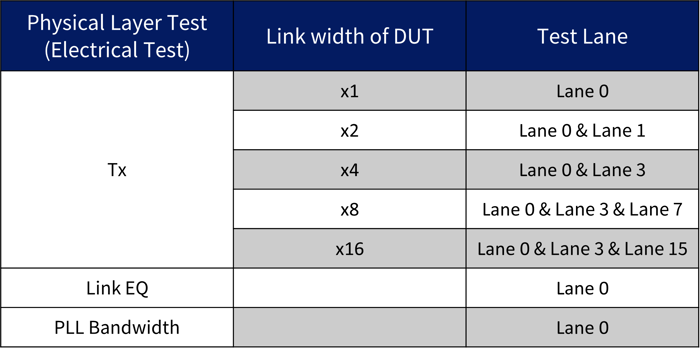

PCIe Electrical 測試細項

圖片2

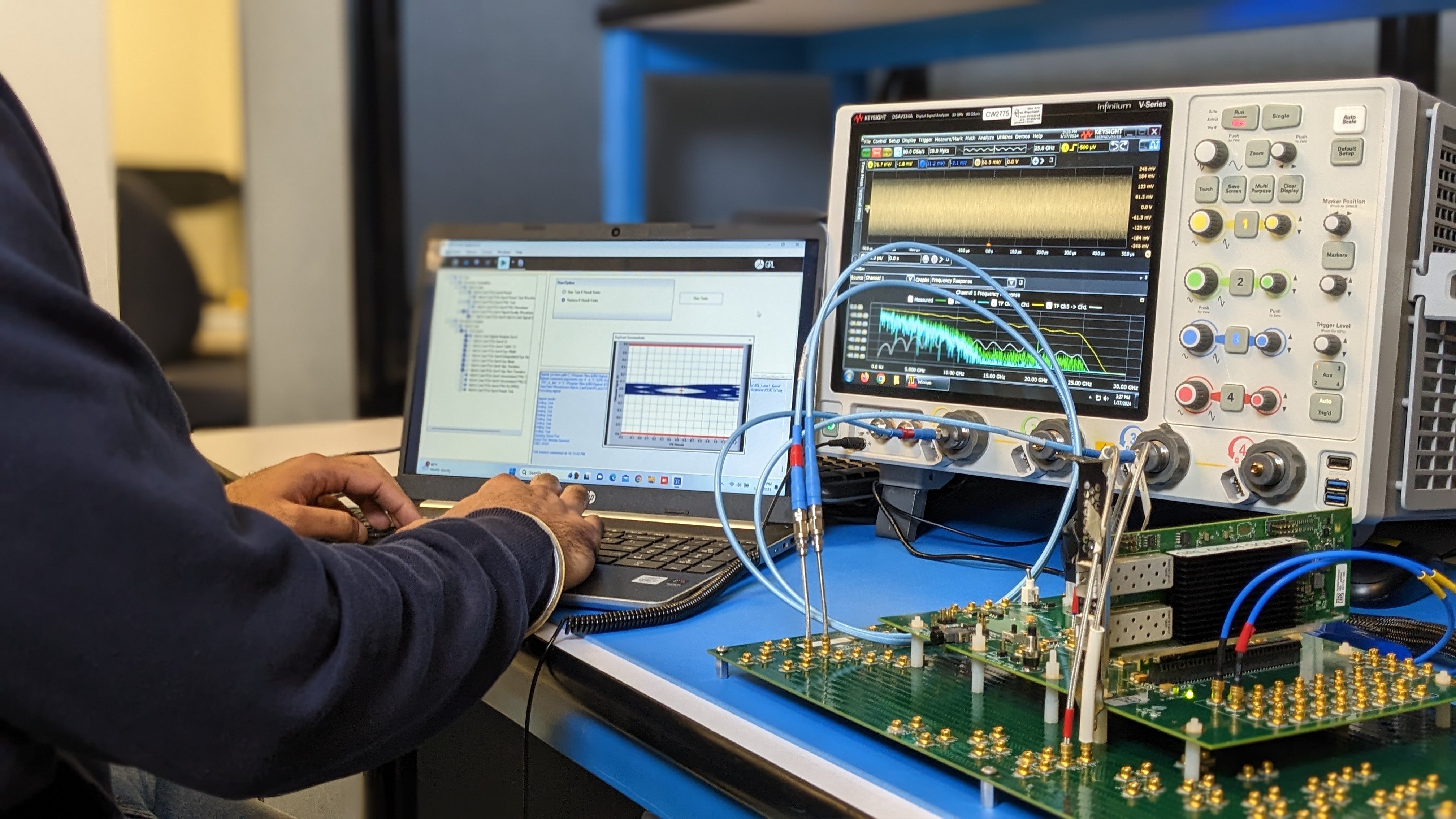

PCI Express 使用儀器

Electrical Test

  • Keysight scope DSOV334A 33GHz
  • Keysight M8020A
  • Anritsu MP1900
  • Tektronix DPO72004C 20 GHz



PCI Express是PCI-SIG的註冊商標。

PCI Express FAQ

會員&測試流程相關問題

1. PCI Express會員申請?

請參考測試流程頁面。

2. 如何查詢有通過PCI Express的產品?

PCI Express Integrator List能夠查詢已通過認證的產品:https://pcisig.com/developers/integrators-list

*注意:您的產品通過認證後,需要填寫Product Listing Request Form才會被列上官網。您可以在此申請:https://pcisig.com/user/login?destination=node/add/integrator-list-item

3. PCI Express測試僅能在PCI Express Workshop拿認證嗎?

是的。目前協會尚未開放任何實驗室能直接進行認證測試。實驗室僅能提供預測試服務,認證部分需要至協會舉辦的Workshop進行。

協會活動請參考:https://pcisig.com/events

4. PCI Express測試完成後,樣品可以拿回去嗎?

可以,承第三題,實驗室僅能提供預測試服務,因此,測試完成後即可將樣品取回。

產品規格&準備事項相關問題

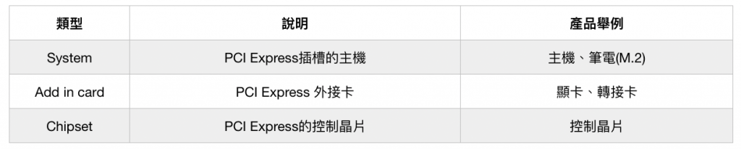

1. 有哪些PCI Express產品GRL可以測試?

以下產品類型GRL皆可進行預測試:

PCI-Express-Product-type-faq



2. PCI Express測試需要準備什麼?
3. PCI Express測試時,樣品需具備何功能?

測試時,請留意待側物:

  1. 可以進入測試模式(請提供進入測試模式的手法)
  2. 保持訊號持續傳輸



PCI Express是PCI-SIG的註冊商標。
