PCIe 컴플라이언스 테스트 & 솔루션

GRL 팀은 PCI-SIG 위원회, 워크샵 및 생태계 전반의 채택자를 지원하는 PCIe에 대한 깊은 역사를 가지고 있습니다. GRL은 PCIe 5.0, 4.0 및 이전 베이스(ASIC) 및 CEM(시스템) 사양 사전 컴플라이언스 테스트를 지원할 수 있습니다.

GRL 팀은 PCI-SIG 위원회, 워크샵 및 생태계 전반의 채택자를 지원하는 PCIe에 대한 깊은 역사를 가지고 있습니다. 제공사항에는 컴플라이언스 테스트 및 디버그가 포함됩니다.

PCIe 5.0, 4.0 및 이전 베이스(ASIC) 및 CEM(시스템) 사양 IC, 엔드포인트(기기), 루트 컴플렉스(호스트/시스템), 백플레인 및 커넥터에 대한 사전 규정 준수 및 특성화:



  • 송신기 및 수신기 LinkEQ 전기 및 Rx 지터 마진
  • Tx 사전 강조 레벨 검증 및 RefClk 지터
  • 반환 손실/삽입 손실
  • PLL 피킹 및 대역폭
  • 트랜잭션 및 링크 계층(PTC)
  • Configuration Space (CV)
  • PCIe 프로토콜 계층 분석, 디버깅 및 스트레스 테스트

PCIe 통합자 목록(IL) 인증은 PCI-SIG 워크샵에서만 사용할 수 있습니다. 워크숍에 참석하기 전에 GRL과 협력하여 적합성을 확인하거나 적합성 관련 문제를 디버그하십시오.

PCIe BASE 및 CEM 폼 팩터 외에도 다음 폼 팩터에서 테스트를 수행할 수 있습니다:
  • U.2
  • U.3
  • M.2
  • EDSFF
  • miniSAS
  • Custom connectors

PCIe Test



PCIe

PCIe로 약칭되는 PCI Express®(Peripheral Component Interconnect Express)는 컴퓨터 마더보드의 버스 사양입니다. 기존 PCI 프로그래밍 개념과 신호 표준을 따릅니다. 컴퓨터, 프로세서, 메모리 및 하드 디스크 공간의 지속적인 발전으로 데이터 전송에 대한 수요가 증가하고 있습니다. PCIe에 대해 알고 싶다면 https://pcisig.com/developers 를 참조하십시요.



PCI-SIG

PCI-SIG(Peripheral Component Interconnect Special Interest Group)는 PCIe 지정을 담당하는 전자 산업 컨소시엄입니다. PCI Special Interest Group은 1992년 비영리 단체로 설립되었습니다. 참여 회원은 700개 이상의 산업 분야의 전문가입니다. PCI-SIG에 대해 더 알고 싶다면https://pcisig.com/ 를 참조하십시요.



최신 버전의 PCIe 사양

PCIe의 다른 속도는 다른 사양을 따라야 합니다. 관련 사양은 https://pcisig.com/specifications 에서 찾으십시요.



인증 분야

GRL 팀은 PCI-SIG 위원회, 워크샵 및 생태계 전반의 채택자를 지원하는 PCIe에 대한 깊은 역사를 가지고 있습니다.

PCIe 5.0, 4.0 및 이전 베이스(ASIC) 및 CEM(시스템) 사양 IC, 엔드포인트(장치), 루트 컴플렉스(호스트/시스템), 백플레인 및 커넥터에 대한 사전 준수 및 특성화:

  • 송신기 및 수신기 전기 및 Rx 지터 마진
  • Tx 사전 강조 레벨 검증 및 RefClk 지터
  • 반환 손실/삽입 손실
  • PLL 피킹 및 대역폭
  • 트랜잭션 및 링크 계층(PTC)
  • Configuration Space (CV)
  • PCIe 프로토콜 계층 분석, 디버깅 및 스트레스 테스트

PCIe 로고 인증은 PCI-SIG 워크샵에서만 사용할 수 있습니다. 워크숍에 참석하기 전에 GRL과 협력하여 규정 준수를 확인하거나 규정 준수 관련 문제를 디버그하십시오.

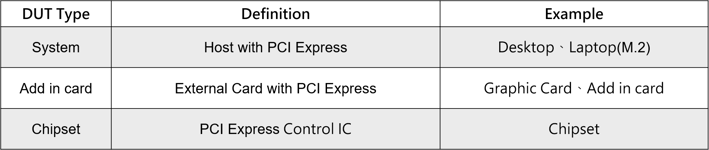

PCI Express는 아래 제품 유형으로 테스트할 수 있습니다.


PCIe-testing-table



Technical Tools

Software



PCI Express 테스트 프로세스



PCI Express 테스트 프로세스

PCIe-test-process



(1) 회원가입 및 VID

PCI Express 인증을 받으려면 PCI Express VID(Vendor ID)가 있어야 하고 제품 등록을 위한 웹사이트 계정을 얻어야 합니다.

(2) 테스트 샘플 및 제품 정보

  • 두 세트의 테스트 샘플을 제공하십시오.
  • 제품 정보: 테스트 시작 전 양식을 작성하여 GRL에 제공해주시면 테스트에 제품 정보를 참고하여 테스트 보고서에 활용하도록 하겠습니다. <클릭하여 다운로드>
    * 제품 속도 및 테스트 모드 진입 방법은 중요한 정보이므로 테스트 전 반드시 제공해주시기 바랍니다. 그에 따라 테스트가 진행됩니다.

(3) 테스트 리포트

PCI Express 테스트 보고서는 자체 테스트 보고서 전용입니다.

제품이 공식 인증을 통과해야 하는 경우 단계 (4)를 참조하십시오.

(4) 협회 공인인증서 획득

PCI Express 제품이 PCI-SIG에 의해 인증되어야 하는 경우 인증 테스트는 PCI-SIG 이벤트에서 실행되어야 합니다. 제품은 인증 테스트에 대한 합격 결과를 받은 후 인증을 받을 수 있습니다.

PCIe 이벤트는 https://pcisig.com/events 를 참조하십시요.

PCI Express 테스트 항목 및 사용 기기

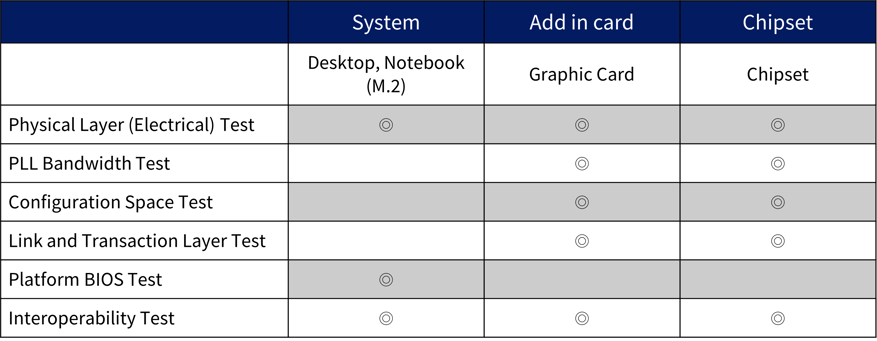

PCI Express 테스트 항목

圖片1



테스트 항목 소개

圖片1-1

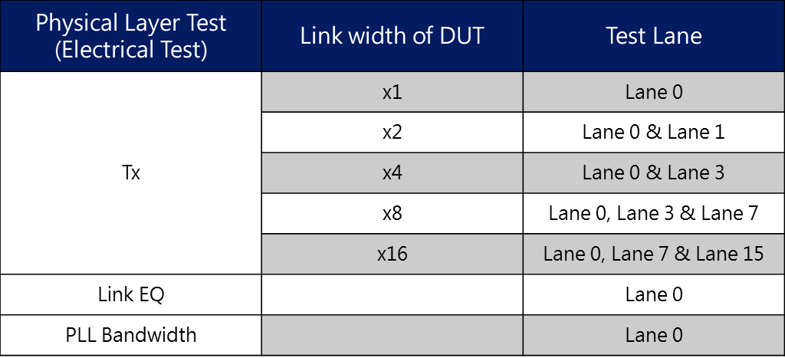

PCIe 전기 테스트

圖片2-1



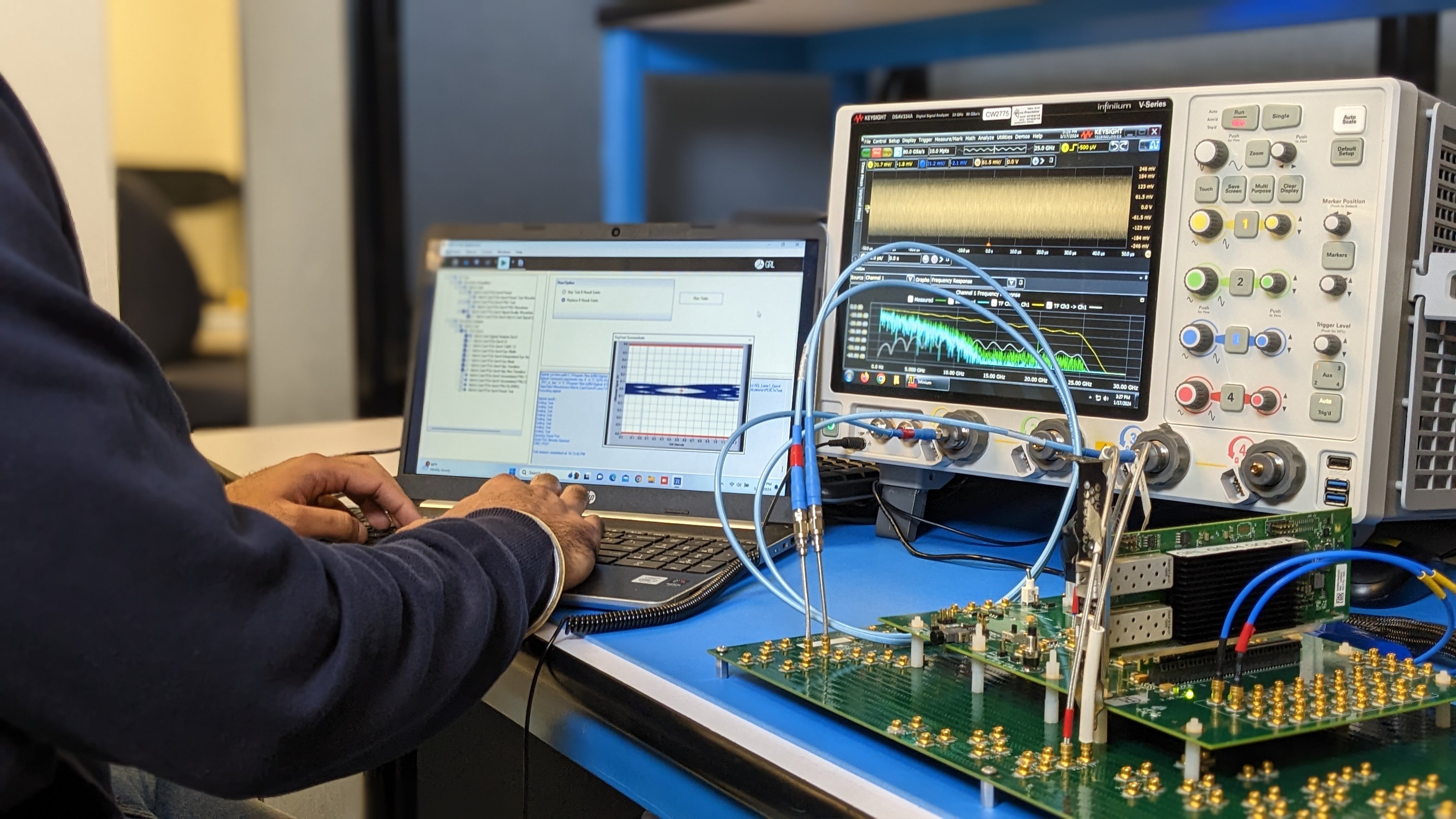

PCI Express 사용 기기

Electrical Test:

  • Keysight scope DSOV334A 33GHz
  • Keysight UXR0254A
  • Keysight M8020A
  • Anritsu MP1900



PCI Express는  PCI-SIG의 등록상표입니다.

PCI Express FAQ

Membership & Test Process

1. PCI Express® 회원이 되는 방법은 무엇입니까?

<PCI Express 테스트 프로세스> 를 참조하십시요.

2. 인증된 PCIe 제품은 어디에서 찾을 수 있습니까?

PCI Express 통합자 목록은 인증을 통과한 제품을 조회할 수 있습니다: https://pcisig.com/developers/integrators-list

*참고: 제품 인증 후 공식 웹사이트에 등재되기 위해서는 제품 목록 요청 양식을 작성해야 합니다.
여기에서 신청하십시오:

https://pcisig.com/user/login?destination=node/add/integrator-list-item

3. PCI Express 테스트는 PCI Express Workshop에서만 인증할 수 있습니까?

네. 현재 협회는 인증을 직접 발급할 연구소를 위임하지 않았습니다. 실험실은 사전 테스트 서비스만 제공할 수 있으며 인증 부분은 인증서를 얻기 위해 협회 사무실 워크숍에 가야 합니다.

협회 활동은https://pcisig.com/events 를 참조하십시오.

4. PCI Express 테스트가 완료된 후 샘플을 반품할 수 있습니까?

예, 사전 테스트 서비스만 제공할 수 있으므로 테스트가 완료된 후 샘플을 반품할 수 있습니다.

제품 사양 & 준비

1. GRL이 테스트할 수 있는 PCI Express 제품은 무엇입니까?

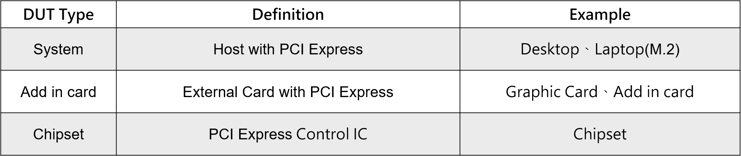

GRL을 사전 테스트할 수 있는 제품 유형은 다음과 같습니다:

PCIe-testing-table



2. PCI Express 테스트를 위해 무엇을 준비해야 합니까?
3. PCI Express 테스트 중 테스트 샘플에 필요한 기능은 무엇입니까?

테스트할 때 테스트 샘플을 확인하십시오:

  1. 테스트 모드 진입 가능 (테스트 모드 진입 방법을 알려주세요)
  2. 지속적인 전송 신호를 유지하십시오.
