Ethernet 一致性測試

GRL可以針對Host、Hub、Switch及Router提供Ethernet 10M、100M、1000M的測試。透過Ethernet一致性測試,我們能夠協助您的產品達成期望的表現。

GRL提供深入的專業知識,解決網路和背板技術PHY層驗證問題。服務包含一致性標準測試與錯誤排除服務。

IEEE 802.3電性與光學特性及OIF-CEI網路與最高支援到400G的背板標準驗證,包含56/112Gb/s PAM4、Base-CX/KR/KX、 XAUI/CAUI/CAUI4/CDAUI/200GAUI-4與400GAUI-8;10GBASE-T;CEI 25G/56G及無限頻寬:



  • PHY一致性測試
  • SERDES/IC性能測試
  • 系統驗證
  • 背板
  • 網路轉接器

Ethernet測試



Ethernet介面總覽

Ethernet又稱為乙太網路,其技術為電腦區域網路,是家庭及工作環境中非常常見的介面。它可將桌機、筆電和伺服器連接到網路由器或交換器中。Ethernet是歸類在IEEE 802.3規範中,也是市場上歷史最悠久也被普遍應用的介面,為了符合市場需求,其效能、傳輸距離、互通性都越來越好,目前最高規格已經到了400G的傳輸速度。若想參考更多相關訊息,請參考:http://www.ieee802.org/3/



Ethernet標準制定組織:IEEE

美國電子電機工程師學會(IEEE)為世界上最大的專業協會,其宗旨在於為世界創造更先進的生態環境。此協會聚集世界160多個國家,吸收超過423,000的技術專家,積極發展科技創新,並致力於為電機、科技運算、資通等領域發聲和標準制定。若想知道更多相關訊息,請參考:https://www.ieee.org/



Ethernet測試規範

  • IEEE Std 802.3TM-2018 (Revision of IEEE Std 802.3-2015)
  • SFF-8431 Specifications for Enhanced Small Form Factor Pluggable Module SFP+ Revision 4.1, – Jul. 6, 2009


測試專區

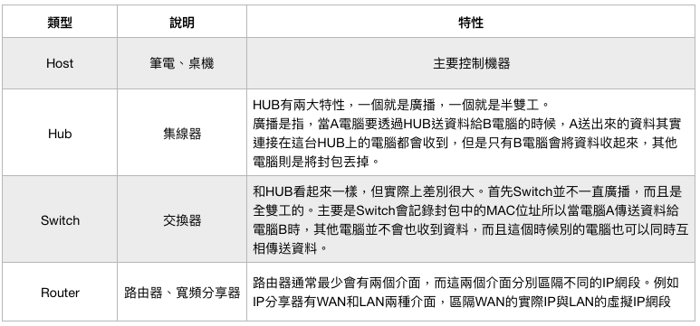

我們可以測試的Ethernet產品類型及範例:

Ethernet-product-type



技術資源

  • 技術文章:高速乙太網路(Gigabit Ethernet)進階介紹
  • 技術文章:淺談Ethernet 帶你入門學習乙太網路

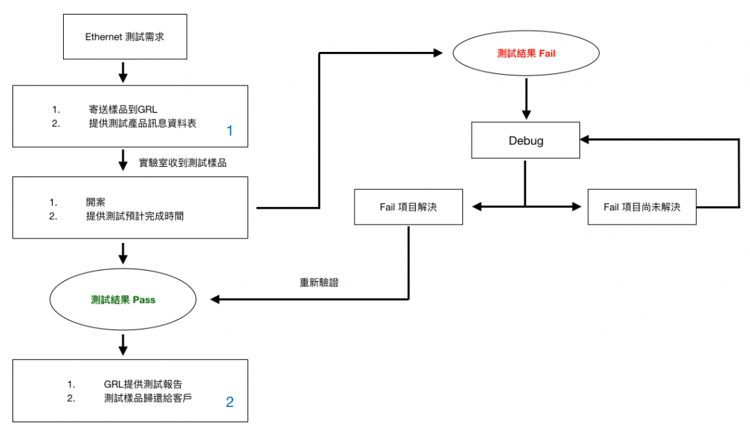

Ethernet 測試流程



Ethernet 測試流程

Ethernet-test-flow-tw



(1) 提供測試產品資訊表

產品資訊表將記錄您報告上想要呈現的資訊。需確實填寫,並在送測時提供給GRL。《下載表格》

其中,產品支援速度進入測試模式手法為重要訊息,請確認並確實提供。測試會依照您填寫的內容進行。



(2) GRL提供測試報告

Ethernet測試報告為自我檢測報告。

Ethernet 測試項目 & 使用儀器



Ethernet 測試項目

10/100/1000 Base-T測試項目

Ethernet-101001000-test-item

10G Base-T測試項目

10G-Base-T-test-item

SFP+ & QSFP+測試項目

Ethernet-SFP-QSFP-test-item



Ethernet 測試使用儀器

10/100/1000 Base-T測試:

  • Keysight DSO9254A 2.5 GHz Oscilloscope
  • Keysight E5071C ENA

10G Base-T測試:

  • Keysight DSOV334A33 GHz Oscilloscope
  • Keysight E5071C ENA

SFP+ & QSFP+測試:

  • Keysight DSOV334A33 GHz Oscilloscope

Ethernet FAQ

測試前

1.Ethernet測試前需要提供什麼?

詳細參考Ethernet測試流程

2. Ethernet送測樣品的設定?

測試前,請確認您的產品可以順利進入測試模式。測試將在測試模式下進行,煩請提供進入測試模式的手法或指令給GRL。

有任何疑問歡迎聯絡我們確認。

測試中

1. 產品若有支援Low Power模式,測試中需不需要關閉?

測試時,每個測項的時間至少5~10分鐘。若產品支援Low Power模式,您的產品必須可以關掉Low Power模式以利測試。若您的產品測項還沒跑完就進入休眠或待機模式,測試儀器會判Fail。

測試後

1. 測試完成後,樣品可以取回嗎?

可以。

若您的產品比較特殊,GRL可能會偵詢您的同意,多留樣品2個月。
