Ethernet 컴플라이언스 테스트

GRL은 호스트, 허브, 스위치 및 라우터에 대해 이더넷 10M, 100M, 1000M 테스트를 제공합니다. 이더넷 컴플라이언스 테스트를 통해 제품 성능을 확인할 수 있게 도울 수 있습니다.

GRL은 네트워킹 및 백플레인 기술을 위한 PHY 레이어 적합성을 다루는 깊은 전문 지식을 제공합니다. 오퍼링에는 표준 준수 및 디버그가 포함됩니다.

56/112Gb/s PAM4, Base-CX/KR/KX, XAUI/CAUI/CAUI4/CDAUI/200GAUI-4 및 400GAUI를 포함하여 최대 400G의 IEEE 802.3 및 OIF-CEI 네트워킹 및 백플레인 표준의 전기적 및 광학적 특성화 8; 10GBASE-T; CEI 25G/56G; 및 인피니밴드:

  •  PHY Conformance
  • Characterization for SERDES/IC
  • Hosts
  • Backplanes
  • Network Adapters

이더넷 테스트



이더넷

이더넷 기술은 가정 및 작업 환경에서 매우 일반적인 인터페이스인 컴퓨터 영역 네트워크 제품군입니다. 데스크톱, 랩톱 및 서버를 네트워크 라우터 또는 스위치에 연결할 수 있습니다. 이더넷은 IEEE 802.3 사양으로 분류됩니다. 또한 시장에서 가장 오래되고 일반적으로 사용되는 인터페이스입니다. 시장 수요를 충족시키기 위해 성능, 전송 거리 및 상호 운용성이 지속적으로 향상되고 있습니다. 현재 최고 사양은 400G 전송 속도에 도달했습니다. 관련 정보는 다음을 참조하십시오:

http://www.ieee802.org/3/



IEEE

IEEE(Institute of Electrical and Electronics Engineers)는 세계 최대의 전문 협회로 전 세계를 위해 보다 발전된 생태 환경을 조성하는 것을 목적으로 합니다. 이 협회는 기술 혁신을 적극적으로 개발하고 전기 기계, 기술 컴퓨팅 및 정보 통신 분야의 음성 표준 공식화에 전념하고 있습니다. 관련 정보를 더 알고 싶으시면:

https://www.ieee.org/



이너넷 테스트 사양 최신 버전

  • IEEE Std 802.3TM-2018(IEEE Std 802.3-2015 개정판)
  • SFF-8431 향상된 소형 폼 팩터 플러그형 모듈 SFP+ 개정판 4.1의 사양 – 2009년 7월 6일


테스트 분야

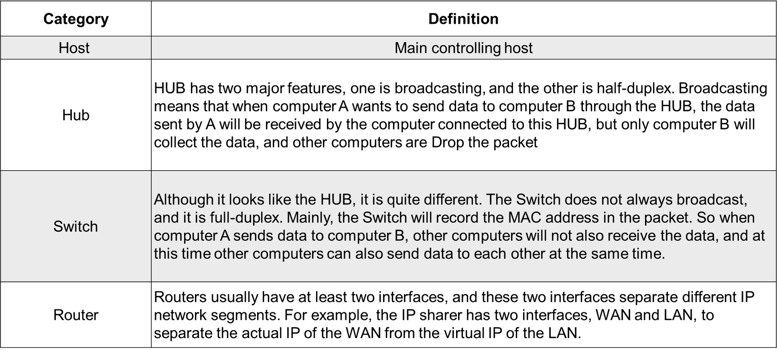

아래 제품 유형에 대한 이더넷 테스트를 제공합니다.

Ethernet-test-table





Technical Resource

  • Application Note: Ethernet Introduction



Technical Tools

Software

  • PAM4 receiver automated test software Tektronix (GRL-PAM4-RXA)
  • SFP+/QSFP+ receiver automated test software Tektronix BERTScope™ (GRL-SFPP-RX)

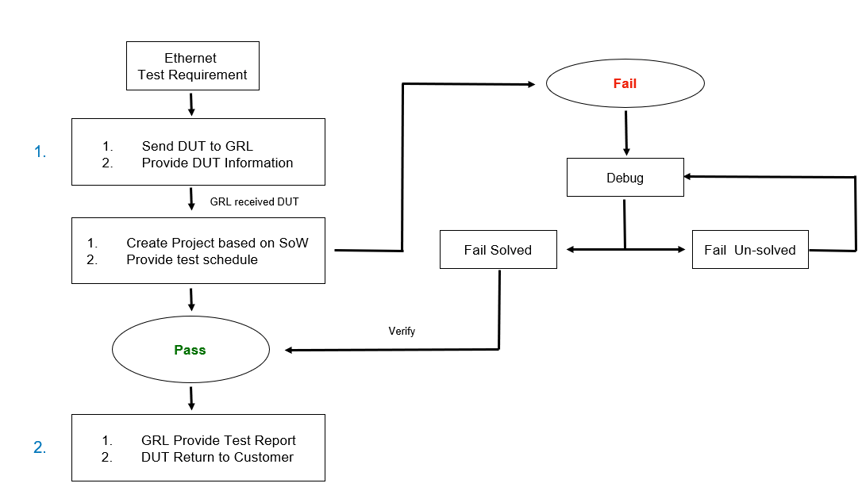

이더넷 테스트 프로세스



이더넷 테스트 프로세스

Ethernet-test-flow-chart





(1) 제품 정보 양식

제품 정보 양식에는 제품의 주요 정보가 기록됩니다. 테스트를 시작하기 전에 작성 해주세요. <양식 다운로드>

제품 속도 및 테스트 모드 진입 방법은 중요한 정보이므로 반드시 제공해야 합니다. 입력하신 내용에 따라 테스트가 진행됩니다.



(2) 테스트 보고서

이더넷 테스트 보고서는 자체 테스트 보고서입니다. GRL은 테스트가 완료된 후 제공합니다.

이더넷 테스트 항목 및 사용 기기



이더넷 테스트 항목

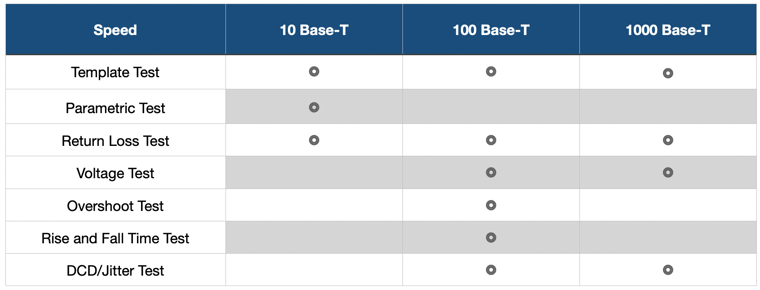

- 10/100/1000 Base-T 테스트 항목

Ethernet-speed-table

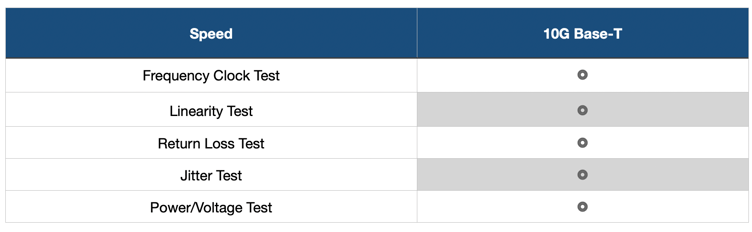

- 10G Base-T 테스트 항목

Ethernet-10g-base

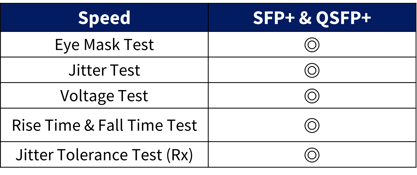

- SFP+ & QSFP+ 테스트 항목

圖片18

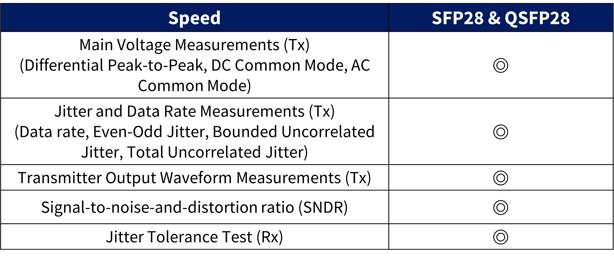

- SFP28 & QSFP28 테스트 항목

圖片19



이더넷 테스트 기기

10/100/1000 Base-T Test:

  • Keysight DSO9254A 2.5 GHz Oscilloscope
  • Keysight E5071C ENA

10G Base-T Test:

  • Keysight DSOV334A33 GHz Oscilloscope
  • Keysight E5071C ENA

SFP+ & QSFP+ Test:

  • Keysight DSOV334A33 GHz Oscilloscope
  • Anritsu MP1900A

SFP28 & QSFP28 Test:

  • Keysight DSOV334A33 GHz Oscilloscope
  • Anritsu MP1900A

이더넷 FAQ

테스트 전

1. 이더넷 테스트 전에 무엇을 제공해야 합니까?

자세한 내용은 이더넷 테스트 프로세스 페이지를 참조하십시오.

2. 이더넷 전송 테스트 샘플의 설정은 무엇입니까?

테스트하기 전에 제품이 테스트 모드에 원활하게 들어갈 수 있는지 확인하십시오. 테스트는 테스트 모드에서 수행해야 합니다. 테스트 모드로 들어가는 방법을 GRL에 알려주세요. 질문이 있는 경우 테스트 전에 저희에게 연락하십시오.

테스트 진행중

1. 제품이 저전력 모드를 지원하는 경우 테스트 중에 전원을 꺼야 합니까?

테스트 중 각 항목의 시간은 최소 5분입니다. 제품이 저전력 모드를 지원하는 경우 테스트 중단을 방지하려면 제품에서 저전력 모드를 끌 수 있어야 합니다. 테스트 항목이 소진되기 전에 제품이 절전 모드 또는 대기 모드에 들어가면 테스트 결과는 실패합니다.

테스트 후

1. 테스트 완료 후 샘플을 돌려 받을 수 있나요?

예.

귀하의 제품이 매우 특별한 경우 GRL은 귀하의 동의를 구하고 샘플을 2개월 동안 보관할 수 있습니다.
