GRL是DP認證測試領域的領先實驗室,與所有主要關鍵成員一同參與DP標準的制定。

DP 1.4DP over USB Type-C(DP Alt Mode)認證、預認證測試及錯誤排除服務,包括Sources、Sinks、線纜、轉接器與Hubs:



  • 所有速率的電性測試(RBR、HBR、HBR2、HBR3)
  • Link Layer & EDID
  • 相容性測試
  • Multi-Stream(MST)和其他DP功能測試
若有DP2.0預測試需求,請聯絡GRL。

DisplayPort 測試


DisplayPort 介面總覽

DisplayPort(簡稱DP),此介面源於2006年中發布,其介面應用在桌機、筆記型電腦、螢幕 、轉接配件或線材都廣泛使用,在歐美市場中更是深受喜愛的介面之一。 此介面的設計是為取代傳統的VGA、DVI和FPD-Link(LVDS)介面。目前,DisplayPort技術最新規格為DP 2.0,DP 2.0介面單通道已可達20G,且解析度可以到達16K 60Hz。



DisplayPort 官方認證協會:VESA

Video Electronics Standards Association(VESA)協會為非營利性組織,並由280多個軟、硬體、電腦、顯示器、及零配件製造商組織而成。主要目標在標準化的數位式視訊介面技術。特別的是,該介面免繳交權利金。更多VESA協會的內容,請參考:http://www.vesa.org/



DisplayPort 測試規範

VESA DisplayPort (DP) Standard Version 2.0 – 26 June, 2019



認證專區

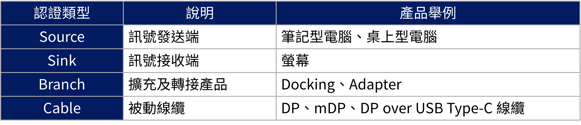

GRL可以認證的DisplayPort產品類型及範例

DP-product-type


技術資源
  • 技術文章:DisplayPort™ 2.0 Overview
  • 技術文章:VESA Adaptive-Sync 介紹及認證
  • 演討會講義:DisplayPort 接收端測試與方案解讀



USB Type-C® & USB-C® 是 USB Implementers Forum的商標。

DisplayPort & DP是VESA的商標。

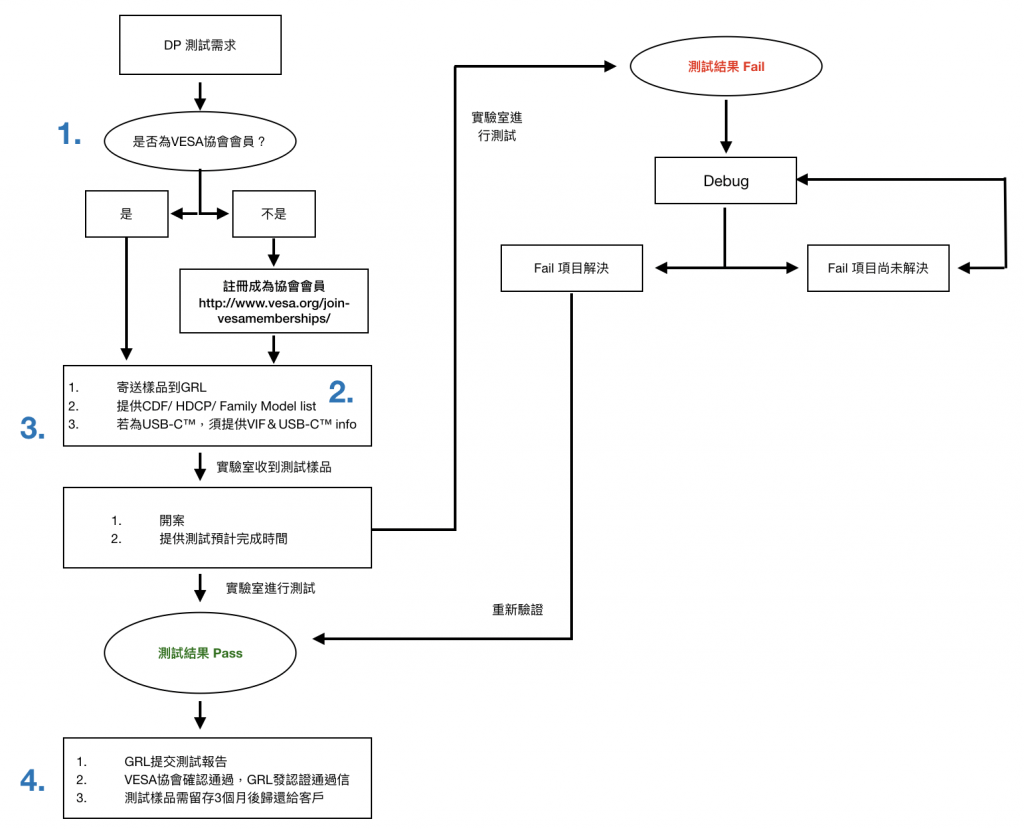

DisplayPort 認證流程


DisplayPort 認證流程

Dp-compliance-test-flow-tw



(1) 成為VESA會員

您可以上協會網站查詢您的公司名稱是否為協會會員《點我查詢》

會員可以是OEM或Branding廠商,二擇一即可。

若兩者皆非會員,請至VESA官網線上申請


(2) 測試所需文件:CDF/HDCP Form/Family model list是什麼?
  • CDF(Capability Declaration Form):此表單會記錄您產品的能力。標準測試進行中,會確認您填寫的內容及測試結果是否一致。此表單為測試必要文件,您需要具有協會會員資格才能下載。
  • HDCP : 此表單非必填。若您的產品支援HDCP1.x或HDCP2.x,則須要提供此文件,HDCP表單可至DCP協會下載

DisplayPort認證時,HDCP2.x與HDCP1.x為Optional測項,若待測物支援HDCP2.x,才需要通過測試

  • Family Model list:主認證型號若有延伸型號(Family Model),不需另外再做測試。在認證進行前請提供Family Model申請表給GRL,我們會幫您一同提交給協會審核。《下載表格》
    延伸型號須符合以下三項條件:
    • 延伸型號無任何硬體更動(除外觀、機殼設計/顏色變更)
    • 延伸型號無任何軟體&韌體更動
    • 延伸型號上的DisplayPort硬體、線路設計無任何更動



(3) 如果您的產品為USB Type-C® 接頭,需要提供VIF & USB Type-C® info。
  • VIF(Vendor Info File):如果您的產品為USB Type-C®接頭即支援Power Delivery,測試需要提供VIF。VIF記錄著您產品的PD能力。在進行測試的時候,標準測試儀器會匯入此檔案,以比對產品的實際功能。此檔案為測試必要文件,請在送測前準備好。VIF產生器可至USB-IF官方網站下載。
  • USB Type-C®資訊:產品若為USB Type-C®接頭,請提供此產品使用的控制器、晶片等訊息,此為測試必要文件。《下載表格》



(4) 產品已經測試通過,後續流程為何?

您的產品通過認證測試後,您僅會收到GRL寄送的Congratulation Letter Email。

若您的產品要被列在VESA官網上,有以下兩種作法:

  1. 於CDF中填妥"Certified Product Website Posting Information"。產品於GRL通過認證測試後,由GRL連同Pass報告一起提交至協會。
  2. 產品於GRL通過認證並收到GRL寄送的Congratulation Letter Email後,用此封信件直接回覆協會聯絡人:moderator@vesa.org,表明產品需被列至協會網站的需求即可。

(如果沒有進行以上任一步驟,產品不會被列在VESA官網上)



USB Type-C® & USB-C® 是 USB Implementers Forum的商標。

DisplayPort & DP是VESA的商標。



DisplayPort 認證測試項目 & 使用儀器

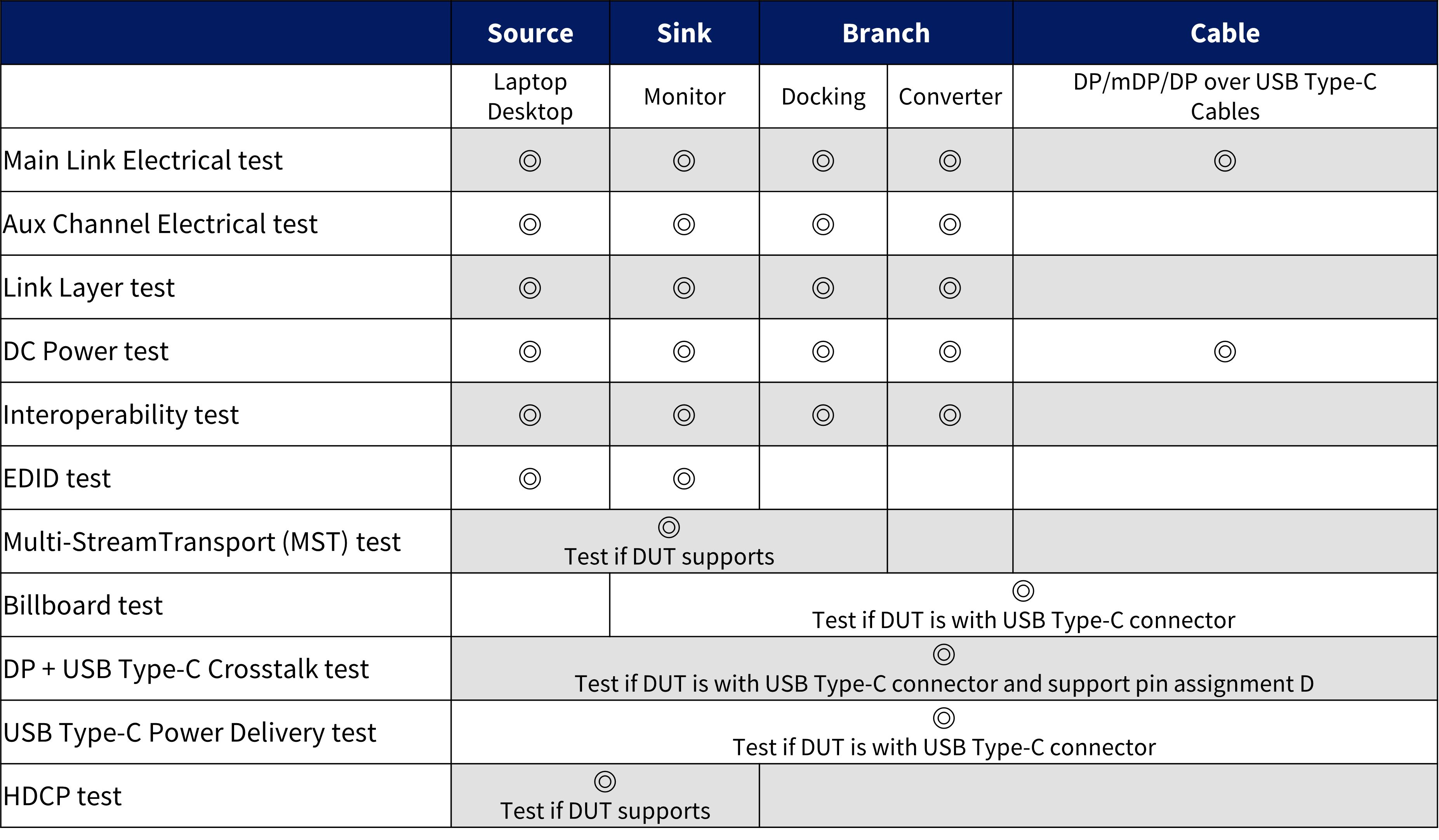

DisplayPort 認證測試項目
  • VESA可以認證的產品類型及測試項目

DP-cableconn-general-test-item



DisplayPort 認證測試使用儀器

Main Link Electrical test

  • Keysight scope DSOV334A 33GHz
  • Tektronix BERTScope12500
  • Anritsu MP1900

Aux Channel Electrical test

  • Keysight scope MSOS254A 2.5GHz

Link Layer test

  • Unigraf UCD-400
  • QuantumData 980

DC Power test

  • Power Meter

Interoperability test

  • Certified DisplayPort Sink and Source

EDID test

  • Unigraf DPR-100/DPT-120
  • QuantumData 882E

Multi-Stream Transport(MST)  test

  • 四台Dell U2417H
  • ST Micro Aux Monitor
  • Unigraf DPA-400

Billboard test

  • USB test tool: Command Verifier

DP+USB Crosstalk test

Power Delivery test

HDCP test

  • Unigraf UDC-400
  • QuantumData 980

USB Type-C® & USB-C® 是 USB Implementers Forum的商標。

DisplayPort & DP是VESA的商標。

DisplayPort FAQ

會員&測試流程相關問題

1. VESA會員查詢及申請?

查詢貴公司是否為VESA會員

您可以上協會網站查詢您的OEM/原廠是否為協會會員《點我查詢》

申請會員

(會員可以是OEM或Branding廠商,二擇一即可)

2. 誰可以使用DP Logo?
  • 通過測試
  • 簽署VESA DisplayPort Trademark License Agreement

若貴公司的產品已經通過測試,還需要與VESA簽署 VESA DisplayPort Trademark License Agreement才能使用DP Logo。

此文件每間公司只需要簽署一次即可使用,不需要額外付費。

3. 如何查詢有被VESA認證的產品?

您的產品若通過測試,只會收到GRL寄送的一封Congratulation Letter email。

若您的產品要被列在官網上(查詢網址),請依循以下做法:

  • 產品於GRL通過認證並收到GRL寄送的Congratulation Letter Email
  • 用上述信件直接回覆協會聯絡人:moderator@vesa.org
  • 表明產品需被列至協會網站的需求即可

(如果沒有進行上述步驟,產品不會被列在VESA官網上)

4. DisplayPort 認證通過後,樣品可以取回嗎?

樣品拿到認證後,需在實驗室留存3個月,3個月後即可取回。

5. DisplayPort logo應該怎麼使用?

您可以參考VESA協會公布的logo注意事項《點我看全文》

6. Family Model需要額外再認證一次嗎?

主認證型號若有延伸型號(Family Model),不需另外再做測試。認證進行前請提供Family Model申請表給GRL,我們會幫您一同提交給協會審核:《下載表格》

延伸型號(Family Model) 須符合以下三項條件:

  • 延伸型號無任何硬體更動( 除外觀、機殼設計/顏色變更)
  • 延伸型號無任何軟體&韌體更動
  • 延伸型號上的DisplayPort硬體、線路設計無任何更動

產品規格&準備事項相關問題

1. 哪些DisplayPort cable可以認證?

Passive cable都可以過認證,Active cable則沒有測試規範,無法過認證。如需測試請與業務人員詢問。

  • Passive cable:線纜內沒有IC
  • Active cable:線纜內有Retimer或Redriver IC
2. 哪些產品屬於DisplayPort Branch Device類別並且可以過認證?
  • 支援MST的Monitor
  • DP轉各式Legacy的Adapter(DVI/VGA/HDMI)
  • DP over USB Type-C®轉各式Legacy的Adapter(DVI/VGA/HDMI)

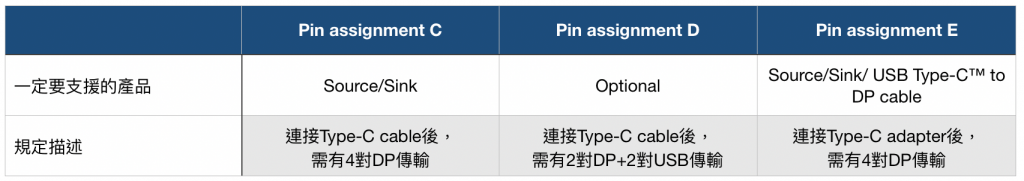

3. DisplayPort 對於Pin assignment的規定?

DisplayPort針對Pin assignment的規定如下。

*Source/Sink產品一定要Pin C & Pin E。

DP-Pin-assignment

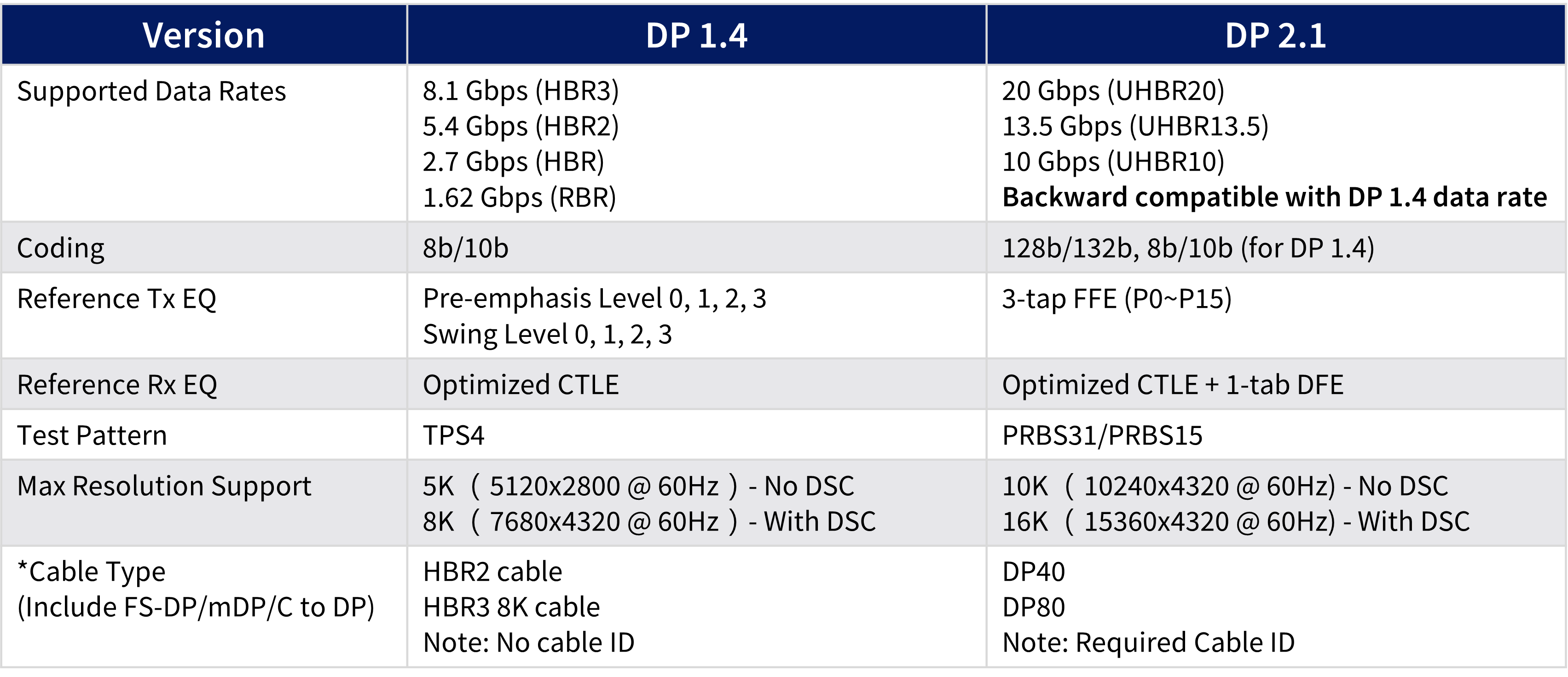

4. DisplayPort 2.0與以往DisplayPort 1.4或DisplayPort 1.2的差異?

針對DisplayPort傳輸量、編碼方式、EQ、顯示器壓縮串流(Display Stream Compression)即解析度統整如以下:

*EQ的部分(藍色為Optional)

DP-2.0-comparison
