GRL은 DP 컴플라이언스 테스트 개발에 기여하는 선도적인 연구소이며 DP 표준의 모든 주요 참여자와 협력합니다.

USB Type-C를 통한 DP 1.4 및 DP(DP Alt 모드) 소스, 싱크, 케이블, 어댑터 및 허브에 대한 로고 인증, 사전 적합성 및 디버깅 서비스:

  • 모든 속도의 전기(RBR, HBR, HBR2, HBR3)
  • 링크 레이어 & EDID
  • 상호 운용성
  • 멀티스트림(MST) 및 기타 DP 기능(옵션)
소스 및 싱크에 대한 DisplayPort DP40 / DP 80 UHBR 케이블 로고 인증 서비스 및 DP 2.0 초기 테스트 서비스도 가능합니다.

자세한 내용은 GRL에 문의해주세요.

DisplayPort 테스트


DisplayPort 테스트

DisplayPort(DP) 인터페이스는 2006년 중반 출시될 때부터 시작되었습니다. 인터페이스 응용 프로그램은 데스크탑, 랩톱, 화면, 어댑터 및 케이블에 널리 사용되며 유럽 및 미국 시장에서 잘 알려진 인터페이스 중 하나입니다. 이 인터페이스는 기존의 VGA, DVI 및 FPD-Link(LVDS) 인터페이스를 대체하도록 설계되었습니다. 최신 DisplayPort 기술은 DisplayPort 2.0이며 채널당 20G에 도달할 수 있으며 해상도는 16K 60Hz에 도달할 수 있습니다. 자세한 내용은 https://vesa.org/를 참조하십시오.



DisplayPort 공식 인증: VESA

VESA(Video Electronics Standards Association)는 280개 이상의 소프트웨어, 하드웨어, 컴퓨터, 모니터 및 부품 제조업체로 구성된 비영리 조직입니다. 그들의 주요 목표는 디지털 비디오 인터페이스 기술을 표준화하는 것입니다. 특히 이 인터페이스는 로열티 지불이 면제됩니다. VESA 협회에 대해 더 알고 싶다면 http://www.vesa.org/를 참조하십시오.



VESA는 최신 버전의 사양을 발표했습니다.

VESA DisplayPort (DP) 표준 버젼 2.0 – 2019년 6월 26일



인증분야
  • GRL이 인증할 수 있는DisplayPort 제품 유형의 예

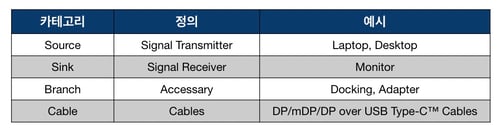

DP 테이블



기술 자원



USB Type-C® & USB-C® 是 USB Implementers Forum의 상표입니다。

DisplayPort & DP는 VESA의 상표입니다。

DisplayPort 인증 프로세스


DisplayPort 인증 프로세스

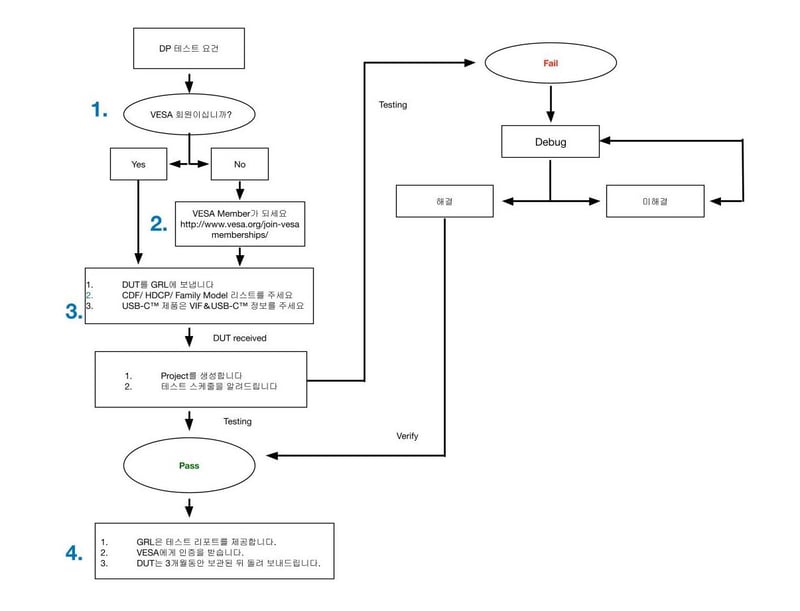

DP 테스트 플로우-1



(1) VESA회원이 되십시오

협회 웹사이트를 방문하여 귀하의 회사 이름이 협회 회원인지 확인하십시오.《여기를 클릭하여 확인하세요

회원가입

(멤버는 OEM 또는 브랜드 제조업체가 될 수 있으며 하나를 선택할 수 있습니다.)
https://vesa.org/join-vesamemberships/

(2) CDF/HDCP Form/Family model 이 무엇입니까?
  • CDF (Capability Declaration Form):
    이 양식은 제품의 기능을 기록합니다. 표준 테스트가 진행 중이며, 입력하신 내용과 테스트 결과가 일치하는지 확인합니다. 이 양식은 테스트에 필요합니다. 다운로드하려면 협회 회원이어야 합니다.《양식 다운로드》
  • HDCP :
    이 양식은 선택 사항입니다. 제품이 HDCP1.x 또는 HDCP2.x를 지원하는 경우 이 문서를 제공해야 합니다. HDCP 양식은《DCP 공식 웹사이트》 에서 찾을 수 있습니다.

DisplayPort 인증의 경우, HDCP2.x 및 HDCP1.x는 선택적 테스트 항목이지만 HDCP2.x가 지원되는 경우 테스트를 통과해야 합니다.

  • Family Model 목록:
    주요 인증 모델은 확장 모델(Family Model)이 있는 경우 추가 테스트가 필요하지 않습니다. 인증 전에 Family Model 신청서를 GRL에 제공해주시면 협회 검토를 위해 제출하여 Family Model list 다운로드를 도와드리겠습니다.
    Family Model은 다음 세가지 조건을 따라야 합니다.《양식 다운로드》
    • 확장 모델에는 하드웨어 변경 사항이 없습니다(케이스 디자인, 색상 변경 제외).
    • 확장 모델에 대한 소프트웨어 및 펌웨어 변경 없음
    • 확장 모델의 DisplayPort 하드웨어 디자인은 변경되지 않은 상태로 유지됩니다.
(3) 제품에 나온 USB Type-C® 커넥터가 있고 DP 대체 모드를 지원하는 경우 VIF(Vendor Information File) 및 USB Type-C® 정보를 제공해야 합니다。
  • VIF
    제품에 USB-Type-C® 커넥터가 있고 DP 대체 모드를 지원하는 경우. VIF는 테스트에 필요합니다. VIF는 제품 PD의 기능을 기록합니다. 테스트할 때 표준 테스트 기기는 제품의 실제 기능을 비교하기 위해 이 파일을 가져와야 합니다. 이 파일은 테스트에 필요하므로 테스트를 위해 보내기 전에 미리 준비하십시오.
    VIF Generator는 USB-IF 웹사이트에서 다운로드할 수 있습니다.
    https://www.usb.org/usb32tools
  • USB Type-C® info
    제품이 USB Type-C® 커넥터인 경우 제품에서 사용하는 컨트롤러/칩에 대한 정보를 제공하십시오. 시험에 필요한 서류입니다.《문서 다운로드》

(4) 제품이 테스트를 통과하면?

제품이 테스트를 통과한 경우. GRL에서 보낸 확인 이메일을 받게 됩니다.

VESA 공식 웹사이트에 제품을 등록하려면 두 가지 방법이 있습니다.

  • CDF의 "인증된 제품 웹사이트 게시 정보"를 작성합니다. 제품이 GRL에서 인증 테스트를 통과한 후 GRL에서 Pass 보고서와 함께 협회에 제출합니다.
  • 제품이 인증을 받고 GRL로부터 축하 편지 이메일을 받은 후, 이 편지를 사용하여 협회 담당자에게 직접 회신하십시오. moderator@vesa.org

(위 단계를 수행하지 않으면 VESA 공식 웹 사이트에 제품이 나열되지 않습니다)



USB Type-C® & USB-C® 是 USB Implementers Forum의 상표입니다。

DisplayPort & DP는 VESA의 상표입니다。



DisplayPort 인증 테스트 항목 및 사용 기기



DisplayPort 인증 테스트 항목
  • VESA가 인증할 수 있는 제품의 종류 및 테스트 항목

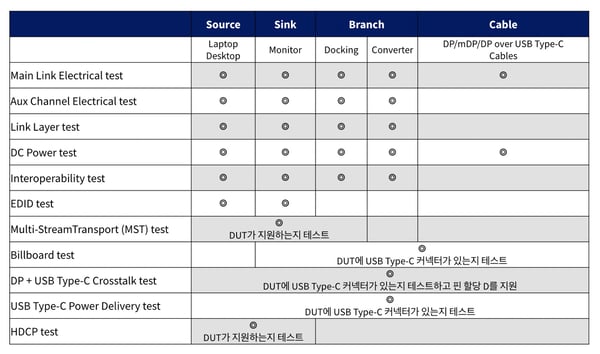

DP 테스트 표


DisplayPort 인증 테스트에는 다음이 필요합니다.

《참조 지침을 클릭하고 양식을 다운로드 하십시오》

  • 최소 두 세트의 샘플
  • CDF
  • Family Model list (확장 모델이 있는 경우에만 필요)
  • VIF (USB Type-C® 제품에만 필요)
  • USB Type-C® info (USB Type-C® 제품에만 필요)



DisplayPort 사용기기

Main Link Electrical test

  • Keysight scope DSOV334A 33GHz
  • Tektronix BERTScope12500
  • Anritsu MP1900

Aux Channel Electrical test

  • Keysight scope MSOS254A 2.5GHz

Link Layer test

  • Unigraf UCD-400
  • QuantumData 980

DC Power test

  • Power Meter

Interoperability test

  • Certified DisplayPort Sink and Source

EDID test

  • Unigraf DPR-100/DPT-120
  • QuantumData 882E

Multi-Stream Transport(MST)  test

  • 4 Devices Dell U2417H
  • ST Micro Aux Monitor
  • Unigraf DPA-400

Billboard test

  • USB test tool: Command Verifier

DP+USB Crosstalk test

Power Delivery test

HDCP test

  • Unigraf UDC-400
  • QuantumData 980

USB Type-C® & USB-C®는 USB Implementers Forum의 상표입니다。

DisplayPort & DP는 VESA의 상표입니다。

DisplayPort 제품 인증 FAQ

DisplayPort 제품 인증 FAQ

1. VESA 회원 문의 및 신청은?

협회 웹사이트로 이동하여 귀하의 회사 이름이 협회 회원인지 확인할 수 있습니다. 《여기를 클릭하여 확인하세요》회원은 OEM 또는 브랜드 제조업체가 될 수 있습니다. 하나를 선택하십시오.

그렇지 않은 경우 https://vesa.org/join-vesamemberships/(온라인 신청)에서 멤버십을 신청하십시오.

  • VESA 연회비 지불 방식은 회사의 연간 매출과 관련이 있으며, 가격은 USD입니다.
2. DP 로고를 사용하려면 무엇이 필요합니까?
  • 테스트 통과
  • VESA DisplayPort 상표 라이선스 계약 서
회사 제품이 테스트를 통과한 경우 DP 로고를 사용하려면 VESA와 VESA DisplayPort 상표 라이선스 계약에 서명해야 합니다. 이 문서는 회사별로 한 번만 서명하면 되며 추가 비용은 없습니다.
3. VESA 인증 제품은 어떻게 확인하나요?

제품이 테스트를 통과한 경우. GRL에서 보낸 축하 편지 이메일을 받게 됩니다.

VESA 공식 웹페이지에 제품을 등록하려면 두 가지 방법이 있습니다.

  1. CDF의 "인증된 제품 웹사이트 게시 정보"를 작성합니다. 제품이 GRL에서 인증 테스트를 통과한 후 GRL에서 Pass 보고서와 함께 협회에 제출합니다.
  2. 제품이 인증을 받고 GRL로부터 축하 편지 이메일을 받은 후, 이 편지를 사용하여 협회 담당자(moderator@vesa.org)에게 직접 회신하십시오.
4. DisplayPort 인증 테스트를 통과한 후 테스트 샘플을 반품할 수 있습니까?

검체는 인증 후 3개월 동안 실험실에 보관해야 하며 3개월 후에 회수할 수 있습니다.

5. DisplayPort 로고는 어떻게 사용해야 합니까?

VESA 협회에서 발행한 로고 공고를 참조하십시오.《가이드라인을 보려면 여기를 클릭하십시오.》

6. 패밀리 모델은 다시 인증을 받아야 합니까?

주요 인증 모델은 패밀리 모델이 있는 경우 추가 테스트가 필요하지 않다는 것입니다. 인증 전에 Family Model 신청서를 GRL에 제공하면 협회에 검토를 위해 제출할 수 있도록 도와드립니다. <다운로드 문서>

가족 모델은 다음 조건을 따라야 합니다.

  • 확장 모델에는 하드웨어 변경 사항이 없습니다(케이스 디자인/색상 변경 제외).
  • 확장 모델에 대한 소프트웨어 및 펌웨어 변경 없음
  • DisplayPort 하드웨어 설계에 변경 사항 없음

제품 사양 및 준비 관련 FAQ

1. 어떤 DisplayPort 케이블을 인증할 수 있습니까?

Passive 케이블은 인증을 받았으며 Active 케이블에 대한 테스트 사양이 없으며 로고를 얻을 수 없습니다. 테스트가 필요한 경우 영업 담당자에게 문의하십시오.

  • 수동 케이블: 케이블에 IC가 없습니다.
  • 활성 케이블: 케이블에 Retimer IC 또는 Redriver IC가 있습니다.
2. 어떤 제품이 DisplayPort 분기 장치 범주에 속하며 인증을 받을 수 있습니까?
  • MST를 지원하는 모니터
  • DP-레거시 어댑터(DVI/VGA/HDMI)
  • DP over USB Type-C®-레거시 어댑터(DVI/VGA/HDMI)
3. DisplayPort의 핀 할당 요구 사항은 무엇입니까?

DisplayPort의 핀 할당 설계는 다음을 따라야 합니다. (소스 및 싱크는 핀 C 및 핀 E를 지원해야 함)

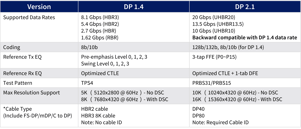

4. DisplayPort 2.0과 DisplayPort 1.4/1.2의 차이점은 무엇입니까?

데이터 속도, 인코딩, EQ, 디스플레이 스트림 압축 및 해상도와 관련하여 요약하면 다음과 같습니다.
