DisplayPort 2.0 トランスミッターテストオートメーション:Tektronix & Keysight オシロスコープ用 (GRL-DP21-TX)

概要・特徴

DisplayPort 2.0トランスミッター製品のテストとデバッグを迅速で効率的に行うツール

概要

DisplayPort 2.0規格に完全準拠した自動化テストを実現。TektronixおよびKeysightのオシロスコープと互換性があり、UHBR10(10 Gbps)、UHBR13.5(13.5 Gbps)およびUHBR20(20 Gbps)のデータレートをサポートしています。

DisplayPort 2.0テスト自動化ソリューションには、以下のものが含まれます。

  • GRL-DP21-TX
    DisplayPort 2.0トランスミッタ テストオートメーションソフトウェア
  • GRL-DP21-SINK-AN
    アンリツMP1900A BERTおよびTektronixまたはKeysightオシロスコープ用DisplayPort 2.0 レシーバキャリブレーション/テスト・オートメーション・ソフトウェア
主な機能
  • 完全自動化モード
    KeysightまたはTektronixオシロスコープを使用して、ボタンを押すだけでDisplayPort 2.0トランスミッタのテストとデバッグが可能:プリセット校正、TP3 EQ校正、SSC、ジッタ、ACコモンモードおよびアイ・ダイアグラム。UHBR10 (10 Gbps), UHBR13.5 (13.5 Gbps), UHBR20 (20 Gbps)のデータレートをサポート
  • マルチデバイス対応
    Tektronix社、Keysight社のオシロスコープと互換性があります。
  • 高い柔軟性
    スイッチマトリクス、電源、温度制御装置と容易に統合でき、高速なマルチレーン応力測定が可能
  • 完全なコンフィギュレーションが可能高速テストフィクスチャや別売のAUXコントローラとの完全な統合が可能
  • 汎用性・コストパフォーマンス
    デバッグ機能を備えた低価格のテストソリューションで、信頼性と再現性の高い結果を得ることができます。

  • 使いやすさを追求

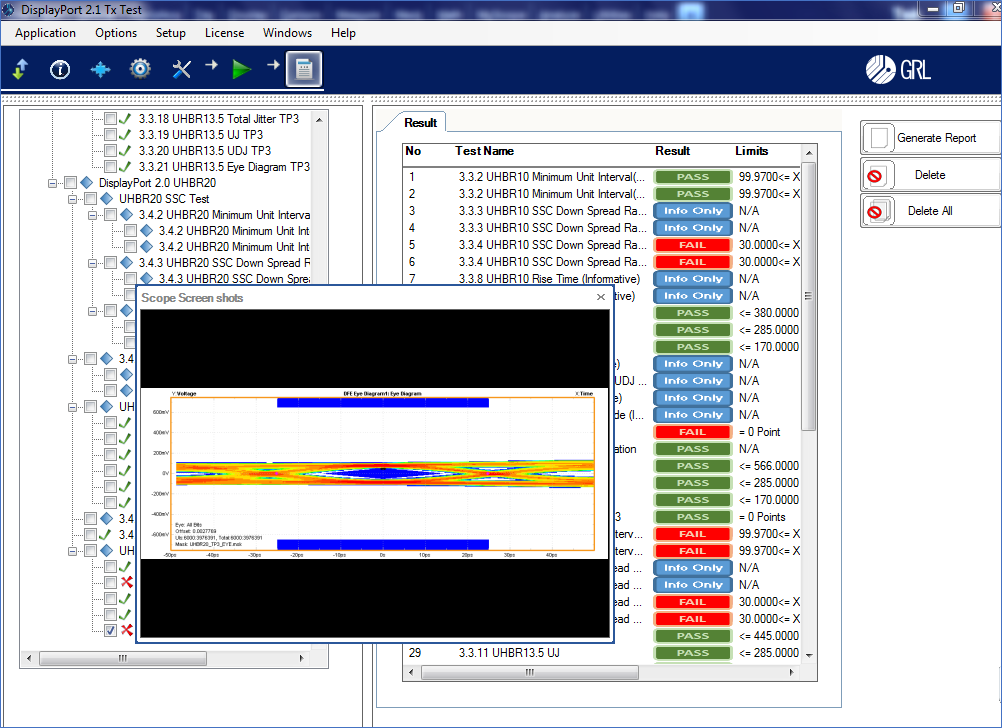

    オシロスコープ上で直接、またはWindows7以降のPCでリモートで動作します。自動的にスコープをセットアップし、必要な波形を取り込みます。レポート作成も簡単です。

  • 簡単なセットアップとテスト
    簡単なセットアップで、迅速なテスト実行と一貫した結果を得ることができます。PDFおよびCSVフォーマットでのレポートも可能


オプション・アクセサリー

GRL-DP21-SINK-AN  - DisplayPort 2.0 レシーバ校正およびテストソフトウェア(Anritsu MP1900A BERT、Keysight および Tektronix スコープ用) - UHBR10、UHBR13.5、UHBR20に対応
GRL-DP21-TX  -GRL DisplayPort 2.0トランスミッタテストソフトウェア。UHBR10、UHBR13.5、UHBR20をサポート。
GRL-DP21-TXRX - TX & RX ソリューションをバンドル。GRL DisplayPort 2.0トランスミッタおよびレシーバのキャリブレーションとテスト用ソフトウェア

資料ダウンロード・ご購入

この製品のデモをご希望の方はこちらからお問い合わせください。
