GRL Nova-S03: HDMI, DisplayPort & DP Over USB-C® 対応サイドバンドエミュレーター&アナライザー

信頼のおける電気コンプライアンスを行います。

概要 & 機能

電気コンプライアンスと相互運用性試験のための3in1ソリューション

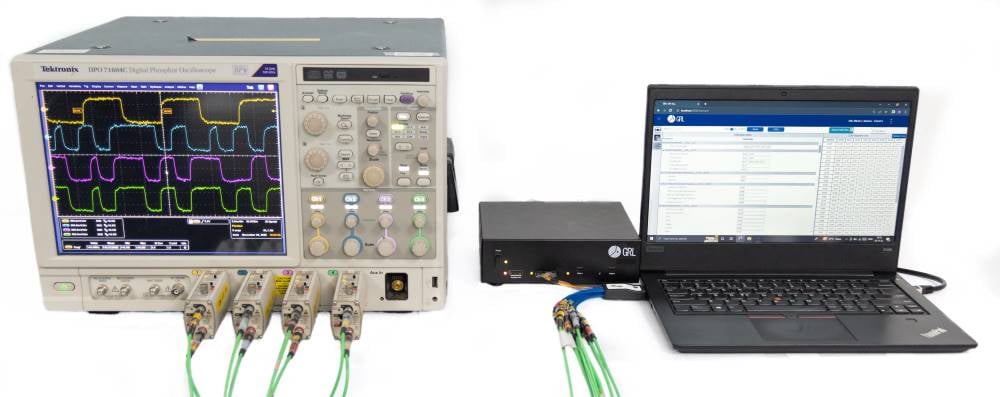

Nova-S03はGRLのHDMI、DisplayPort、DP Over USB-C®対象のサイドバンドエミュレーターソリューションです。サイドバンドテストの厳しい要件に対応するエンジニア向けに設計されてます。オールインワンのソリューションであるNova-S03デザイン検証ツールを使うことで、エンジニアの方が複数の機器を切り替えることなく、HDMI、DisplayPort、DP Over USB-Cの電気コンプライアンスとサイドバンド信号を簡単にテストすることが可能になります。

主な特徴

  • Nova-S03(GRL-EMU-ALL)は、GRL-EMU-HDMI、GRL-EMU-DP、GRL-EMU-DPCから構成されています。サイドバンド機能のサポートは以下の通りです。:
    • GRL-EMU-HDMIがサポートするHDMIサイドバンド機能
      • HDMI 1.4 (TMDS)、HDMI  2.x (TMDS) and HDMI 2.x (FRL) サイドバンド仕様
      • HDMI DDCシンクのエミュレーション
      • HDMIソースDDCデータ読み出し
      • STD: E-DDC、E-EDID、DisplayID、CEA-861-D
      • EDIDデータリクエストに対して数マイクロ秒以内に応答
      • EDID/SCDCS/FRL regデータのオンデマンド設定に対応
      • データシーケンス・トランザクションを記録
      • テストのカスタマイズに必要なAPIサポート
      • HDMIテストId 7-3および7-25のためのシングルボックス・サイドバンド・ソリューション
    • GRL-EMU-DPがサポートするDisplayPortのサイドバンド機能
      • DP 1.4およびDP 2.xのサイドバンド仕様
      • Aux通信エミュレーション
      • EDID/DPCD reg.データのオンデマンド設定に対応
      • リンク機能およびステータス
      • EDIDサポート
      • シンクイベント通知
    • GRL-EMU-DPCがサポートするDP Over USB-Cのサイドバンド機能
      • USB-Cサイドバンド仕様
      • Auxコミュニケーション・エミュレーション
      • Auxデータトランザクションロギング
      • SBUレーンエミュレーション
      • リンク機能およびステータス
      • PDコミュニケーション・ハンドリング
      • PDカスタムVDMメッセージハンドリング
      • PDスニッファー
      • SBUラインスニッファー
      • DP ALTモード・エミュレーション
  • API 対応
    • オープンAPIにより、C#、NI Test stand、Python等のお客様独自のソフトウェアによるカスタマイズ制御が可能です。
  • 使い勝手がよく、最小限のトレーニングのみで利用可能
    • 別のアプリを学習することなく、簡単な操作でテスト状況を把握することが可能です。
    • 1回のセットアップで数秒以内でのテストができます。
    • 詳細なテスト結果に基づく分析を簡単に呼び出すことが可能です。
  • オールインワンの総合ソリューション
    • スペース効率に優れたソリューションにより、長時間の試験も容易に実行可能です。
    • 組み込み型イーサネット制御とAPIを組み合わせ、簡単に自動化を行います。
    • マルチテクノロジー機能により、優れた費用対効果、高性能を実現します。

オプション&アクセサリー

GRL-EMU-ALL: HDMI、DisplayPort、USBサイドバンドエミュレーター/アナライザー(GRL-EMU-HDMI、GRL-EMU-DPおよびGRL-EMU-DPCを含む)

GRL-EMU-HDMI: FRLのサポートを含むHDMI DDC、EDIDおよびSCDCエミュレーターとアナライザーをサポートするGRLサイドバンドエミュレーター

GRL-EMU-DP: DisplayPort AuxエミュレーターとアナライザーをサポートするGRLサイドバンドエミュレーター

GRL-EMU-DPC: DP Over USB-CサイドバンドエミュレーターとアナライザーをサポートするGRLサイドバンドエミュレーター


お見積もりは、こちらからご連絡ください。

デモ & トレーニング

HDMI, DisplayPort and DP Over USB-C サイドボンドエミュレーターとアナライザー (GRL-EMU-ALL) の個別デモのご依頼はGRLまでご連絡ください。
