GRL提供的DisplayHDR認證測試服務包含LCD顯示器上的一般HDR測試,以及OLED顯示器上的True black測試。我們可以透過HDR認證測試與錯誤排除服務優化您產品的表現。

HDR認證測試及預測試:

  • DisplayHDR 400
  • DisplayHDR 500
  • DisplayHDR 600
  • DisplayHDR 1000
  • DisplayHDR 1400
  • DisplayHDR 400 True Black
  • DisplayHDR 500 TrueBlack
  • DisplayHDR 600 TrueBlack
  • DisplayHDR 1000 TrueBlack(僅限預測試)

DisplayHDR 測試



DisplayHDR™ 介面總覽

High-Dynamic Range(HDR)高動態範圍圖像。隨著電子產業的高度發展,電視、筆電等螢幕顯示畫質不斷提升,畫面的對比與彩度成了影響畫質的重要關鍵。DisplayHDR測試主要針對亮度、對比、色彩、銳利度與動態影像等會影響終端消費者視覺感受的因素為主要測試目標。目前DisplayHDR最高規格為DisplayHDR 1400。若您想了解更多,請參考:https://displayhdr.org/



DisplayHDR官方認證協會:VESA

Video Electronics Standards Association (VESA)協會為非營利性組織,並由280多個軟、硬體、電腦、顯示器、及零配件製造商組織而成。主要目標在標準化的數位式視訊介面技術。 特別的是,該介面免繳交權利金。如想要了解更多VESA協會的內容,請參考:http://www.vesa.org/



DisplayHDR 測試規範

DisplayHDR 1.1 CTS Errata 2 – 9th March 2021

此版本主要更新為True Black Checkerboard的測試條件,為了能更準確量測小面板的產品能力,更新內容增加了4×3的Checkboard測試條件。請參考DisplayHDR 測試項目 & 使用儀器另有圖片與說明。



認證專區

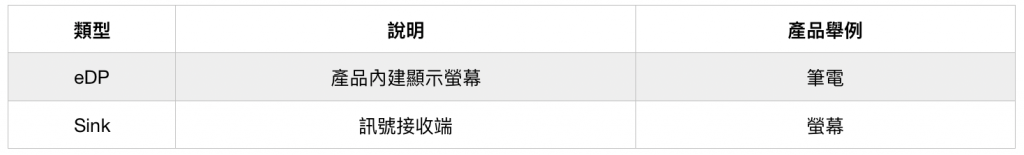

DisplayHDR可以認證的產品類型及範例DisplayHDR 最新技術更新

Display-HDR-Certification-Area

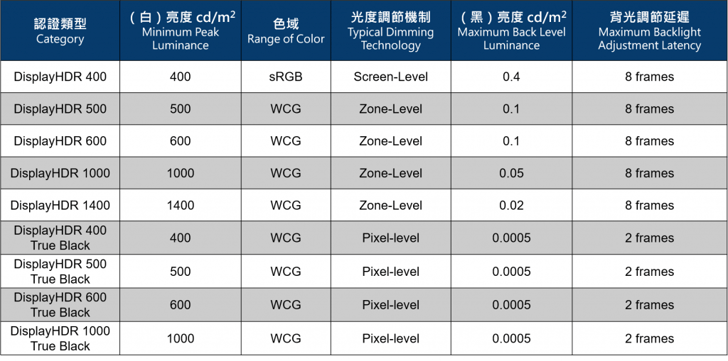

HDR規格介紹

Display-HDR-Certification-Category



技術資源

  • 技術文章:DisplayHDR 最新技術更新





DisplayHDR & DP是VESA的註冊商標。

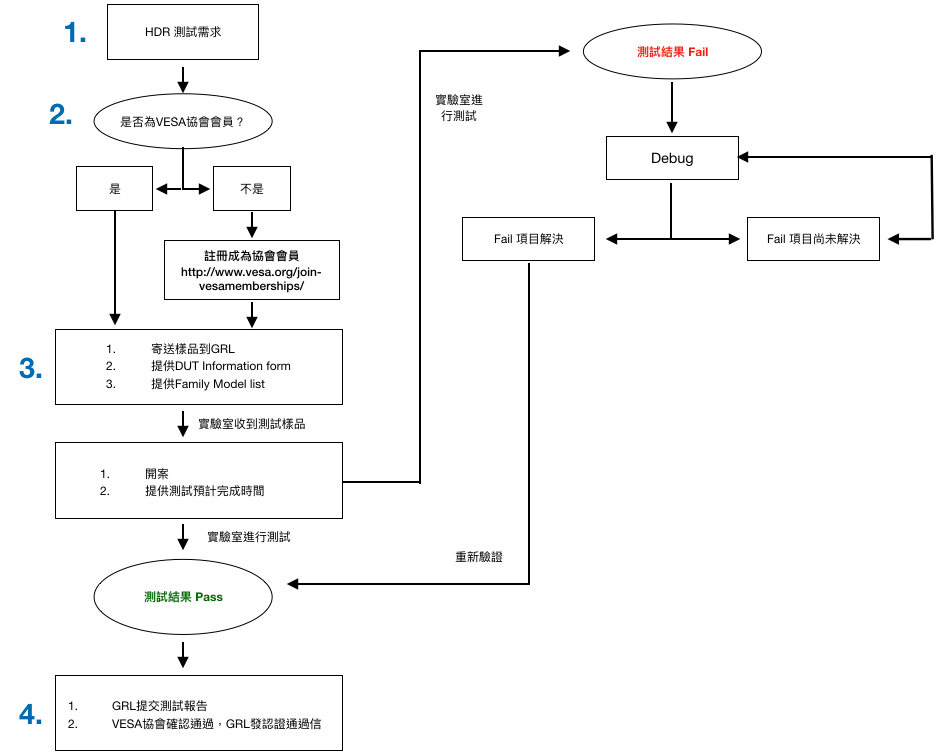

DisplayHDR 測試流程



DisplayHDR 測試流程

Display-HDR-Certification-Test-Process





(1) HDR測試

若Sink產品上有支援DisplayPort或Alternat-mode功能,需要先通過DisplayPort認證,才能夠取得DisplayHDR資格。



(2) 成為VESA會員

若Sink產品上有支援DisplayPort或Alternat-mode功能,需要先註冊成為VESA會員並通過DisplayPort認證,才能夠取得DisplayHDR認證資格 (若產品上僅有HDMI接口,也需成為VESA會員)。
您可以上協會網站查詢您的公司名稱是否為協會會員《點我查詢》。
會員可以是OEM或Branding廠商,二擇一即可。
若兩者皆非會員,請至VESA官網線上申請



(3) 測試所需文件:產品資訊表/Family model list是什麼?

  • 產品基本資訊表:請幫忙記錄產品資訊,標準測試進行中,會確認您填寫的內容及測試結果是否一致《下載表格》
  • Family Model list:若您的產品有延伸型號,請先確認是否符合協會所有要求,並填寫此表單《下載表格》



(4) 產品通過認證測試,後續流程為何?

您的產品通過認證測試後,您僅會收到GRL寄送的Congratulation Letter Email。

若您的產品要被列在VESA官網上,有以下兩種作法:

  1. 於CDF中填妥"Certified Product Website Posting Information"。產品於GRL通過認證測試後,由GRL連同Pass報告一起提交至協會。
  2. 產品於GRL通過認證並收到GRL寄送的Congratulation Letter Email後,用此封信件直接回覆協會聯絡人:moderator@vesa.org,表明產品需被列至協會網站的需求即可。




DisplayHDR & DP是VESA的商標。

DisplayHDR 測試項目 & 使用儀器

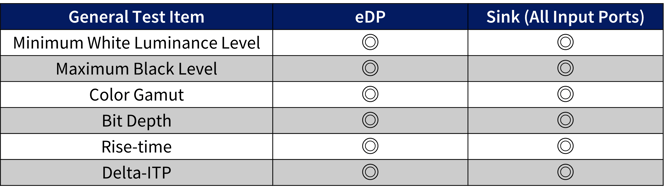

DisplayHDR 認證測試項目

DisplayHDR主要測試螢幕的彩度及亮度呈現

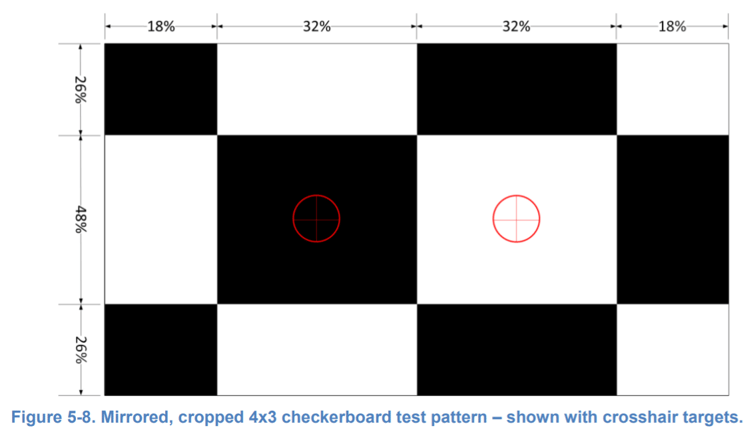

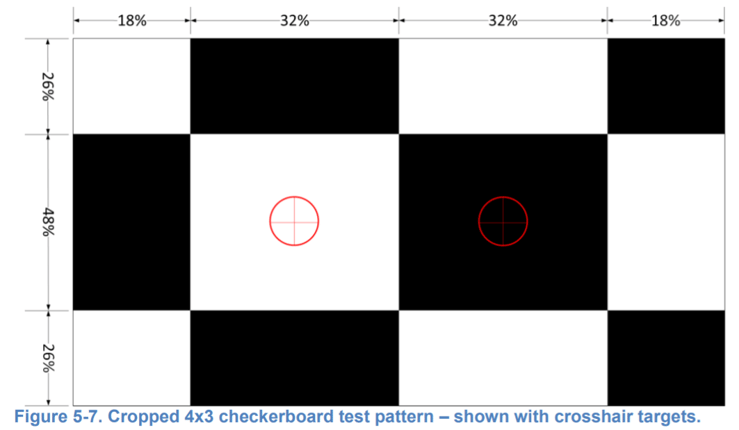

DisplayHDR 1.1 CTS Errata 2 更新內容-4×3 的 True Black Checkerboard測試條件

  • Checkerboard測試目的主要是為了檢測背光板主動調光的能力,由於 True Black 要求更高的對比度,此時 Tconn 或 Scalar 的調光能力格外重要,它們需從訊號的資料分析來確認背光所需要亮度水平
  • 資料來源:Summary of DisplayHDR Specs under CTS 1.1

3

4



DisplayHDR 測試儀器

  • Konica Minolta CS-2000A
  • Klein K-10A



DisplayHDR & DP是VESA的商標。

HDR FAQ

會員&測試流程相關問題

1. VESA會員查詢及申請?

若Sink產品上有支援DisplayPort或Alternat-mode功能,需要先註冊成為VESA會員並通過DisplayPort認證,才能夠取得DisplayHDR認證資格。若您的產品上面只有HDMI接口,也需成為VESA會員。《參考DisplayPort測試》

您可以上協會網站查詢您的公司名稱是否為協會會員《點我查詢》

會員可以是OEM或Branding廠商,二擇一即可。

若兩者皆非會員,請至VESA官網線上申請

2. DisplayHDR測試限制?

DisplayHDR 主要測試螢幕的彩度及亮度呈現。若您產品上有支援DisplayPort或Alternate-mode功能,需要先通過DisplayPort認證,才能夠取得DisplayHDR認證資格。

3. 誰可以使用DisplayHDR Logo?
  • 通過測試
  • 簽署VESA DisplayHDR Trademark License Agreement

若貴公司的產品已經通過認證,還需要與VESA簽署DisplayHDR Trademark License Agreement才能使用DisplayHDR Logo。

此文件每間公司只需要簽署一次即可,且不需要額外付費。

4. 如何查詢通過DisplayHDR 認證的產品?

您的產品通過認證測試後,您僅會收到GRL寄送的Congratulation Letter Email。

若您的產品要被列在VESA官網上,有以下兩種作法:

  1. 於CDF中填妥"Certified Product Website Posting Information"。產品於GRL通過認證測試後,由GRL連同Pass報告一起提交至協會。
  2. 產品於GRL通過認證並收到GRL寄送的Congratulation Letter Email後,用此封信件直接回覆協會聯絡人:moderator@vesa.org,表明產品需被列至協會網站的需求即可。
5. DisplayHDR 認證通過後,樣品可以取回嗎?

DiaplyHDR測試若已經通過認證,可以將樣品取回。

6. Family Model需要額外再認證一次嗎?

主認證型號若有延伸型號(Family Model),若符合Family Model要求,不需另外再做測試。在認證進行前請提供Family Model申請表給GRL,我們會幫您一同提交給協會審核《下載表格》

產品規格&準備事項相關問題

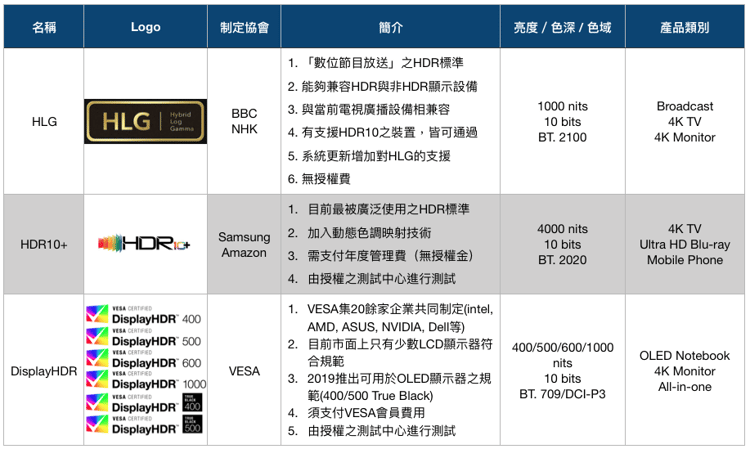

1. DisplayHDR 跟HDR10+/HLG一樣嗎 ?
不一樣,請參考以下差別:

HDR-HLG-HDR10-comparision

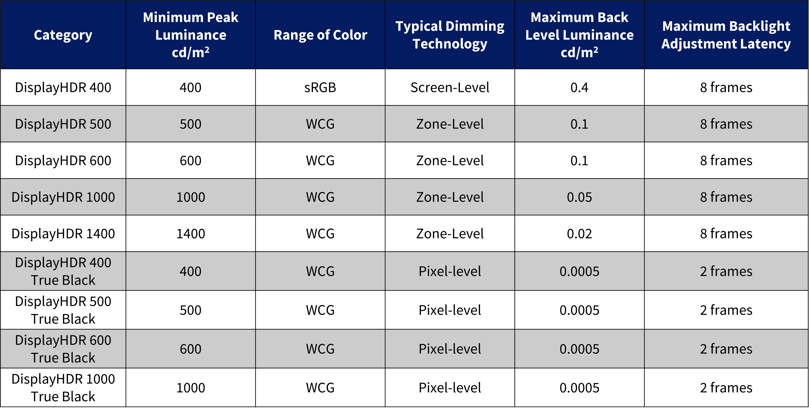

2. DisplayHDR分類與規格?

送測前,請確認您的產品屬於以下哪種規格,並填寫產品基本訊息;若有延伸型號,還需填寫Family Model List。

圖片1-1
