DisplayHDR™ 테스트
DisplayHDR™ 테스트
HDR(High-Dynamic Range), 높은 동적 범위 이미지. 전자 산업의 급속한 발전으로 TV, Laptop 및 기타 화면 디스플레이 품질이 계속 향상되고 이미지의 대비와 채도가 이미지 품질에 영향을 미치는 가장 중요한 열쇠가 되었습니다. DisplayHDR 테스트는 최종 소비자의 시각적 경험에 영향을 미치는 밝기, 대비, 색상, 선명도 및 동적 이미지와 같은 요소에 중점을 둡니다. DisplayHDR의 최신 사양은 DisplayHDR 1400입니다. 더 알고 싶으시면 https://displayhdr.org/를 참조하십시오.
DisplayPort 공식 인증: VESA
VESA(Video Electronics Standards Association)는 280개 이상의 소프트웨어, 하드웨어, 컴퓨터, 모니터 및 부품 제조업체로 구성된 비영리 조직입니다. 주요 목표는 디지털 비디오 인터페이스 기술을 표준화하는 것입니다. 특히 이 인터페이스는 로열티 지불이 면제됩니다. VESA 협회에 대해 더 알고 싶으시면 http://www.vesa.org/를 참조하십시오.
HDR 최신버전 사양
DisplayHDR 1.1 CTS Errata 2 – 2021년 3월 9일
이 버전은 주로 True Black Checkerboard의 테스트 조건으로 업데이트되었습니다. 소형 패널의 제품 성능을 보다 정확하게 측정하기 위해 업데이트된 콘텐츠에 4×3 Checkboard 테스트 조건이 추가되었습니다. DisplayHDR 인증 테스트 항목 및 사용 기기를 참조하십시오. 별도의 사진과 설명서가 있습니다.
인증 분야

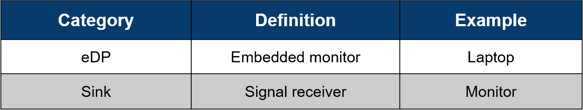

DisplayHDR은 제품 유형별로 인증할 수 있습니다.
예시

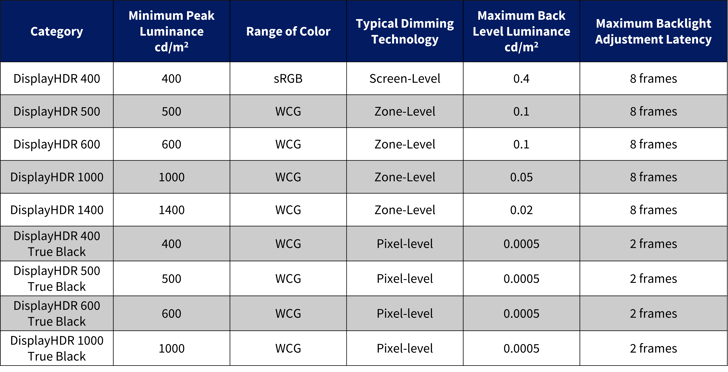

DisplayHDR 사양 소개
DisplayHDR & DP는 VESA의 등록 상표입니다.
DisplayHDR 인증 테스트 프로세스

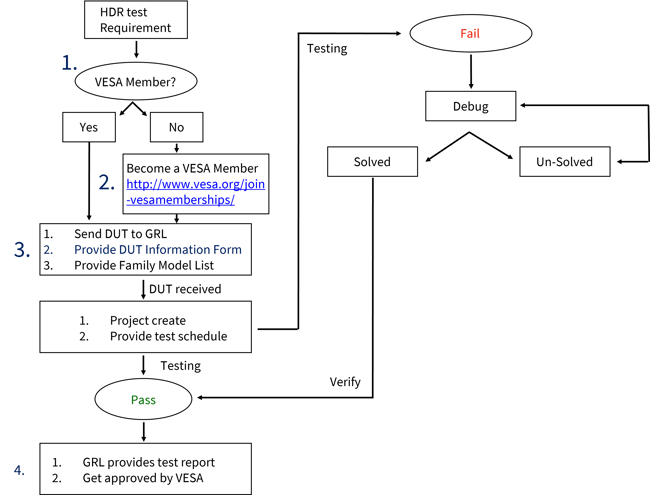

DisplayHDR 인증 프로세스
DisplayHDR은 주로 화면의 채도와 밝기 표시를 테스트합니다. VESA 협회에서 제정한 테스트이지만 이 테스트는 제품에 HDMI/Thunderbolt 인터페이스가 있는 경우에도 수행할 수 있습니다. 즉, 이 테스트는 DisplayPort 지원 제품에 대해서만 인증되지 않을 수 있습니다.
(1) HDR 테스트
제품이 DisplayPort 또는 대체 모드 기능을 지원하는 경우 DisplayPort 인증을 통과해야 DisplayHDR 자격을 얻을 수 있습니다.
(2) VESA 회원 가입
협회 웹사이트로 이동하여 귀하의 회사 이름이 협회 회원인지 확인할 수 있습니다.《여기를 클릭하여 확인하세요》
회원은 OEM 또는 브랜드 제조업체가 될 수 있습니다. 하나를 선택하십시오. 그렇지 않은 경우 https://vesa.org/join-vesamemberships/(온라인 신청) 에서 멤버십을 신청하십시오.
- VESA 연회비 지불 방식은 회사의 연간 매출과 관련이 있으며 가격은 USD입니다.
* 제품이 DisplayPort 또는 Alternat 모드 기능을 지원하는 경우 DisplayHDR 자격을 얻기 전에 VESA 회원으로 등록하고 DisplayPort 인증을 통과해야 합니다.(제품에 HDMI 인터페이스만 있는 경우 VESA 회원도 되어야 함)
(3) 샘플 정보 제공
- DUT 정보 양식: 기본 제품 정보《여기에서 양식 다운로드》
- Family Model 양식: 제품에 확장 모델이 있는 경우 협회의 요구 사항이 충족되는지 확인하고 이 양식을 작성하십시오.《여기에서 양식 다운로드》
(4) 제품이 테스트를 통과하면
제품이 테스트를 통과한 경우. GRL에서 보낸 확인 이메일을 받게 됩니다. VESA 공식 웹사이트에 제품을 등록하려면 두 가지 방법이 있습니다.
- CDF의 "인증된 제품 웹사이트 게시 정보"를 작성합니다. 제품이 GRL에서 인증 테스트를 통과한 후 GRL에서 Pass 보고서와 함께 협회에 제출합니다.
- 제품이 인증을 받고 GRL로부터 축하 이메일을 받은 후, 이 편지를 포함하여 협회 담당자에게 직접 회신하십시오. moderator@vesa.org 이는 제품이 협회 웹사이트에 등재되어야 함을 나타냅니다.
DisplayHDR 인증 테스트 항목 및 사용 기기
DisplayHDR™ 인증 테스트 항목
DisplayHDR은 주로 화면의 채도 및 밝기 표시를 테스트합니다.
DisplayHDR 1.1 CTS Errata 2 업데이트의 테스트 조건 - 4×3 True Black Checkerboard
- Checkerboard 테스트의 주요 목적은 백라이트의 활성 디밍 기능을 감지하는 것입니다. True Black은 더 높은 명암비를 요구하기 때문에 Tconn이나 Scalar의 디밍 능력은 이때 특히 중요합니다. 백라이트에 필요한 밝기 수준을 확인하려면 신호 데이터를 분석해야 합니다.
- 출처: CTS 1.1에 따른 DisplayHDR 사양 요약
DisplayHDR 테스트 장비
- Konica Minolta CS-2000A
- Klein K-10A
