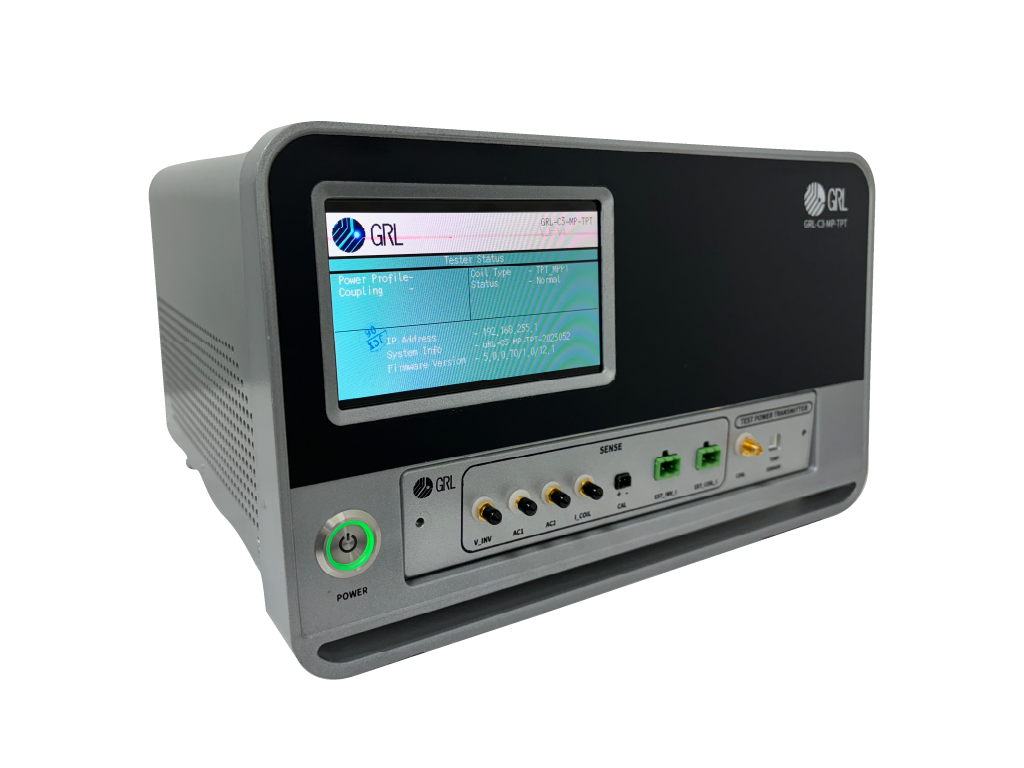

GRL Qi2 무선 충전 트랜스미터 테스터 (GRL-C3-MP-TPR) 및 리시 테스터 (GRL-C3-TPT)

GRL-C3-MP-TPR과 GRL-C3-TPT는 업계 최초의 WPC 승인 자동 Qi2.2 무선 충전 적합성 테스트 솔루션으로, OEM과 개발자가 각각 무선 충전기와 스마트폰을 테스트할 수 있도록 설계되었습니다. 두 솔루션 모두 품질, 편의성 또는 데이터 보안을 저하시키지 않으면서 끊임없이 발전하는 무선 충전 표준을 준수할 수 있도록 설계되었습니다. 포괄적인 기능과 사용자 친화적인 인터페이스를 갖춘 GRL-C3-MP-TPR과 GRL-C3-TPT는 단순한 규정 준수를 넘어 전 세계 무선 충전 소비자 시장의 상당 부분을 점유하는 데 도움이 되는 탁월한 제품 디자인을 구현합니다.

• 시장 출시를 위한 Qi 및 Qi2 무선 충전 제품을 경제적이고 안정적으로 테스트
• 모듈식 설계로 최신 Qi 표준으로 쉽게 업그레이드 가능
• 올인원 프로토콜 및 추적 뷰어를 통해 중요한 정보를 한 눈에 확인
  • Current
  • Power
  • Protocol
  • Temperature
  • Voltage
  • Test results


주요 기능

• Unique protocol and trace viewer: 강력하고 포괄적인 프로토콜 및 트레이스 뷰어를 통해 생성되고 깔끔하게 정리된 프로토콜, 전압, 전류 및 측정 결과와 같은 필수 테스트 정보를 단일 창에서 확인할 수 있습니다.


• Fully automated compliance testing and debugging: 직관적인 인터페이스와 내장 알고리즘으로 설계된 Exerciser 모드에서 자동화된 적합성 테스트 및 신속한 디버깅을 수행할 수 있습니다.


• Modular design for quick and affordable upgrades: 2010년부터 2023년까지 무선 전력 컨소시엄(WPC)은 총 5가지 무선 충전 버전을 출시했으며, 가장 최신 버전은 Qi2/Qi2.0 MPP입니다. GRL-C3-MP-TPR을 사용하면 OEM과 개발자는 완전히 새로운 솔루션을 구매하는 대신 모듈식 업그레이드를 통해 향후 무선 충전 표준이 도입될 때마다 쉽게 대응할 수 있습니다.


• Offline JSON report analyzer + Authentication Validator for data security: 컴퓨터에서 쉽게 액세스할 수 있는 오프라인 JSON 뷰어/편집기와 인증 검증기를 통해 독점 데이터를 안전하게 보호하면서 간편하게 협업할 수 있습니다.


• Trusted 3rd party calibration: GRL 무선 전력 테스트 솔루션은 제3자 교정 서비스를 지원하는 유일한 솔루션입니다.


• Affordable and accessible test solution for wireless OEMs and developers: GRL-C3-MP-TPR 및 GRL-C3-TPT 솔루션과 함께 제공되는 교정 테스트 서비스는 OEM 및 제조업체가 최소한의 간접 비용으로 무선 충전 성능 및 규정 준수 여부를 테스트할 수 있도록 설계되었습니다.

다음 옵션 액세서리는 Qi 2.0 MPP, Qi 2.0 또는 1.3.3 BPP, Qi 2.0 또는 1.3.3 EPP를 포함한 최신 Qi v2.x 무선 충전 표준과 이전 전원 프로필을 준수하는지 제품을 테스트하려는 제조업체와 개발자에게 제공됩니다.

Qi 트랜스미터 테스터:

• GRL-C3-II-MP-TPR: GRL WPC Qi Wireless Charging Transmitter Tester for MPP power profiles up to 15W (Qi 2.0.1 & Qi 2.1)
• GRL-C3-TPR-COMBOL: GRL Qi Wireless Charging Base Station Testers for BPP (v1.3.3, 2.0.1 and 2.1) and MPP power profiles up to 15W (Qi 2.0.1, v2.1)
• GRL-C3-TPR-COMBO: GRL Qi Wireless Charging Base Station Testers for BPP & EPP (Qi 1.3.3, Qi 2.0.1 and Qi 2.1) and MPP power profile (Qi 2.0.1, v2.1)
• GRL-C3-II-MP-TPR-25UP: GRL Wireless Charger Transmitter Tester for 25W Upgrade
• GRL-MP-TPR-AUX-ATL: A set of LCR Jig, Positioning Tool, TPR MP1 Coil, TPR MP3 Coil and TPR 400G Coil for magnetic boundary LCR testing and magnet shear/pull force testing"

Qi 리시버 테스터:

• GRL-C3-II-MP-TPT: GRL Qi Wireless Charging Receiver Tester for MPP power profile (Qi 1.3.3, Qi 2.0.1, Qi 2.1 ) and BPP power profile (Qi 1.3.3, Qi 2.0.1 and Qi 2.1)
• GRL-C3-II-MP-TPT-BP: GRL Qi Wireless Charging Receiver Tester for BPP power profile (Qi 1.3.3, Qi 2.0.1 and Qi 2.1)
• GRL-C3-II-EP-TPT: GRL Qi Wireless Charging Receiver Tester for BPP & EPP power profiles up to 15W (Qi 1.3.3, Qi 2.0.1 & Qi 2.1)
• GRL-C3-II-31-TPT: GRL WPC Qi Wireless Charging Receiver Tester for MPP power profile (Qi 2,1, Qi v2.0.1 & Qi 1.3.3), EPP power profiles up to 15W (Qi 2.1, Qi 2.0 & Qi 1.3.3) and BPP power profiles (Qi 2.1, Qi2.0.1 Qi v1.3.3)
• GRL-C3-II-MP-TPT-25UP: GRL Wireless Charger Receiver Tester for 25W Upgrade
• GRL-MP-TPT-AUX-ATL:  A set of LCR Jig, Positioning Tool, TPT MP1 Coil, and TPT 400G Coil for magnetic boundary LCR testing and magnet shear/pull force testing"

Qi 트랜스미터 및 리시버 테스터 콤보:

• GRL-C3-EP-COMBO: GRL Qi Wireless Charging Transmitter and Receiver Testers for EPP power profile (Qi 2.1, Qi 2.0.1 and Qi 1.3.3)
• GRL-C3-MP-COMBO: GRL Qi Wireless Charging Transmitter and Receiver Testers for MPP power profile (Qi 2.1 and Qi 2.0.1)
• GRL-C3-EP-MPCOMBO: GRL Qi Wireless Charging Transmitter and Receiver Testers for EPP power profile (Qi 2.1, Qi 2.0.1 and Qi 1.3.3), BPP Power Profile (Qi 2.1, Qi 2.0.1 and Qi 1.3.3), BPP Power Profile (Qi 2.1, Qi 2.0.1 and Qi 1.3.3)
• GRL-MP-TPR-TPT-AUX-ATL:  A set of LCR Jig, Positioning Tool, TPR MP1 Coil, TPR MP3 Coil and TPR 400G Coil, TPT MP1 Coil and TPT 400G Coil for magnetic boundary LCR testing and magnet shear/pull force testing"

Qi 2.1 표준 이상을 위한 무선 충전 솔루션

GRL LCR Coil Test Jig

GRL LCR Jig is used to measure coil/cable parasitic measurement

GRL LCR SMA Fixture

GRL LCR fixture board used to connect to LCR Meter.

GRL Positioning Tool

	GRL Positioning Tool used to fix the exact position of the coils [(0,0) (2,2)].
	Use the Z spacer to measure the (2,2) Position.

Connectors & Cable Accessories

	Zero Ω SMA connector used to terminate the GRL LCR Jig Rx and Tx ports to measure the Jig parasitic value.
	SMB short used to SHORT the calibration of the LCR Meter.
	BNC to SMA cable
	SMB to SMB cable





LKQ 측정 테스트 절차 셋업

기존 Qi 무선 충전 표준 솔루션(2.0 및 이전)

• GRL-C3-MP-TPR: GRL Qi 2.0 MPP Power Transmitter Compliance Tester
• GRL-C3-WP-TPR: GRL Qi 2.0 / Qi 1.3.3 Power Transmitter Compliance Tester
• GRL-C3-TPT: GRL Qi 2.0 / Qi 1.3.3 and Qi2.0 MPP Power Receiver Compliance Tester
• GRL also provides Qi wireless charging certification services at our Authorized Test Labs (ATLs) located worldwide.

• For a dedicated solution for BPP and EPP testing, check out the GRL-WP-BST-C3.

어떤 액세서리를 구매해야 할지, 향후 업그레이드에 대한 문의는 저희에게 연락해 주세요. 또는 뉴스레터를 구독하시거나 LinkedIn에서 저희를 팔로우하시면 최신 소식을 받아보실 수 있습니다.

자세한 기술 정보를 보려면 GRL WPC Qi 무선 충전 Base Station 테스터(GRL-C3-MP-TPR) 또는 또는 GRL WPC Qi 무선 충전 수신기 테스터(GRL-C3-MP-TPT)의 Datasheet를 Download 하세요!

데모를 요청하여 두 솔루션이 실제로 작동하는 모습을 볼 수도 있습니다.

글로벌 Qi2 무선 충전 시장 전망

전기 자동차와 무선 충전 핸드헬드 디바이스에 대한 수요가 빠르게 증가함에 따라 글로벌 무선 충전 시장 규모는 연평균 22.73% 성장하여 2030년까지 총 346억 5천만 달러에 달할 것으로 예상됩니다. WPC에서 만든 글로벌 개방형 표준인 Qi는 전자기 유도를 통해 인증된 수신 장치를 충전 스테이션에서 충전할 수 있게 함으로써 물리적 케이블이 필요하지 않습니다. 전 세계 제조업체들은 이미 여러 장치를 동시에 충전할 수 있는 무선 충전 패드 등 사용자 편의성을 높이기 위해 Qi 무선 충전을 활용할 수 있는 방법을 모색하고 있습니다.

Qi2 컴플라이언스, 소비자 안전 및 상호 운용성을 위한 구성 요소 테스트

무선 충전기 인증

Qi2는 자기 전력 프로파일(MPP)을 사용하여 충전기와 수신 장치를 최적의 위치에 고정하여 에너지 전송을 극대화함으로써 무선 충전의 비효율성을 해결합니다. 또한 5W 이상의 전력을 전송하는 모든 무선 충전기는 WPC의 규정에 따라 인증 프로세스가 내장되어 있어야 합니다.

Electromagnetic(전자기) 유도 안전

전자기 유도는 기존 유선 충전보다 더 많은 열을 발생시켜 배터리 수명을 손상시키거나 최종 사용자에게 해를 끼칠 수 있습니다. Qi 인증 무선 충전기는 제어되지 않은 열 발생을 방지하기 위해 충전 속도를 조절하고 과도한 열을 감지하여 필요 시 유도 프로세스를 차단하는 안전 메커니즘을 갖추고 있어야 합니다.

Foreign object(이물질) 감지

송신기와 수신기 사이에 이물질이 있으면 충전 속도가 느려지거나 제품 손상 또는 부상을 초래할 수 있으므로 최신 Qi2 표준에는 잠재적 위험 또는 기타 호환되지 않는 물체가 충전기에 놓이면 충전을 차단하는 보다 정확한 이물질 감지 기능이 통합되어 있습니다.
