GRL DisplayPort™ 1.4 マルチレーン プロトコルデコード ソフトウェア(GRL-DP-DEC)

GRL DisplayPort 1.4 Multi-lane Protocol Decode Software (GRL-DP-DEC)

概要・特徴

DisplayPort 1.4 PHY およびLinkをリアルタイムでバグ解析

※こちらも利用可能です。
DisplayPort AUX Protocol Decode Software (GRL-DPAUX-DEC)


概要

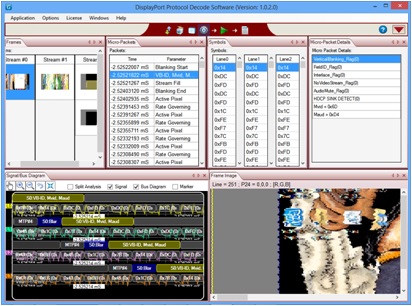

GRL-DP-DECは、オシロスコープベースのDPリンクレイヤー/プロトコル解析と1〜4レーンのDPデザインのバグ解析に利用できる唯一のツール。初期デザインの問題を迅速に解決します。

リーディングベンダーの高性能リアルタイムオシロスコーププラットフォームに対応しており、DisplayPort 1.4デザインのバグ解析における従来のオシロスコープの使用制限を克服するだけでなく、時間を節約し、時間相関のあるフィジカルレイヤーシグナルと共に プロトコルレベルで DisplayPortのマイクロパケットを見ることにより、エラーの削減を可能にします。

またGRL-DP-DECは、タイミングやシグナルインテグリティによって起こるDisplayPort 1.4のプロトコル問題を 迅速に解決するのに役立つ上、開発者がリアルタイムスコープ上で マルチストリームトランスポート(MST)トラフィックをデコードすることができる唯一のツールです。

MSTは、ひとつのDisplay-Portアウトプットから 複数の独立したビデオストリームのストリーミングをすることができます。実施しているMSTは、エレクトリカルとプロトコルの両面において厳しいタイミングバジェットとバンド幅の要求を伴うデザインの問題を引き起こしますが、GRL-DP-DECは、MSTトラフィックキャプチャーと解析の簡単な使用により、これらの問題を解決いたします。



主な機能
  • 主要なDisplayPort リンク処理の詳細な解析
  • DisplayPort プロトコル、リンク、フィジカルレイヤー間の相関
  • Test DisplayPort ソーストランスミッションに対して DisplayPort シンクをリファレンスとして活用
  • 未処理のMulti-Stream Transport (MST)トラフィックの検証

アプリケーション仕様

アプリケーション対応オシロスコープ

  • Keysight Technologies 90000 X-シリーズ、 9000、 および 90000Q シリーズ、および 新型オシロスコープ
  • Tektronix MSO/DPO70000 および 新型 Digital & Mixed Signal オシロスコープ

オプション・アクセサリー

GRL-DP-DEC - GRL DisplayPort 1.2 Multi-lane Protocol Decode Software

資料ダウンロード・ご購入

ダウンロード方法

ダウンロードボタンをクリックし、PC の仮のディレクトリにファイルを保存してください。

インストール方法

PCまたはオシロスコープ上で、ダウンロードファイルをオープン(実行)し、スクリーン上のインストレーション方に従ってください。詳しいインストラクションは、Quick Start Guideでご覧いただけます。

資料ダウンロード
