Das GRL-Labor ist das von Intel® autorisierte Labor für die Durchführung von TBT-4-Zertifizierungstests für Host- und Geräteprodukte. Das professionelle Prüfteam kann große Fabriken bei der Durchführung von elektrischen Validierungs- (EV) und Funktionstests (FV) effizient unterstützen.



(Quelle: https://www.usb.org/)



Thunderbolt™ 4-Logo

Aktuell sind nur TBT-Kabel mit 3 oder 4 gekennzeichnet, die für TBT3- und TBT4-Kabel stehen. Das Logo auf der USB-Typ-C-Schnittstelle oder der Box des TBT-Computers (Host) und -Geräts (Device) ist weiterhin mit dem Thunderbolt-Symbol (ohne Nummer) gekennzeichnet.



Merkmale der Thunderbolt™ 4

• Ein USB-C-Anschluss mit Multi-Funktionen::
  • Eine einzige USB-Typ-C-Schnittstelle kann gleichzeitig PCIe, USB3-Daten und DisplayPort unterstützen
• Schnellere Geschwindigkeit::
  • Unterstützt 40Gbps Bandbreite
  • PCIe Gen3 x4 mit einer Datenübertragung von bis zu 32Gbps
  • Kann Hochgeschwindigkeits-Festplatten mit bis zu 3000MB/s ablesen
  • Unterstützt zwei 4K Bildschirme oder ein 8K Bildschirm
• TBT4-Andockstation::
  • Unterstützt Andockstation mit bis zu 4 TBT-Anschlüsse
  • Es kann gleichzeitig der Computer bis zu 100W aufladen
  • Wenn der Computer an die TBT-Dockingstation angeschlossen ist, kann der Computer durch Berühren der Tastatur oder der Maus aus dem Ruhezustand geweckt werden
• Intel VT-d DMA-Schutzfunktion, die den Computer vor physischen DMA-Angriffen schützen kann



Vergleich von TBT3, TBT4 and USB4®

Vergleich von TBT3, TBT4 and USB4® Der Unterschied zwischen Thunderbolt™ 4 und USB4

Thunderbolt™ 4 und USB4® sind funktional komplementär und kompatibel; Thunderbolt™ 4 konzentriert sich auf PC und deren Peripherieanwendungen. Neben PCs werden USB4® -Funktionen auch in Mobiltelefonen oder anderen eingebetteten USB-Host-Systemen (Embedded Host) verwendet.

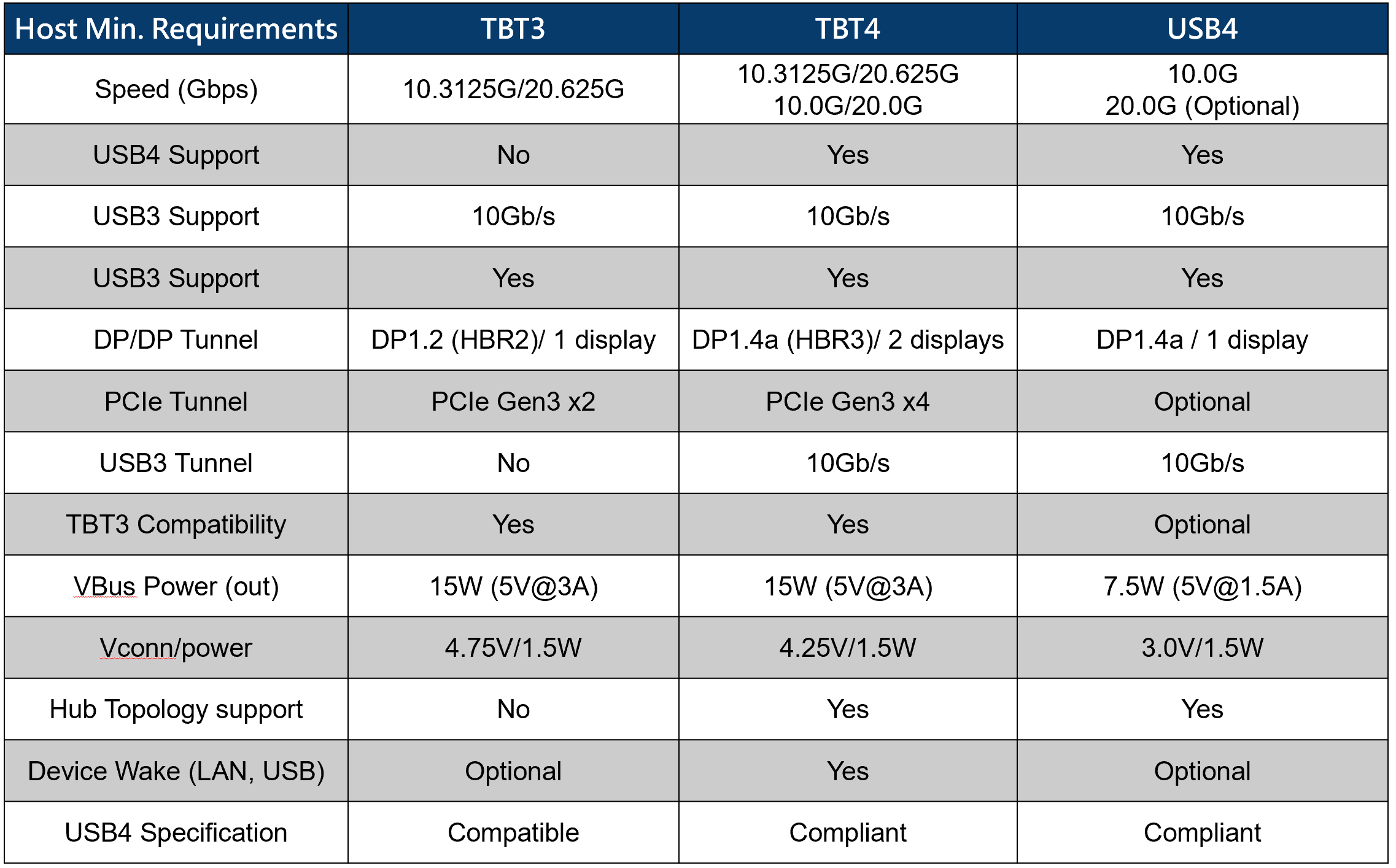

In der folgenden Abbildung sind am Beispiel eines PCs die Mindestanforderungen aufgeführt, die Thunderbolt™ 4 und USB4® unterstützen müssen.

Der offensichtlichste Unterschied sind die vielen Funktionen, die in Thunderbolt™ 4 als Basisstandard aufgeführt sind, während sie in der USB4®-Spezifikation nur optional sind:

＊USB4®-Produkte können wählen, ob sie Thunderbolt Compatible (10.3125G & 20.625G) unterstützen



Unterschiede zwischen Thunderbolt™ 4 und Thunderbolt™ 3 Zertifizierungs-Test-Items

Sie können erkennen, dass TBT4 "TBT3 mit USB4-Unterstützung“ ist.

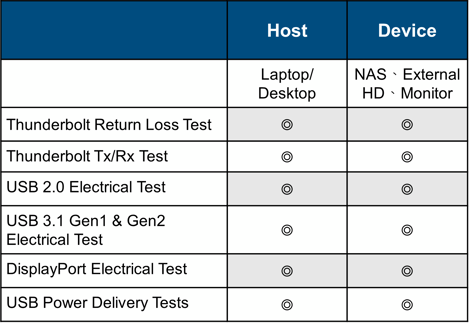

Im Folgenden wird der TBT EV-Test des Hosts als Beispiel genommen, um die verschiedenen Zertifizierungsprüfpunkte für TBT4, TBT3 und USB4 zu sortieren:

1. CIO Electrical (Hochgeschwindigkeitssignal, 10G: 10.3124G / 20G: 20.625G): Alle folgen der gleichen USB4 Electrical CTS Test Spezifikation
2. Stromzufuhr: Alle müssen der Spezifikation USB PD 3.1 entsprechen
3. Der Hauptunterschied ist der Leistungsbedarf. Wenn Vbus und Vconn gleichzeitig gezogen werden, müssen die Spannungsanforderungen für Vbus und Vconn erfüllt werden, wie in der folgenden Tabelle dargestellt:

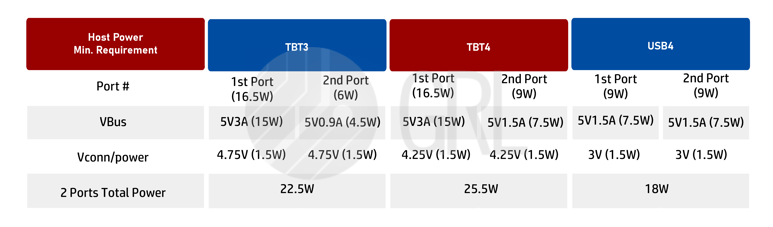

   ＊2-Ports Host Power Min. Anforderung Beispiel

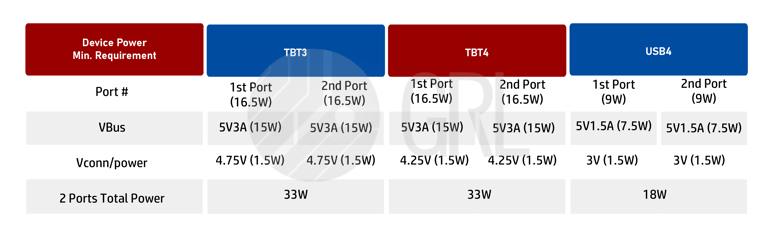

   ＊Gerät Leistung Min. Anforderung Beispiel




Thunderbolt™ 4-Zertifizierungs-Test-Items

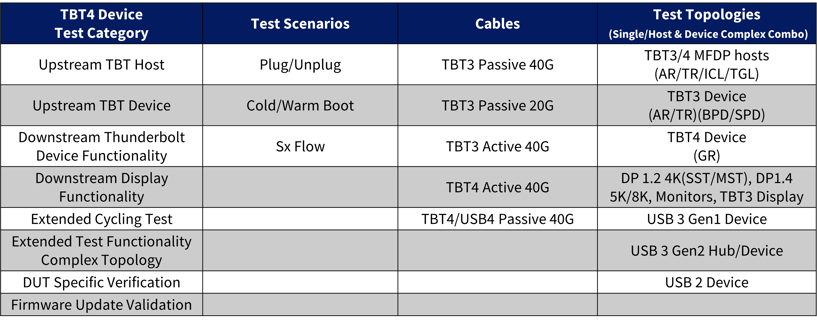

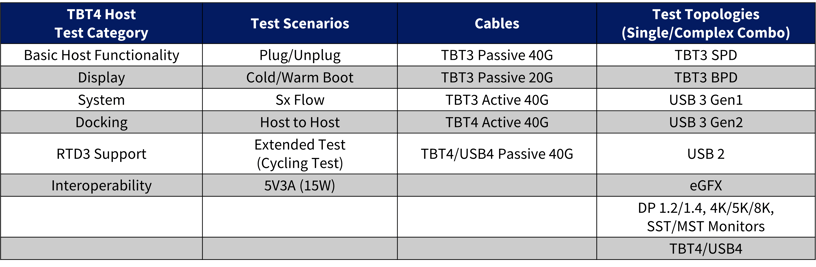

In letzter Zeit sind immer mehr Entwickler auf Probleme bei der TBT FV-Prüfung gestoßen und möchten mehr über die TBT FV-Prüfungsaufgaben wissen. Zu diesem Zweck haben wir eine detailliertere Einführung in die FV-Zertifizierungstestaufgaben von TBT4 Host und Device gemacht, in der Hoffnung, Ihnen zu helfen, die Testarten und -zwecke von TBT FV besser zu verstehen. Einzelheiten finden Sie unter <Thunderbolt™ Test Items & Instrument>.



Thunderbolt 4 bezogene FAQ

1. Gibt es einen Unterschied zwischen den Test-Items der elektrischen Prüfung und den Prüfspezifikationen von Thunderbolt™ 4 und USB4®?

• Was die elektrische Prüfung (Electrical Test) betrifft, so ist sie gleich. Derzeit werden die elektrischen Tests von Thunderbolt™ 3, Thunderbolt™ 4 und USB4 nach der gleichen Testspezifikation ("USB4 Electrical CTS") durchgeführt.

  • Die Thunderbolt™ 4-Prüfung muss die Datenraten 10,0 G, 20,0 G, 10,3125 G und 20,625 G umfassen.
  • Die USB4-Prüfung muss die Datenraten 10,0 G und 20,0 G umfassen. Wenn das Produkt mit Thunderbolt™ 3 kompatibel ist, müssen die Datenraten 10.3125G und 20.625G getestet werden.
• Im Bereich der VBus/Vconn-Stromversorgung haben Thunderbolt™ 4 und USB4 unterschiedliche Anforderungen.



2. Was sind neben den elektrischen Prüfungen die Unterschiede zwischen Thunderbolt™ 3 und USB4® Tests?

Der einzige Prüfpunkt für Thunderbolt™ 4 und USB4 ist die elektrische Prüfung. Die restlichen Test-Merkmale unterscheiden sich geringfügig. Bitte beachten Sie die Produktdeklaration zur Unterstützung von Thunderbolt™ 4 oder USB4 für die Zertifizierungsprüfung.

• Thunderbolt™ 4-Zertifizierungsprüfung: Elektrische + Funktions-/IOP-Prüfung
• USB4®-Zertifizierungsprüfung: Elektrisch + Funktional/IOP + Protokoll + Logical Layer+ TMU + Tunneling Test unterstützt. Informationen zum USB4-Zertifizierungsprüfung finden Sie unter <USB4 Test>.



3. Müssen USB4®-Produkte mit TBT3 kompatibel sein, um gleichzeitig die Thunderbolt™ 4 & USB4® Zertifizierung zu erhalten?

Nicht erforderlich.

USB4-Produkte, die mit Thunderbolt™ 3 kompatibel sind, müssen nur die USB4-Zertifizierung gemäß den Anforderungen der USB Association erhalten. Es müssen nur Thunderbolt™ 3 bezogene Prüfpunkte hinzugefügt werden.



Thunderbolt™ FV-Prüfgeräte

Der Thunderbolt™ FV-Test muss Thunderbolt™-zertifizierte Produkte von Intel verwenden.



USB4®, USB, USB-C®, USB Type-C® und USB-IF sind eingetragene Marken des USB Implementers Forum.

Intel, Thunderbolt™ 3 und Thunderbolt™ 4 sind eingetragene Marken und F&E-Produkte von Intel.

Haftungausschluss

Diese Informationen dienen nur als Referenz. Diese Informationen stellen keine offizielle Mitteilung des USB Implementers Forum (USB-IF) dar und sollten auch nicht als solche angesehen werden. Die offizielle Mitteilung des USB-IF kann von seiner Website usb.org oder direkt von USB-IF bezogen werden.
