Thunderbolt 공식 컴플라이언스 테스트 & 로고 인증 프로그램

GRL은 Intel Corp.에서 인증한 세계 최초의 인증 연구소입니다. 우리는 시스템, 도크, 모니터에 대한 썬더볼트 전기 검증 테스트 및 기능 검증 테스트를 포함한 전체 테스트 서비스를 제공합니다.

GRL은 2012년 이래 Intel과 Apple이 공동으로 만든 세계 최초의 Thunderbolt™ 인증 연구소입니다. 썬더볼트 4는 PD 기능이 있는 USB-C를 통해 최대 40Gbps(20Gbps x2)의 전송 데이터 속도로 DisplayPort, PCI Express, USB 3.2를 터널링할 수 있습니다.

Thunderbolt™ 4 시스템 및 장치 컴플라이언스 테스트 및 디버그.

테스트에는 다음이 포함됩니다:

  • Thunderbolt 송신기 및 수신기 및 반사 손실 전기 테스트
  • USB 3.2 전기 테스트
  • DisplayPort 전기 테스트
  • PCI 익스프레스 전기 테스트
  • Thunderbolt 기능 상호 운용성 테스트
    • Thunderbolt 기기 인증의 경우 Windows와 macOS 모두에 대해 동시에 인증을 받아야 합니다.

더 자세한 내용은 GRL에 문의 하십시오.

Thunderbolt™ 테스트

Thunderbolt™ 인증 테스트는 GRL의 핵심 서비스 중 하나입니다. GRL 연구소는 2011년부터 Intel® 및 Apple과 협력해 왔으며, 2012년에는 Intel과 Apple이 세계 최초로 공인한 Thunderbolt 인증 연구소가 되었습니다. Thunderbolt 2(TBT2), Thunderbolt 3(TBT3), 최신 Thunderbolt 4(TBT4)까지 방대한 테스트 검증 데이터와 경험, 전문적인 테스트 에너지를 축적했습니다. GRL은 Thunderbolt 인증 및 사전 인증에 필요한 모든 테스트를 수행합니다.



Thunderbolt

Thunderbolt™는 Intel에서 개발한 고속 인터페이스 기술입니다. PCI Express, DisplayPort™ 및 USB Power Delivery와 결합된 USB Type-C® 커넥터를 사용합니다. 데이터, 오디오, 비디오 및 전력 전송 기능을 통합합니다. 최대 40Gbps의 속도를 전송하며 다목적입니다. 데스크탑, 모니터, 외부 그래픽 카드, 외부 하드 드라이브 및 네트워크 저장 장치에 이르기까지 Thunderbolt 인터페이스를 사용하는 다양한 제품이 있습니다. Thunderbolt™ 기술에 대한 자세한 내용은 다음을 방문하십시오. https://thunderbolttechnology.net/



Intel

Intel은 세계 최고의 반도체 회사 중 하나이며 잘 알려진 제품은 프로세서입니다. 그러나 인텔의 통합 기능은 훨씬 더 놀랍습니다. 칩 설계 및 개발에서 제조 기능에 이르기까지 기술 업계에서 국제적으로 명성이 높습니다.
인텔에 대해 더 알고 싶으시면 인텔 공식 웹사이트를 참조하십시오. https://www.intel.com.tw/



Thunderbolt™ 사양 최신 버전

USB4™ 전기 적합성 테스트 사양, 개정 1.02, 2021년 7월 21일



인증 분야

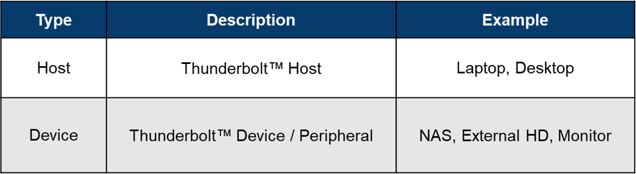

TBT-certified-products-samples



Technical Tools

Software

GRL은 포괄적인 Thunderbolt™ 4 전기 테스트(전기 테스트) 솔루션을 제공합니다. 현재 Thunderbolt™ 3, Thunderbolt™ 4 및 USB4 전기 테스트는 모두 동일한 테스트 사양(USB4 Electrical CTS)에 따라 테스트됩니다. 우리가 개발한 소프트웨어는 Thunderbolt™ 3, Thunderbolt™ 4 및 USB4 테스트를 지원하므로 자가 확인 기능을 쉽게 향상시킬 수 있습니다.

Hardware

Training

Thunderbolt™ 4 테스트

GRL 연구소는 호스트 및 장치 제품에 대한 TBT 4 인증 테스트 서비스를 수행하기 위해 Intel®에서 승인한 연구소이기도 합니다. 전문 테스트 팀은 주요 공장에서 전기 검증(EV) 및 기능(FV) 테스트를 완료하도록 프로젝트를 효율적으로 지원할 수 있습니다.



Thunderbolt™ 4

Thunderbolt™ 3 기술에 이어 Intel은 새로운 노트북 CPU에 통합된 Thunderbolt™ 4를 출시했습니다. Thunderbolt™ 4 기술 아키텍처와 USB4® 프로토콜 사양은 본질적으로 하나의 제품군입니다. 둘 다 Thunderbolt™ 3 아키텍처를 기반으로 합니다. 둘 다 최대 전송 속도가 40Gbps(20G x2)이고 Thunderbolt™ 3 및 USB4®를 지원합니다. 주요 목적은 USB Type-C 케이블을 통한 동시 시청각 및 데이터 전송에 사용할 수 있는 USB 3.2, DisplayPort 및 PCIe와 같은 프로토콜 신호를 포함하여 여러 프로토콜을 동일한 채널로 결합하는 것입니다. 또한 Thunderbolt™ 4 기능 테스트 사양에서 USB4® 장치가 테스트 프로젝트에 추가되고 관련 테스트 방법이 업데이트되었습니다.

GRL-USB4_USB 3.2, DisplayPort 및 PCIe와 같은 프로토콜 신호를 포함하다_Thunderbolt™ 4

(Source: https://www.usb.org/)



Thunderbolt™ 4 Logo

현재 TBT 케이블에만 3 또는 4가 표시되어 있으며 이는 TBT3 및 TBT4 케이블을 나타냅니다. USB Type-C 인터페이스의 로고 또는 TBT 컴퓨터(호스트) 및 장치(장치) 상자는 여전히 Thunderbolt 아이콘(숫자 없음)으로 표시됩니다.

Thunderbolt™ 4 로고



Thunderbolt™ 4 기능

  • 다기능 USB-C 커넥터 1개:
    • 단일 USB Type-C 인터페이스는 PCIe, USB3 데이터 및 DisplayPort를 동시에 지원할 수 있습니다.
  • Faster speed:
    • 40Gbps 대역폭 지원
    • 최대 32Gbps의 데이터 전송이 가능한 PCIe Gen3 x4
    • 최대 3000MB/s의 고속 하드 디스크 속도를 읽을 수 있습니다.
    • 2개의 4K 화면 또는 1개의 8K 화면 지원
  • TBT4 docking station:
    • 최대 4개의 TBT 포트가 있는 도킹 스테이션 지원
    • 컴퓨터를 동시에 최대 100W까지 충전할 수 있습니다.
    • 컴퓨터가 TBT 도킹 스테이션에 연결되면 키보드나 마우스를 터치하여 최대 절전 모드에서 컴퓨터를 깨울 수 있습니다.
  • 물리적 DMA 공격으로부터 컴퓨터를 보호할 수 있는 Intel VT-d DMA 보호 기능



 TBT3, TBT4 및 USB4® 비교

Thunderbolt™ 4와 USB4의 차이점

Thunderbolt™ 4 및 USB4®는 기능적으로 상호 보완적이며 호환됩니다. Thunderbolt™ 4는 PC 및 주변 장치 응용 프로그램에 중점을 둡니다. PC 외에도 USB4® 기능은 휴대폰이나 기타 임베디드 USB 호스트 시스템(Embedded Host)에서도 사용됩니다.
다음 그림은 PC를 예로 들어 Thunderbolt™ 4 및 USB4®가 지원해야 하는 최소 요구사항을 나열합니다.
가장 분명한 차이점은 Thunderbolt™ 4에서 기본 표준으로 나열된 많은 기능으로, USB4® 사양에서는 선택 사항일 뿐입니다.

Thunderbolt™ 4와 USB4의 차이점_비교효

*USB4® 제품은 Thunderbolt 호환 지원 여부를 선택할 수 있습니다. (10.3125G & 20.625G)



Thunderbolt™ 4 및 Thunderbolt™ 3 인증 테스트 항목의 차이점

TBT4가 "USB4를 지원하는 TBT3"임을 알 수 있습니다.
다음은 호스트의 TBT EV 테스트를 예로 들어 TBT4, TBT3 및 USB4에 대한 다양한 인증 테스트 항목을 분류합니다.

  1. CIO Electrical(고속 신호, 10G: 10.3124G / 20G: 20.625G): 모두 동일한 USB4 전기 CTS 테스트 사양을 따릅니다
  2. 전원 공급: 모두 USB PD 3.1 사양을 준수해야 합니다.
  3. 주요 차이점은 전력 요구 사항입니다. Vbus 및 Vconn이 동시에 풀링되면 다음 표에 표시된 대로 Vbus 및 Vconn 전압 요구 사항을 충족해야 합니다.

    *2포트 호스트 전원 최소 요구사항 예시

    Thunderbolt™ 4 및 Thunderbolt™ 3 인증 테스트 항목의 차이점_2포트 호스트 전원 최소 요구사항 예시

    *기기 전원 최소 요구사항 예시

    Thunderbolt™ 4 및 Thunderbolt™ 3 인증 테스트 항목의 차이점_기기 전원 최소 요구사항 예시



Thunderbolt™ 4 인증 테스트 항목

Thunderbolt™ 4 인증 테스트 항목 비교효



최근 점점 더 많은 개발자들이 TBT FV 테스트에서 문제를 겪고 TBT FV 테스트 항목에 대해 더 알고 싶어합니다. 이를 위해 TBT FV의 시험 유형과 목적에 대한 이해를 돕기 위해 TBT4 Host 및 Device의 FV 인증 시험 항목을 보다 자세하게 소개하였다. 자세한 내용은 <Thunderbolt™ 테스트 항목 & 기기>를 참조하십시오.



Thunderbolt 4 관련 FAQ

1. Thunderbolt™ 4 및 USB4®의 전기적 테스트 테스트 항목과 테스트 사양 간에 차이가 있습니까?

  • 전기 테스트(Electrical Test)에 관한 한 동일합니다. 현재 Thunderbolt™ 3, Thunderbolt™ 4 및 USB4 전기 테스트는 동일한 테스트 사양에 따라 수행됩니다. (USB4 Electrical CTS ).
    • Thunderbolt™ 4 테스트에는 데이터 속도 10.0G, 20.0G, 10.3125G 및 20.625G가 포함되어야 합니다.
    • USB4 테스트에는 데이터 속도 10.0G 및 20.0G가 포함되어야 합니다. 제품이 Thunderbolt™ 3와 호환되는 경우 10.3125G 및 20.625G 항목을 테스트해야 합니다.
  • VBus/Vconn 전원 공급 장치 부분에서 Thunderbolt™ 4와 USB4는 요구 사항이 다릅니다.



2. 전기 테스트 외에 Thunderbolt™ 3와 USB4® 테스트의 차이점은 무엇입니까?

Thunderbolt™ 4 및 USB4에 대한 유일한 테스트 항목은 전기 테스트입니다. 나머지 테스트 항목은 다음과 같이 약간 다릅니다. 인증 테스트를 위해 Thunderbolt™ 4 또는 USB4를 지원하는 제품 선언을 따르십시오.

  • Thunderbolt™ 4 인증 테스트 : Electrical + Functional/IOP test
  • USB4®  인증 테스트 : Electrical + Functional/IOP + Protocol + Logical Layer + TMU + Tunneling test supported. For USB4 certification test, please refer to <USB4 Test>.



3. Thunderbolt™ 4 및 USB4® 인증을 동시에 획득하려면 USB4® 제품이 TBT3과 호환되어야 합니까?

그럴 필요 없습니다.

Thunderbolt™ 3와 호환되는 USB4 제품은 USB 협회의 요구 사항에 따라 USB4 인증만 취득하면 됩니다. Thunderbolt™ 3 관련 테스트 항목만 추가하면 됩니다.

Thunderbolt™ 인증 프로세스



Thunderbolt™ 인증 프로세스

호스트 및 장치에 대한 Thunderbolt 인증 프로세스는 약간 다릅니다.
다음은 두 가지 테스트 프로세스입니다.

  • Thunderbolt 호스트 인증 프로세스
  • Thunderbolt 장치 인증 프로세스



Thunderbolt™ 인증 프로세스

(사진을 클릭하면 TBT 홈페이지로 이동)
– Thunderbolt Host에는 FCP(Fast Certification) 프로세스가 있습니다. 자세한 내용은 문의하시기 바랍니다.
– Thunderbolt Host에 대한 보조금 프로젝트가 있습니다. 자세한 내용은 문의하시기 바랍니다.



Thunderbolt™ 장비 인증 프로세스

(사진을 클릭하면 TBT 홈페이지로 이동)

– Thunderbolt Device에는 FCP(Fast Certification) 프로세스가 있습니다. 자세한 내용은 당사에 문의하십시오.



(1) 제품 정보

테스트가 시작되기 전에 다음 양식을 작성하여 테스트 프로세스의 속도를 높이는 제품 기본 정보를 제공하십시오.
– 다운로드:



(2) 테스트 샘플

테스트에 필요한 샘플을 아래 수량만큼 GRL로 보내주세요.

  • 인증 테스트: 위 차트를 참조하십시오
  • 사전인증 or FCP:
    • 호스트: 샘플 2~3세트
    • 장치: 샘플 4세트

(3)가장 적합한 Preset 밸류

인텔은 연결을 위해 더 나은 신호 품질과 함께 참조 사전 설정 값을 제공합니다. 그러나 DUT PCB 경로 설계가 다르면 신호 감쇠가 다릅니다. 플랫폼에 최적화된 사전 설정을 찾아야 합니다. Thunderbolt™ 송신기를 테스트하기 전에 GRL은 DUT에 최적화된 사전 설정 값을 찾는 데 도움이 됩니다. 고객은 업데이트된 NVM을 제공해야 하며, 이 최적화된 사전 설정 값을 기반으로 후속 Thunderbolt™ 송신기 테스트를 테스트해야 합니다.

Thunderbolt™ 인증 테스트 항목 및 사용기기

Thunderbolt™ 테스트에는 전기 검증(EV) 및 기능 검증(FV)이 포함됩니다.

  • EV는 신호 무결성을 확인합니다.
  • FV는 제품 호환성을 확인합니다.

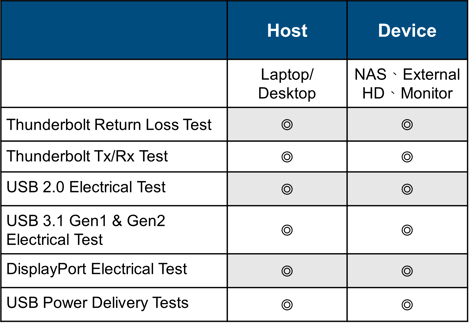

Thunderbolt™ EV 인증 테스트 항목

Thunderbolt™ EV 인증 테스트 항목_Host and Device 비교효

* Thunderbolt 제품이 PCIe, SD 카드(UHS-I/UHS-II), SATA 3G/6G TSG 및 이더넷을 지원하는 경우 인증 전에 관련 전기 테스트 보고서(Pre-EV 보고서)를 제출해야 합니다.



Thunderbolt™ FV 인증 테스트 항목

사용자가 일반적으로 하는 다양한 시나리오를 시뮬레이션하기 위해 기능 검증(FV 테스트)에서 가장 중요한 것은 제품 호환성을 보장하고 사용자 경험을 고려하는 것입니다. 테스트를 위한 TBT4 시스템 및 장치 외에도 TBT3과의 하위 호환성 테스트 및 다양한 유형의 인터페이스(USB 2.0/USB 3.2 Gen1/USB 3.2 Gen2/DP1.2/DP1.4) 및 다양한 유형의 테스트가 필요합니다. TBT, DisplayPort 케이블 및 그 조합을 사용하여 호환성을 확인합니다.



-호스트 FV 인증 테스트 항목

호스트 FV 테스트는 다음 6가지 유형으로 요약할 수 있습니다.

  1. 기본 기능(플러그, 스위치, 슬립, 호스트 도킹 테스트)
  2. 디스플레이 기능(이미지, 사운드, 멀티스크린 디스플레이, 외부 그래픽 카드 테스트)
  3. 시스템 테스트(PCIe 및 DP 터널 전송, 시스템 및 장치 펌웨어 업데이트, 여러 장치의 복잡한 연결, 읽기 및 쓰기 성능 테스트)
  4. 확장 포트 연결(빠른 절전 복구, USB 허브 연결 장치, 시스템 충전 테스트)
  5. 디바이스 RTD3 테스트 (TBT3/4, USB3 디바이스, 스크린 RTD3 지원 테스트)
  6. 호환성 테스트(TBT/TBT2 장치 호환성 테스트)

호스트 FV 인증 테스트 항목



-기기 FV 인증 테스트 항목

기기 FV 인증 테스트 항목




Thunderbolt™ EV 테스트 기기
Thunderbolt 반사 손실 테스트:

  • Keysight E5071C

Thunderbolt Tx/Rx Test:

  • Keysight DSOV334A
  • Anritsu MP1800A/MP1900A

USB 2.0 전기 테스트:

  • Keysight MSOS254A 2.5GHz

USB 3.1 Gen1 & Gen2 전기 테스트:

  • Keysight DSOV334A 33GHz
  • Keysight M8020A
  • Anritsu MP1800A/MP1900A
  • Tektronix DPO72004C 20 GHz

DisplayPort 전기 테스트:

  • Tektronix BERTScope12500
  • Tek DPO72004C 20GHz
  • Artek CLE-1000-A2-V1 Variable ISI Channel
  • RIGOL DSG815 Signal generator
  • Keysight M8020A
  • Keysight DSOV334A 33GHz
  • Unigraf, DPT-200
  • Anritsu MP1900A

USB 파워 딜리버리 테스트:

  • GRL USB-PD-C1
  • GRL USB-PD-C2

Thunderbolt™ FV 테스트 기기

Thunderbolt™ FV 테스트는 Intel의 Thunderbolt™ 인증 제품을 사용해야 합니다.


USB4®, USB, USB-C®, USB Type-C® 및 USB-IF는 USB Implementers Forum의 등록 상표입니다.

Intel, Thunderbolt™ 3 및 Thunderbolt™ 4는 Intel의 등록 상표 및 R&D 제품입니다.

Disclaimer
이 정보는 참조용으로만 제공됩니다. 이 정보는 USB-IF(USB Implementers Forum)의 공식 커뮤니케이션이 아니며 그렇게 간주되어서도 안 됩니다. USB-IF의 공식 커뮤니케이션은 웹사이트 usb.org 또는 USB-IF에서 직접 얻을 수 있습니다.


Thunderbolt™ FAQ

Before Testing

1. Thunderbolt™ 인증 절차는 무엇입니까?

인증 절차, 멤버십 신청은 Thunderbolt™ 인증 테스트 절차를 참조하시기 바랍니다.

2. Thunderbolt™ 제품은 인증된 커넥터를 사용해야 합니까?

예.
Thunderbolt™ 제품은 인증된 커넥터를 사용해야 합니다. TBT 계정에 로그인하고 여기에서 인증된 커넥터 목록을 찾으십시오.

https://thunderbolttechnology.net/developers/cable-contacts

3. Thunderbolt™ 인증 테스트 전에 필요한 것은 무엇입니까?

제공 부탁드립니다:

  • 테스트 샘플 (호스트: 2~3 세트, 장치 4 세트)
  • 정보 파일
4. Thunderbolt™ 테스트 전 설정 및 주의사항은?
  1. DUT의 기본 기능은 부팅, OS 진입, Thunderbolt 장치 또는 호스트 연결, Thunderbolt 기능이 있는 호스트 연결, Type-C 장치의 올바른 인식 등의 기본 기능이 정상인지 확인하십시오.
  2. DUT가 TBT3인 경우 강제 전원 켜기 및 강제 전원 끄기(Thunderbolt™ 기능을 강제 실행 가능)로 설정해야 합니다.

Testing

1. Thunderbolt™ 테스트를 위해 사전 설정 값을 수정해야 하는 이유는 무엇입니까? 인텔에서 제공하는 사전 설정 NVM을 사용할 수 없습니까?

Intel은 기본 사전 설정 값을 제공하지만 DUT는 PCB 배치가 다르고 커넥터가 사용되면 신호 감쇠가 다릅니다. 가장 적합한 사전 설정 값 세트를 선택하려면 테스트해야 합니다. Thunderbolt™ 송신기를 테스트하기 전에 GRL은 테스트에 대한 사전 설정 값을 찾고 가장 적합한 DUT를 선택하는 데 도움을 줄 것입니다. 고객은 업데이트된 NVM을 제공해야 하며 후속 Thunderbolt™ 송신기 테스트는 이 사전 설정 값에 따라 테스트해야 합니다.

2. 내 제품에 제품군 모델이 있는데 아직 테스트해야 합니까?

귀사를 담당하는 Intel PAE에 연락하여 Intel이 참조할 수 있도록 제품 블록 다이어그램을 제공하십시오. 인텔은 귀하의 제품을 다시 테스트해야 하는지 여부를 결정할 것입니다.

After Testing

1. 제품이 인증된 후 인텔 웹사이트에서 찾을 수 있습니까?

예.
여기에서 인증된 Thunderbolt 제품을 찾을 수 있습니다.

https://thunderbolttechnology.net/products.

2. Thunderbolt 인증을 받은 후 테스트 샘플을 반품할 수 있습니까?

예.
샘플이 인증된 후 6개월 동안 실험실에서 보관해야 하며 이후에는 반환될 수 있습니다.
