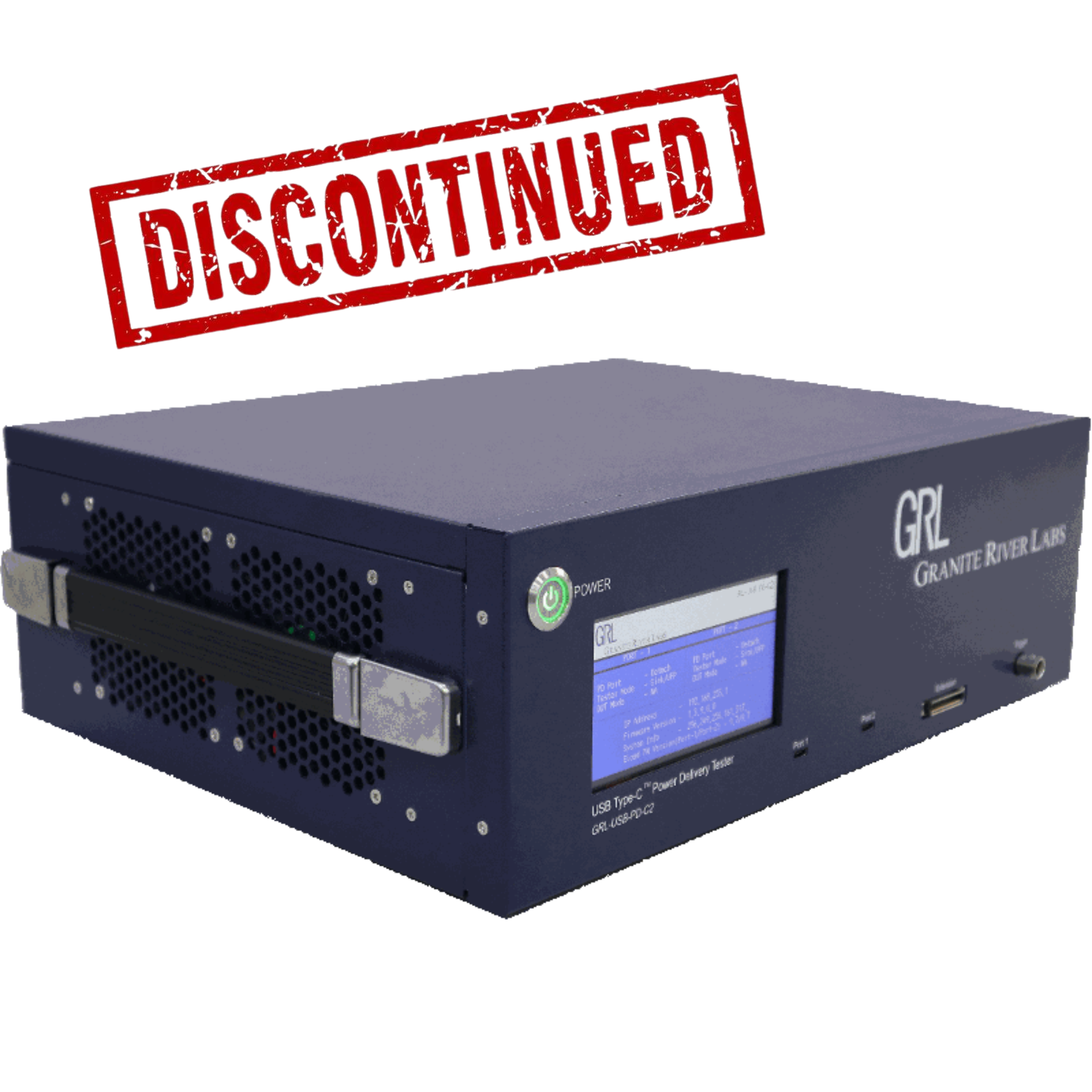

USB Type-C Power Delivery 測試分析儀 (GRL-USB-PD-C2)

概述與功能

整合USB Type-C Power Delivery及DP Alt Mode認證測試的儀器設備

簡介

  • 完全整合 - 5機一體
  • 支援完整 USB Type-C Power Delivery 3.1與2.0 認證測試
  • 兩個獨立Type C測試端口 - Source/Sink 最高達200瓦
  • 支援DisplayPort與Thunderbolt Alt Modes的PHY自動化測試
  • 整合Qualcomm Quick Charge 5與 Thunderbolt特殊測試項目

說明

GRL-USB-PD-C2 (GRL-C2)能夠支援所有USB Power Delivery 3.1與USB Type-C Alt Mode認證測試規格的解決方案。只需要產品開發人員按下一個按鍵,即可快速完整的驗證您的產品。

GRL-C2是一套自動、高效率且完美整合的測試解決方案,採用USB Type-C介面進行所有USB Power Delivery 3.1和2.0以及相關的測試項目,並支援USB Type-C Alt-Mode的PHY自動化測試。

GRL-C2可自動執行Power providers(充電器), Consumers, Dual-role ports, Cable 以及 Adapter E-Marker等產品的USB PD相容性測試;並且是唯一可用於Qualcomm Quick Charge 4+和Intel Thunderbolt特定測試項目的解決方案。 GRL-C2還結合了分析器功能,能夠錄製PD所有溝通內容。

GRL-C2將所有必需的USB PD測試項目整合進一台兩個端口的測試儀,並向下支援2015年經USB-IF核准的GRL第一代USB PD解決方案。兩個獨立Type-C測試端口可以獨立設置為PD Provider或PD Consumer,整合Protocol與Power所有的測試項目且不需額外的電源負載儀。

主要功能

  • 一機即可支援USB Type-C連接器上所有的USB Power Delivery 3.1與2.0測試項目
  • 整合DisplayPort、Thunderbolt、HDMI Alt Mode的PHY測試項目
  • 可以當作USB PD協議分析儀、UFP/DFP控制器、或是僅作為一個「pass through」的延伸轉接器
  • 支援所有USB PD裝置,包括線纜、 E-Marker轉接器、充電器、 Power consumer和Dual-role 裝置
  • 支援DisplayPort Alt Mode Chapter 10 PD協議測試規範
  • 提供2個獨立PD測試端口,並能分別模擬240W的電源輸出端與與200W的電源吸收端
  • 整合Qualcomm Quick Charge 4+與Intel Thunderbolt的測試規範
  • 支援任何來自Keysight、 Tektronix、 Rohde & Schwarz或Teledyne LeCroy等Windows7以上的示波器
  • 先行於內部驗證所有USB PD測試項目,大幅減少測試除錯時間
  • 可利用前方面板查看CC1、 CC2、Vbus等訊號狀況
  • 保存所有波形記錄可進一步的分析與排除問題
  • 自動生成完整的.pdf、.csv與.xml測試報告

軟體與配件

GRL-USB-PD-EPR - GRL USB PD 3.1 預驗證治具
需搭配GRL-USB-PD-EPR軟體

GRL USB PD 3.1測試治具包括以下產品:

  • GRL-USB-PD-EPRF - 使儀器支援最高240電力輸出的USB PD 3.1 EPR產品設計。
  • GRL-C2-EXT6擴充板 - 控制GRL-USB-PD_EPRF治具。
  • GRL-EXT6-IO-Cable -連結GRL-C2-EXT6擴充板至USB PD 3.1 治具,可用於輸入端與輸出端。
 下載文件

下載文件

備註:GRL提醒您,請確保在GRL-USB-PD-C2關機的狀態下連接治具與擴充板。需搭配GRL-USB-PD-EPR測試軟體



GRL-USB-PD-STC - GRL Special (GRL-SPL) Type-C VCONN Passthrough測試線纜

使用GRL Special (GRL-SPL) Type-C VCONN Passthrough測試線纜來連接UUT與GRL-USB-PD-C2,支援所有Type-C線路的連結。



GRL-USB-PD-DPC - GRL DPC PHY Tx自動測試板

GRL DPC PHY Tx自動測試板包括以下產品:

  • GRL-C2-EXT1 DisplayPort治具, LFPS - EXT1延伸治具,搭配GRL-USB-PD-C2後:
    • 支援USB Type-C DisplayPort Alt Mode。
    • 可以控制USB 3.0系統的Low Frequency Periodic Signaling (LFPS)測試。
  • 使用GRL-USB-PD-C2測試儀亦可支援DP PHY自動化測試。
下載文件

下載文件

備註: GRL提醒您,請確保在 GRL-USB-PD-C2關機的狀態下連接治具與擴充板。



GRL-USB-PD-FRS - GRL Fast Role Swap (FRSWAP)擴充板

GRL Fast Role Swap (FRSWAP)擴充板包含以下產品:


  • GRL-C2-FRSWAP AUTO Box - 可執行Fast Role Swap自動化測試。需連結至DUT並移除DUT的AC電源。
  • GRL-C2-EXT5擴充板 - EXT5延伸治具可被使用於:
    • 控制C2的輸入/輸出。
    • 觸發FRSWAP、GRL-USB-PD-SHT等延伸治具及其他週邊。
  • FR-SWAP-CAB - FRSWAP測試線纜,可連接GRL-C2-EXT5擴充板與GRL-C2-FR-SWAP-AUTO治具。
下載文件

下載文件

備註: GRL提醒您,請確保在 GRL-USB-PD-C2關機的狀態下連接治具與擴充板。



GRL-USB-PD-FCB - GRL Type-C Functional 認證測試治具
需搭配GRL-USB-PD-FC Type-C Functional認證測試軟體

GRL Type-C Functional認證測試板包含以下產品:

  • GRL-HS-EXT擴充板 - 用於控制連接設備之間的VBUS和CC線路,而不干擾Type-C輸入/輸出連接器之間的高速線路。
  • 可支援Type-C Functional認證測試。
  • GRL-C2-Functional-BRD - 支援最新Type-C Functional測試規範(TD.4.3.1, TD.4.4.1, TD.4.5.4 , TD.4.6.3 & TD.4.7.2)
  • GRL-C2-IO-EXT6 - 觸發GRL-C2-Functional-BRD
  • EXT6-IO-CABLE
下載文件

下載文件

備註: GRL提醒您,請確保在 GRL-USB-PD-C2的狀態下連接治具與擴充板。

需搭配GRL-USB-PD-FC Type-C Functional一致性測試軟體。



GRL-USB-PD-PWR - GRL Type-C VBUS & VCONN 短路擴充板

GRL Type-C VBUS & VCONN 短路擴充板包含以下產品:

  • GRL-C2-EXT5擴充板 - 可被用於:
    • 控制C2的輸入/輸出。
    • 觸發FRSWAP與其他週邊。
  • GRL-USB-PD-SHT2 - 可連結GRL-USB-PD-C2的Port 1和Port 2並使用GRL-C2-EXT5擴充板讓VBUS和VCONN發生外部接地短路。
  • F1R-IO-TBT-Cable -Thunderbolt輸入/輸出測試線纜,用於連結GRL-C2-EXT5 擴充板與GRL-USB-PD-SHT2延伸治具。
  • 搭配GRL-USB-PD-C2可支援Thunderbolt電源測試(VBUS和VCONN接地短路)。
下載文件

下載文件

備註: GRL提醒您,請確保在 GRL-USB-PD-C2關機的狀態下連接治具與擴充板。



GRL-USB-PD-DPAUX-SNIF - GRL DisplayPort AUX 分析器
需搭配GRL-USB-PD-DPAUX DP AUX軟體

  • GRL DisplayPort AUX Sniffer Board – 用來執行DP AUX測試。
下載文件

下載文件

備註: GRL提醒您,請確保在 GRL-USB-PD-C2測試控制器關機的狀態下連接治具與擴充板。

需搭配GRL-USB-PD-DPAUX DP AUX軟體。



GRL-USB-PD-SNIF - GRL Type-C 分析器

GRL Type-C分析器包含以下產品:

  • GRL-C2-EXT2 Sniffer_V2 –GRL-USB-PD-C2測試控制器的延伸治具用於偵測USB Power Delivery流量與Qualcomm Quick Charge遺留流量。
下載文件

下載文件

備註: GRL提醒您,請確保在 GRL-USB-PD-C2測試控制器關機的狀態下連接治具與擴充板。



GRL-USB-PD-BCQCF - BC1.2 DCP Sink測試配件
需搭配GRL-USB-PD-BCQC BC1.2 DCP Sink測試軟體

BC1.2 DCP Sink Testing測試配件用於QC無線充電板的必要測試項目-BC 1.2 DCP Sink測試。配件將包含以下產品:

  • BC擴充板 - 支援BC 1.2 sink測試。
  • GRL-C2-EXT5擴充板 - 可用於:
    • 控制C2的輸入/輸出。
    • 控制BC擴充板。
  • F1R-IO-TBT-Cable - Thunderbolt輸入/輸出測試線纜,連接 GRL-C2-EXT5擴充板與GRL-C2-BC擴充治具。

備註: 詳細測試項目請參考使用者手冊。

下載文件

下載文件

備註: GRL提醒您,請確保在 GRL-USB-PD-C2關機的狀態下連接治具與擴充板。

需搭配GRL-USB-PD-BCQC BC1.2 DCP Sink測試軟體。



GRL-USB-PD-MULT - 使C2可同時測試多個待測物

擁有五個端口的測試治具。可透過此治具同時連接5個待測物於C2並進行測試。

下載文件

下載文件



備註: GRL提醒您,請確保在 GRL-USB-PD-C2關機的狀態下連接治具與擴充板。
