為了以便大家在開發階段避開常見的設計陷阱，節約開發費用和時間的成本，GRL 的工程師在本文章總結出 USB Type-C 線的設計要點。設計 USB C 線前，讓我們先來了解連接器（Connector）的要求。
USB Type-C 容器（Receptacle）結構設計類型：
可允許的 USB Type-C 插座（Receptacle）結構設計
1. 外部屏蔽 Shell 兩面不帶有彈片或者凸包，內部兩面皆帶 EMC Pad 設計的 USB Type-C Receptacle ----------可認證
圖一

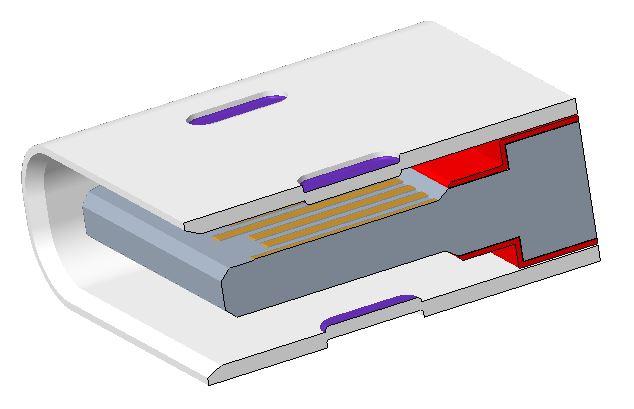

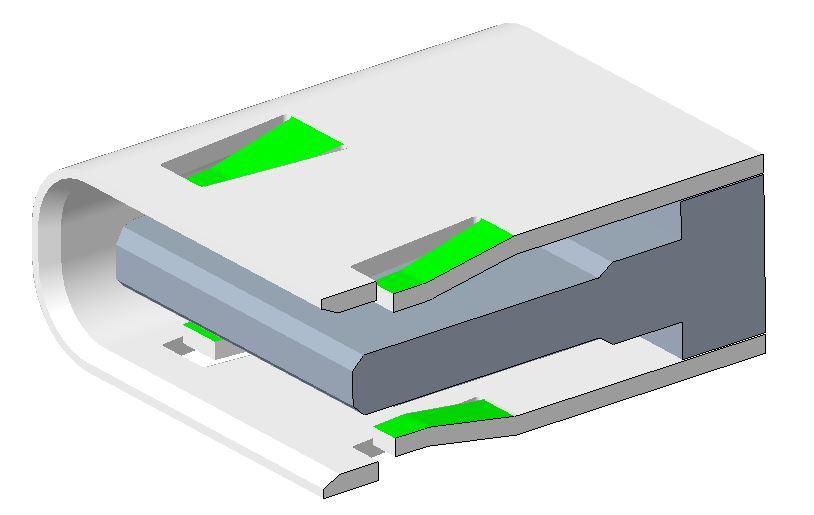

2. 外部屏蔽 Shell 兩面帶有彈片，內部兩面皆帶 EMC Pad 設計的USB Type-C Receptacle ----------可認證
圖二

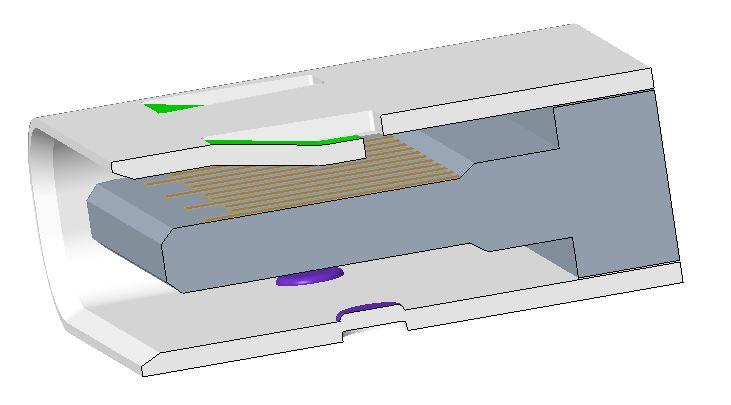

3. 外部屏蔽 Shell 只有一面帶有彈片，內部兩面皆帶 EMC Pad 設計的USB Type-C Receptacle ----------可認證
圖三
4. 外部屏蔽 Shell 兩面帶有凸包（需要注意兩面凸包頂點之間的尺寸大於插頭 Plug 的厚度。最大允許尺寸 2.43mm），內部兩面皆帶 EMC Pad 設計的USB Type-C Receptacle ----------可認證
圖四
5. 外部屏蔽 Shell 一面帶凸包，另一面帶彈片，內部兩面皆帶 EMC Pad 設計的 USB Type-C Receptacle ----------可認證
圖五

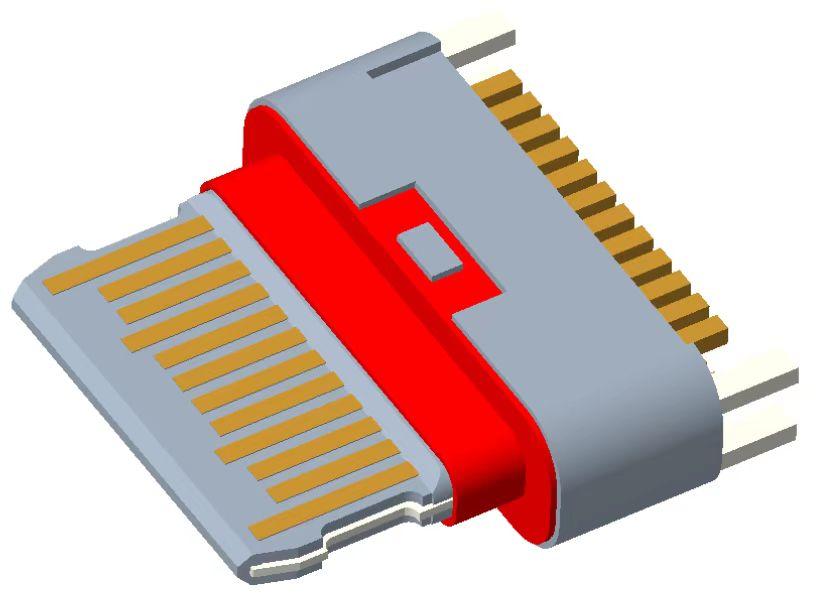

6. 採用外層不帶屏蔽 Shell（或者外殼採用塑膠材質的），內部兩面皆帶EMC Pad設計的 USB Type-C Receptacle ----------可認證
圖六
7. 外部屏蔽 Shell 兩面帶有彈片，內部兩面不帶 EMC Pad 設計的USB Type-C Receptacle ----------可認證
圖七

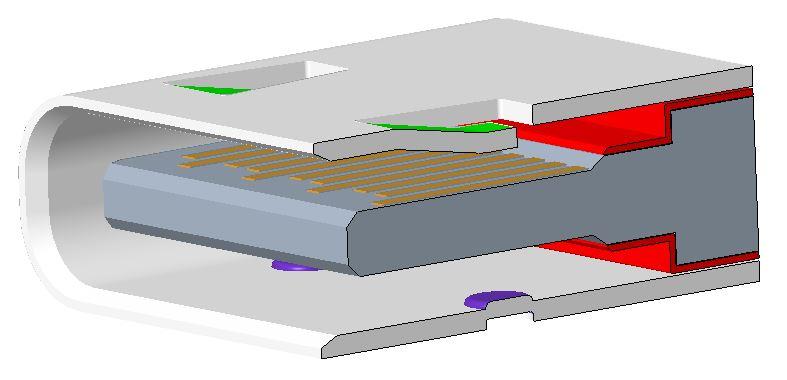

8. 外部屏蔽 Shell 一面帶凸包，另一面帶彈片，內部兩面不帶 EMC Pad 設計的 USB Type-C Receptacle ----------可認證
圖八
不可認證的 USB Type-C 插座（Receptacle）結構設計
1. 外部屏蔽 Shell 兩面帶有凸包，內部兩面不帶 EMC Pad 設計的 USB Type-C Receptacle ----------不可認證
圖九
2. 外部屏蔽 Shell 一面帶彈片，另一面不帶彈片，內部兩面不帶 EMC Pad 設計的 USB Type-C Receptacle ----------不可認證
圖十
3. 外部屏蔽 Shell 兩面不帶彈片，內部兩面不帶 EMC Pad 設計的USB Type-C Receptacle ----------不可認證
圖十一
4. 外部屏蔽 Shell 帶彈片，但是彈片朝向是逆向設計的USB Type-C Receptacle ----------不可認證
圖十二

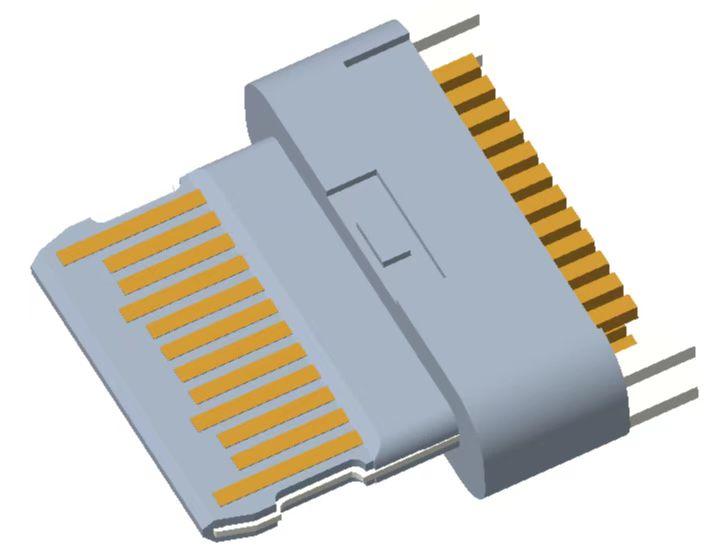

5. 採用外層不帶屏蔽 Shell，內部兩面不帶 EMC Pad 設計的 USB Type-C Receptacle ----------不可認證
圖十三

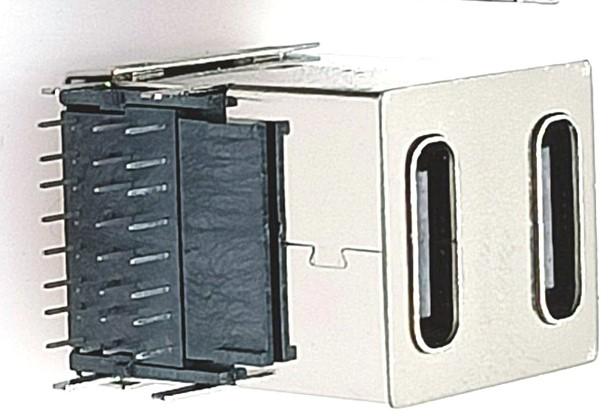

6. 雙層或者多層疊加設計的USB Type-C Gen2 Receptacle----------不可認證
圖十四
USB Type-C 插頭 Plug 的結構設計類型：
可允許的 USB Type-C Plug 連接器結構設計
圖十五
1. 內部絕緣層不同顏色設計的插頭Plug----------可認證
這也是本文中介紹的唯一 USB-IF 允許的 USB Type-C 插頭類型。
不可認證的 USB Type-C Plug 連接器結構設計

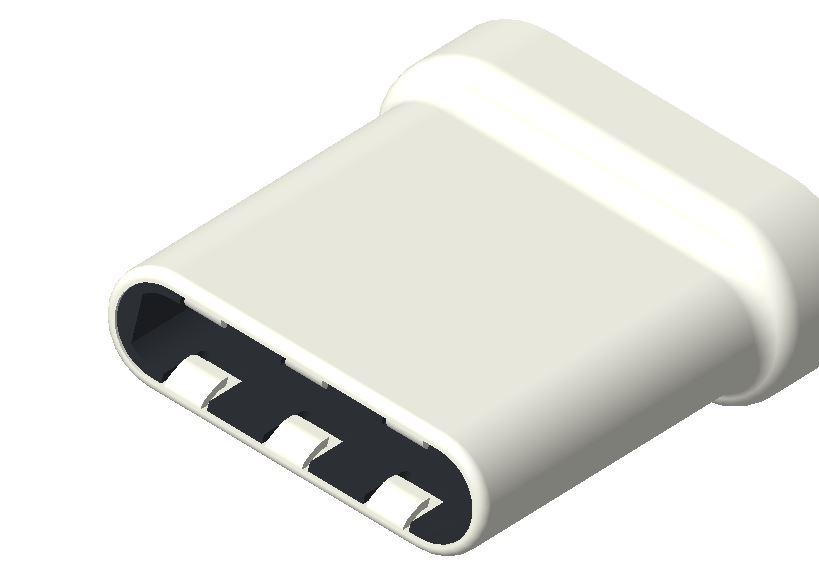

1. 連接器前端塑膠部分外露設計的 USB Type-C Plug ----------不可認證
圖十六
2. 內部無 EMC Springs 設計的 USB Type-C Plug----------不可認證
圖十七
3. 採用貴金屬(如鍍金等)外屏蔽 Shell 設計的 USB Type-C Plug----------不可認證
圖十八

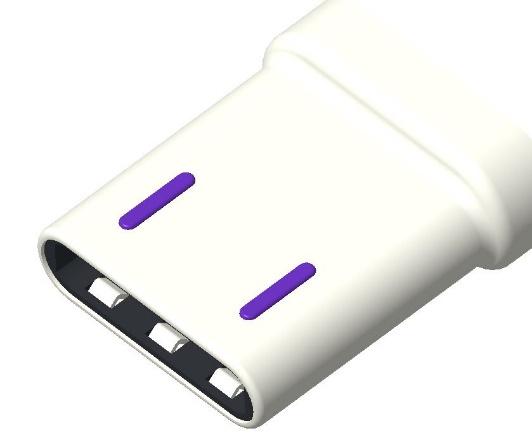

4. 外屏蔽殼表面採用凸包，凸肋或者卡扣設計的 USB Type-C Plug---------不可認證
圖十八
5. Plug EMC Springs 與外屏蔽殼是一體設計的 USB Type-C Plug---------不可認證
圖十九
6. 採用 USB 2.0 Type-C Plug Ground Springs 設計的 USB Full-Featured （功能齊全）Type-C Plug---------不可認證
USB 全功能 Type-C 插頭 Ground Springs
USB 2.0 Type-C 插頭 Ground Springs
圖二十

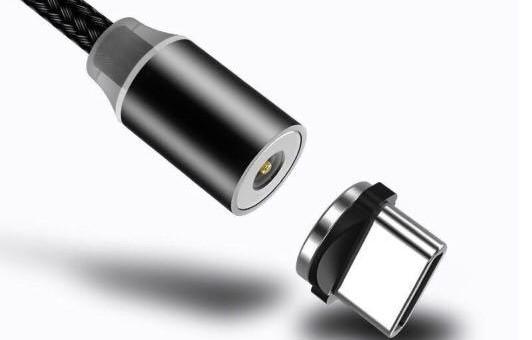

7. 帶磁吸式設計的 USB Type-C Plug---------不可認證
USB Type-C 線 Cable 的特殊設計類型：
下面介紹USB Type-C 的一些設計注意項目總結：
可允許的 USB Type-C 線 Cable 結構設計
1. 不同形狀及類型線材設計的USB Type-C Cable---------可認證
圓形結構、方形結構、扁線、三角形、其他異性結構，帶編織層，卷線等(必須能通過所有認證測試項目的測試要求)

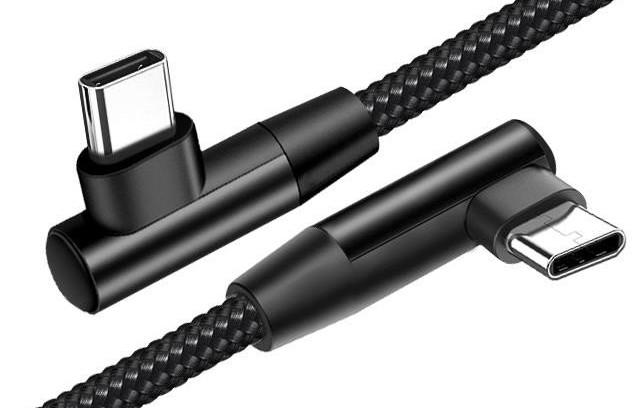

2. 採用90°彎頭或者U型設計的USB Type-C Cable---------可認證
圖二十一
圖二十二
3. 採用USB Type-C Screw 設計的USB Type-C Cable---------可認證
圖二十三
圖二十四

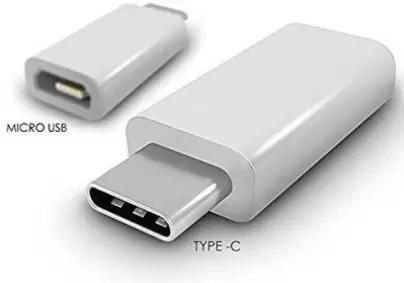

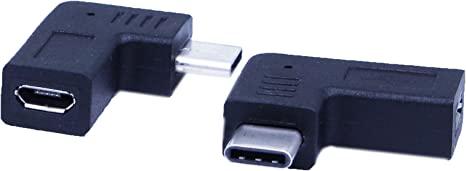

4. 不帶Cable 設計的 USB Type-C to USB 2.0 Micro-B Receptacle Adapter---------可認證
圖二十五
圖二十六

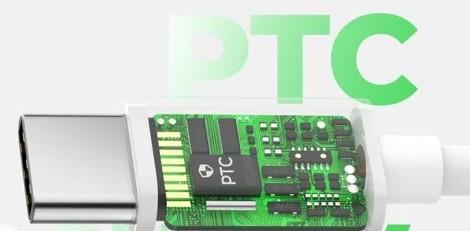

5. 包含有內部電路及電子元器件設計的 USB Type-C Cable---------可認證
舉例：待LED燈，PTC等，但是需要測試內部電路的功率，不能超過100mW.
圖二十七

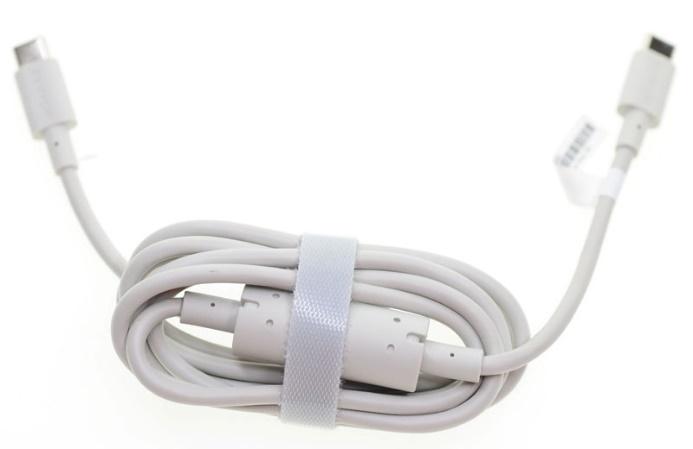

6. 帶磁環設計的 USB Type-C Standard Cable Assemblies---------可認證
圖二十八
不可認證的 USB Type-C 線 Cable 結構設計
1. 帶磁環設計的 USB Type-C Legacy Cable Assemblies ---------不可認證
圖二十九

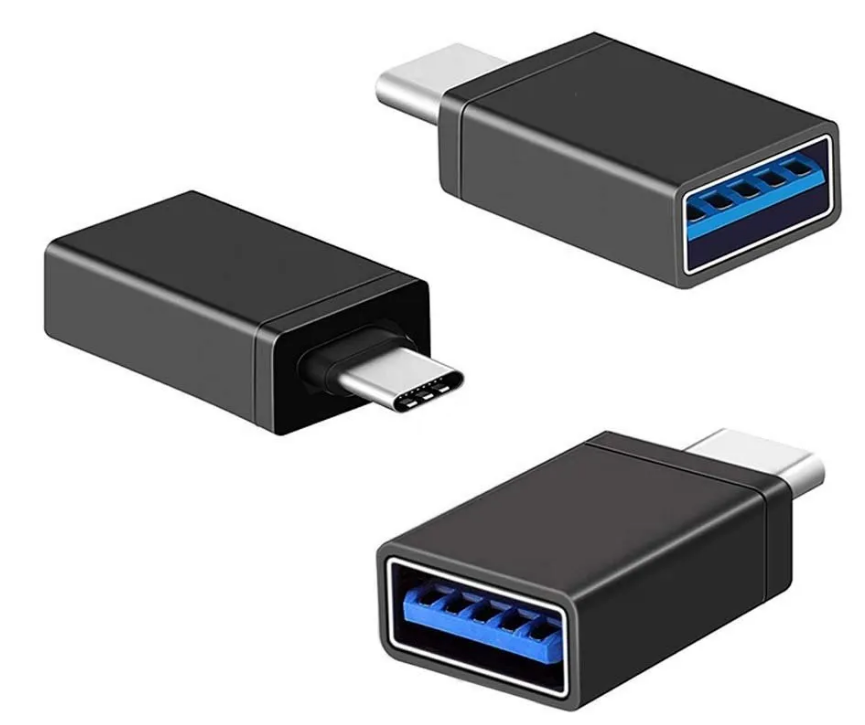

2. 不帶線設計的 USB Type-C to USB 3.1 Standard-A Receptacle Adapter---------不可認證
圖三十
3. 採用 USB 2.0 Standard-A Receptacle 設計的 USB Type-C to USB 2.0 Standard-A Receptacle Adapter---------不可認證
圖三十一
4. 帶有 USB Type-C Receptacle 設計的 USB Type-C Cable---------不可認證
圖三十二
5. 只有電源功能無數據功能設計的 USB Type-C Cable ---------不可認證
6. 使用 SR 尺寸超標設計的 USB Type-C Cable ---------不可認證
注：USB Type-C 的尺寸量測部分包括：整個鏈接擦頭（Plug）和線（Cable）之間的過度部分。
7. 使用未取得 USB-IF 認證的連接器設計的 USB Type-C Cable ---------不可認證
