Testen Sie Ihr Empfängerdesign schnell gemäß der PCIe 4.0-Basis-Spezifikation
Beschreibung
Die PCI Express®4.0 Basis-Zertifikation Empfänger-Kalibrierungs- und Testautomatisierungssoftware für den Anritsu MP1800A BERT (GRL-PXE4-BASE-RXA) bietet eine automatisierte, einfache und effiziente Möglichkeit, Ihren PCIe 4.0 Receiver gemäß der Basis (ASIC) Spezifikation zu testen.
GRL-PXE4-BASE-RXA automatisiert den MP1800A und das Keysight Echtzeit-Oszilloskop, um die gestörte Augenöffnung zu kalibrieren und die Rx-Konformität zu testen. Bei Einhaltung einer branchenüblichen Methodik verwendet GRL-PXE4-BASE-RXA den Augensimulator für statistische Daten von Seasim, um das kalibrierte Augendiagramm zu erstellen.

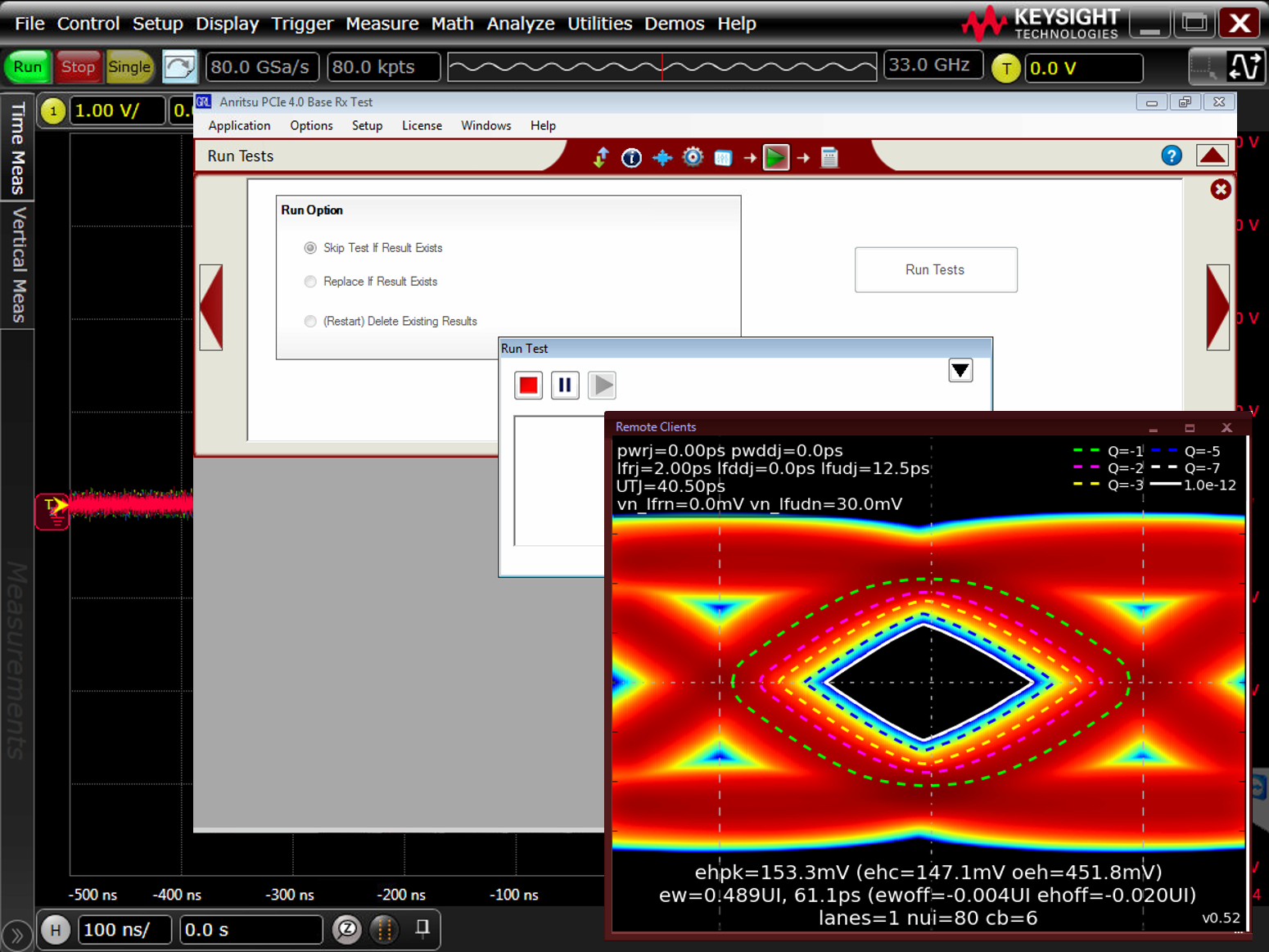

GRL-PXE4-BASE-RXA bietet eine einfache Benutzeroberfläche zur Automatisierung komplexer PCIe-Tests, reduziert die Zeit für die Gerätekalibrierung erheblich und läuft auf jedem Windows 7- oder Windows 8-basierten PC oder Oszilloskop.
Nutzen und schützen Sie Ihre Investition in den Anritsu MP1800A. Sparen Sie wertvolle Zeit und nutzen Sie Ressourcen über mehrere Projekte hinweg.
Hauptmerkmale
- Automatisieren Sie PCIe 4.0 Rx Basis-Spezifikationstests mit Anritsu-Testgeräten
- Führen Sie Empfänger-Jitter-Toleranztests auf Knopfdruck durch
- Reduzieren Sie technisches Risiko durch eine branchenweit akzeptierte Kalibrierungsmethode
- Erzielen Sie nachvollziehbare Ergebnisse mit schneller Testausführung
Anwendungsspezifikationen
- Datenraten: 16 GT/s
- Unterstützter Empfängertest: Gemeinsame Taktarchitektur
- ● Diese Anwendung ist kompatibel mit:
- Keysight Echtzeit-Oszilloskop mit 32 GHz oder höherer Bandbreite (DSAX-Q oder neuere Serien)
- Anritsu MP1800A Signalqualitätsanalysator + Option: 002.007.014.032
- MU181000A:12.5GHz Synthesizer +option: 001
- MU181500B: Jitter Modulationsquelle
- MU183020A: 28G/32Gbit/s PPG + Option: 012 oder 022 (1ch oder 2ch), 030 oder 031
- MU183040B: 28G/32Gbit/s High Sensitivity ED + Option: 010 oder 020 (1ch oder 2ch), 022
- MP1825B 4Tap Emphasis + Option: 002
- MG3710A Vektorsignalgenerator: Menge (2) + Option: 002.029.036.041.066.071
- Artek CLE-1000 A2 Variabler ISI-Kanal
