Testen Sie Ihr Empfängerdesign schnell gemäß der PCIe 4.0-Basisspezifikation
Produktübersicht
Die PCI Express 4.0 Basis-Spezifikation Empfänger-Testautomatisierungssoftware von GRL für das Tektronix BERTScope BSA (GRL-PXE4-BASE-RX) bietet eine automatisierte, einfache und effiziente Möglichkeit, Ihre PCIe 4.0 Receiver gemäß der Basis (ASIC) Spezifikation zu testen.
GRL-PXE4-BASE-RX automatisiert sowohl das BERTScope als auch das Tektronix-Echtzeit-Oszilloskop, um die verminderte Augenöffnung zu kalibrieren und die Compliance des Empfängers und die Jitter-Toleranz zu testen. Nach einer branchenüblichen Methodik verwendet die Software den Seasim-Augensimulator für statistische Daten, um DDJ und das endgültige kalibrierte Augendiagramm zu erstellen.

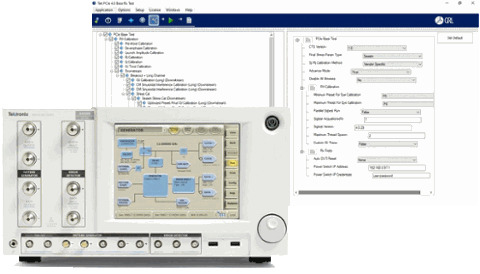

GRL-PXE4-BASE-RX bietet eine einfache Benutzeroberfläche zur Automatisierung komplexer PCIe-Tests. Die Software läuft auf jedem PC oder Oszilloskop mit Windows 7 oder 8 und reduziert die Zeit für die Gerätekalibrierung erheblich.
GRL-PXE4-BASE-RX unterstützt das Schleifen durch eine Vielzahl von Timing- und Spannungsparametern, wobei vom Benutzer definierte Bereiche verwendet werden, um zweidimensionale Ergebnisdiagramme zu erstellen.
Nutzen und schützen Sie Ihre Investition in BERTScope. Sparen Sie wertvolle Zeit und optimieren Sie den Einsatz Ihrer Ressourcen über mehrere Projekte hinweg.
Hauptmerkmale
- Automatisieren Sie die PCIe 4.0 Rx Base Spec-Compliance mit Tektronix-Testgeräten.
- Durchführen von Empfänger-Jitter-Toleranztests auf Knopfdruck.
- Reduzieren Sie das technische Risiko durch eine branchenweit akzeptierte Kalibrierungsmethode.
- Erzielen Sie einheitliche Ergebnisse mit schneller Testausführung.
Anwendungsspezifikationen
- Datenraten: 16 GT/s
- Unterstützter Empfängertest: Gemeinsame Taktarchitektur
- Diese Anwendung ist kompatibel mit:
- Tektronix BERTScope BSA, 28,6 Gb/s oder höher
- Tektronix Echtzeit-Oszilloskop DPO / MSO70000DX
- Tektronix DPOJET-Software (Jitter- und Augenanalyse).
- Tektronix LE160 Linear Equalizer
- Tektronix AFG3000 Arbitrary Function Generator
- Tektronix BERTSCOPE ISI-Board
- Tektronix PCIe Combiner: Bei Bestellung von GRL-PXE4-BASE-RX SW enthalten, wenn bei Tektronix bestellt
- Hochleistungs-SMA-Kabel
