Beschreibung

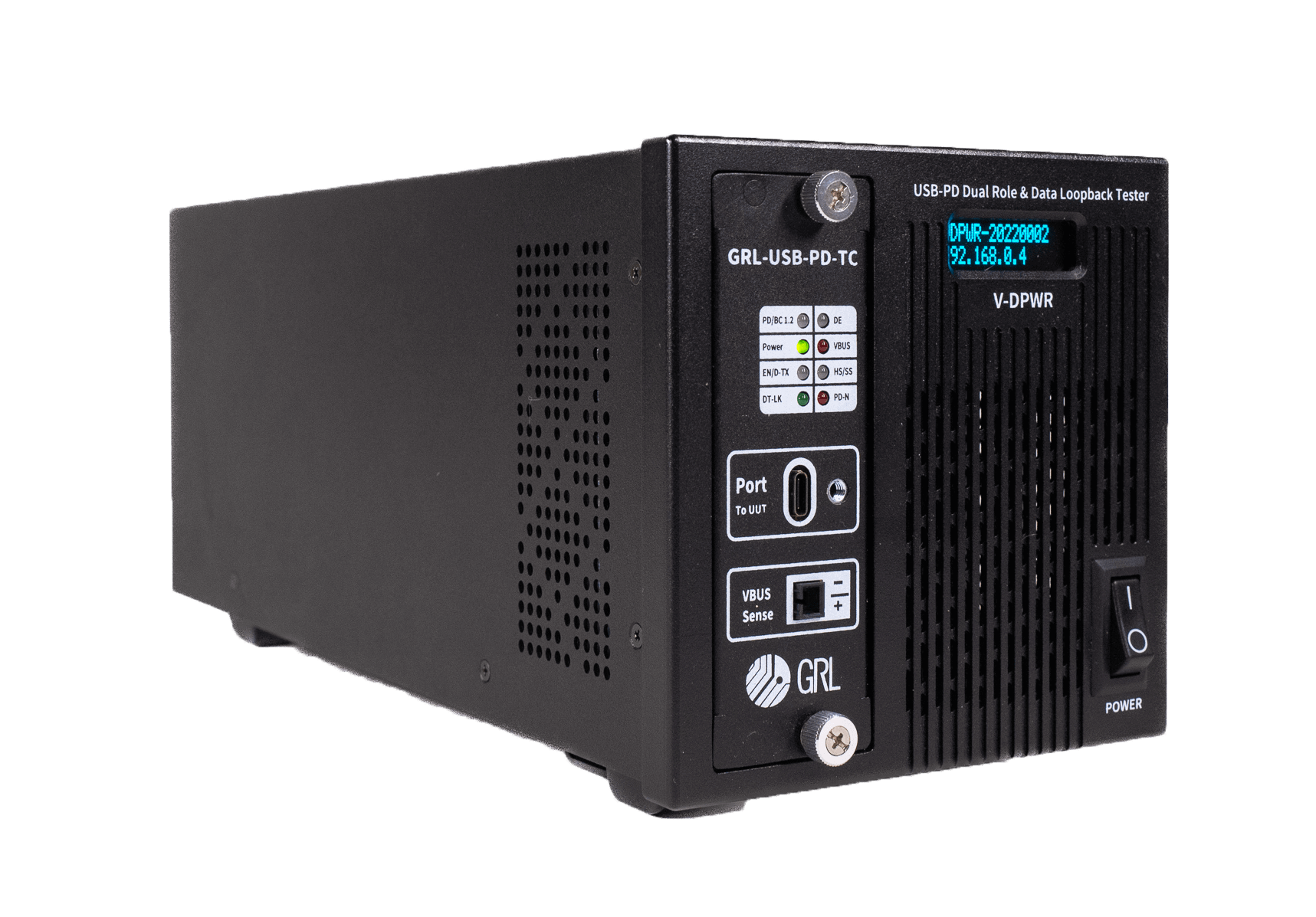

Der GRL V-DPWR Dual Role Power & Data Loop Back Tester ( Batterie-Testgerät) erfüllt die Anforderungen von Testingenieuren mit anspruchsvollen Testanforderungen für ihre USB Type-C®/USB Power Delivery (USB PD) Hosts und Geräte. Der V-DPWR ist schnell, einfach zu bedienen und kostengünstig. Er ist eine ideale Lösung für Dauerprüfungen und Umweltkammern sowie für die Großserienproduktion.
Der Prüfanschluss unterstützt das Laden und die Versorgung eines einzelnen 100-W-USB-C-Anschlusses. Der GRL V-DPWR verfügt über eine offene API, die es Prüfingenieuren ermöglicht, ihre eigene Software (C#, NI TestStand, Python usw.) für die kundenspezifische Steuerung zu verwenden.
Die Prüfung dauert weniger als ein paar Sekunden mit einer einzigen Einrichtung. Die LEDs auf der Vorderseite zeigen die Datenaufzählung an, so dass die Bedienung und das Verstehen des Teststatus mit minimalem Schulungsaufwand möglich sind. Detaillierte Testergebnisse können zur Analyse einfach abgerufen werden.
Das Design des V-DPWR mit seinem starken thermischen Luftstrom ermöglicht eine Leistungsaufnahme von bis zu 100 W, so dass die Tests über längere Zeiträume hinweg kontinuierlich durchgeführt werden können.
Hauptmerkmale
- Unterstützt USB PD 2.0 & PD 3.1 PPS Aushandlung
- USB Power Delivery 2.0 & 3.0 Version 1.1 Spezifikation, einschließlich programmierbarem Stromversorgungsmodus, 100W Leistungsaufnahme und -abgabe, USB 2.0 und USB 3.2 Daten Loopback-Test
- Testen Sie bis zu 100 W Leistungsbelastung, die Versorgung und 7,5 W pro Anschluss für die VCONN-Leistungsbelastung
- AC- und Batteriebetrieb für Mobilität
- VBUS-Spannungsmessleitung zur Kompensation des IR-Abfalls verfügbar
- Offene API ermöglicht die Steuerung der Hardware über die vorhandene Software des Kunden
- C#, NI Test Stand, Python, etc.
- Unterstützt USB Typ-C und Typ-A Anschlüsse
- Unterstützt schraubbare Anschlüsse zur mechanischen Verriegelung von Prüfkabeln an Prüfkarten
- Ethernet-Steuerung von externem PC oder Netzwerk
- V-TE-PWR als Kabel
- Konfigurieren Sie die 3A- und 5A-Kapazität, so dass Abstimmungen bis zu 100 W ohne EMCA-Kabel möglich sind.
- Automatischer Kabelflip-Test
- Live-Daten-Viewer auf dem Host- PC
- Alle Protokolle, OCP-Ereignisse und konfigurierbaren Pass/Fail-Kriterien anzeigen
- Ausführung, Ergebnis, & Berichte
- Detaillierte Testdurchführungsschritte und Berichte
- Detaillierte Ergebnisse der Testdurchführung: HTML-, CSV- und PDF-Berichtsformate
- Alle detaillierten Testergebnisse werden in der Datenbank gespeichert und können später überprüft werden.
- Benutzerfreundlich mit minimalem Schulungsaufwand
