GRL HDMI® 2.1 EDID/DDC/SCDCS 控制器 (GRL-HDMI-CONT)

HDMI 1.4b和2.1電氣和協議測試自動化最重要的工具

簡介

• 自動化HDMI Source Physical Layer測試
• 模擬EDID與SCDC暫存器以進行HDMI Source測試
• 在HDMI Sink模式下讀取EDID and SCDC 暫存器

說明

GRL HDMI EDID/DDC/SCDCS控制器提供了自動化HDMI 1.4b和2.1 Source和Sink物理層和協議相容性測試和調試的基本工具。與GRL HDMI 1.4b和2.1協議相容性測試軟件(GRL-HDMI-DEC)完全整合，GRL-HDMI-CONT解決了測試期間工程師需要插拔變更設置的麻煩。GRL EDID/SCDCS編輯器的GUI使用戶能夠在測試或排除問題時讀取和寫入所需的暫存器值。GRL-HDMI-CONT直接連接到HDMI插頭和插座測試治具，並在Source測試模式下以軟體控制模擬熱插拔訊號。

主要功能

• 完全自動化執行HDMI 1.4b和2.1 Source 與Sink物理層以及協議測試
• 直接連接HDMI插頭和插座測試治具
• 獨立EDID/SCDCS編輯軟體以利排除問題
• 進行Source測試時，可模擬 EDID 與 SCDC 暫存器
• 藉由獨立的GUI，讀取Sink EDID與SCDCS 的資料
• 搭配GRL-HDMI-DEC可支援HDMI 2.1認證測試
• 可透過軟體模擬熱插拔訊號
• 可連接至任何Windows 7的PC或示波器

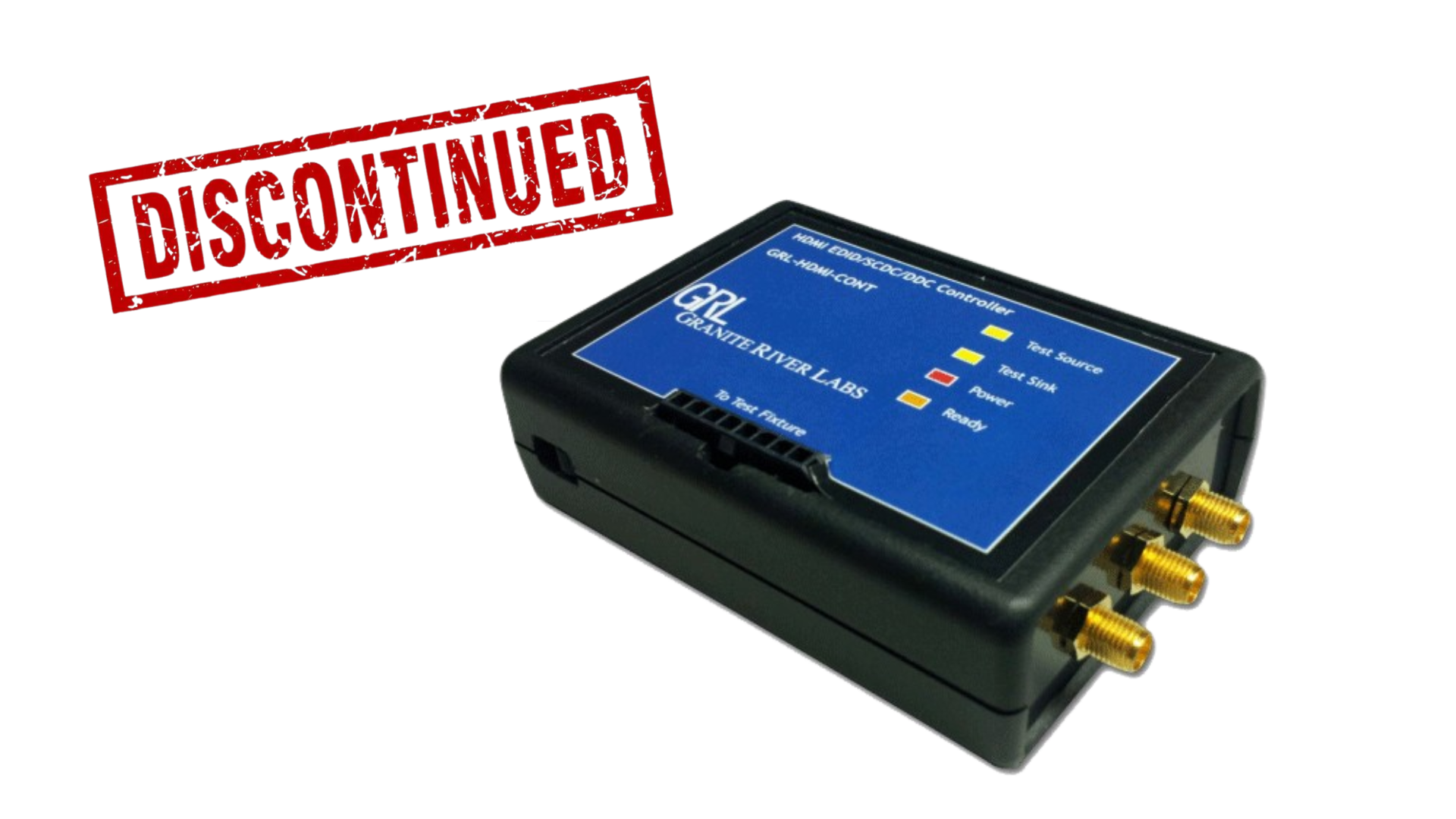

GRL-HDMI-CONT - HDMI EDID/DDC/SCDCS控制器

GRL HDMI EDID/DDC/SCDCS控制器
