USB PD 雙角色電源和資料環回容量測試儀 M1 自動軟體（適用於 V-DPWR 和 V-UP）

USB Type-C 和 Power Delivery 標準的測試要求涵蓋主機、集線器模組、擴充座、顯示器和充電器等不斷發展的元件。M1軟體旨在增強 GRL-V-DPWR 和 GRL-V-UP 的 USB Power 雙角色電源和資料測試的準確性和全面性。 與 M1 結合使用時，其解決方案可支援更大量的製造/生產測試以及加速研發中的驗證流程。

此方案適用於驗證下列裝置（標有*的裝置只能透過 GRL-V-DPWR 進行驗證）：

• 帶 USB Power Delivery 功能的行動電源*
• 筆記型電腦、手機支援 USB Power Delivery*
• QuickCharge 充電器
• USB Hubs
• USB Power Delivery 充電器
• USB Type-C 充電器

主要特徵

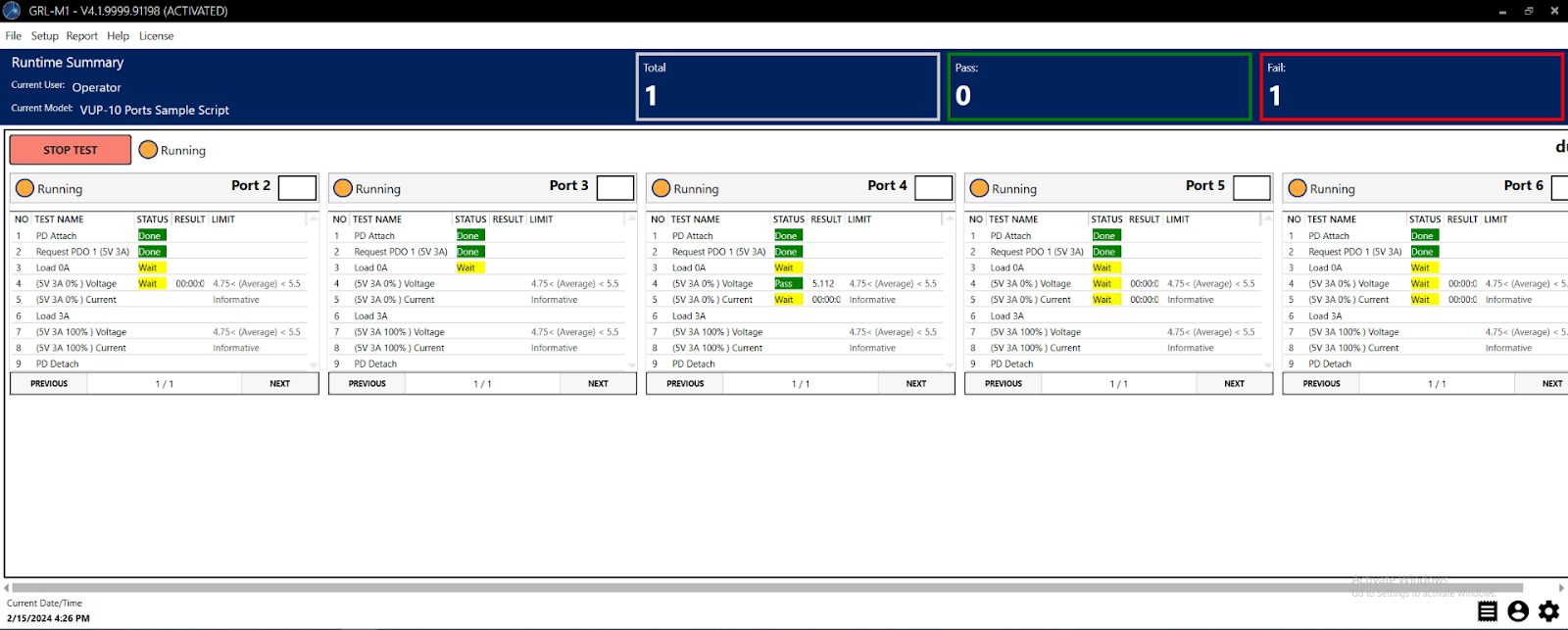

在 GRL-V-DPWR 或 GRL-V-UP 上執行 M1 軟體可讓工程師透過直覺的視覺化腳本流程加快繁瑣的程式設計並自動化測試流程。

M1 在 GRL-V-DPWR 和 GRL-V-UP 上啟用以下 USB Power Delivery 功能測試（標有 * 的功能僅在 GRL-V-DPWR 上可用）：

• 透過可設定負載和時序測試進行 USB Power Delivery PDO / APDO 驗證
• 客製化 VDM 測試
• 過電流保護 (OCP) 測試
• PD 合約連接/斷開/協商/重新協商測試
• 連接埠角色切換測試*
• VBUS 和 VCONN 電壓和功率調節測試
• VBUS 電壓和功率測試
• VCONN 電壓和功率測試

M1 所解鎖的 USB Power Delivery 資料角色測試：

• USB Host 資料枚舉測試
• 資料環回驗證測試
• USB資料鏈路種子驗證測試

M1 的添加還為用戶提供了以下測試和驗證功能，使得工程師能夠更全面的達到 USB Power Delivery 驗證的基本需求（標有 * 的功能僅在 GRL- 上可用） V-DPWR）：

• 電池充電/放電循環測試*
• 外部設備控制集成
• 多埠共享電源驗證（最多 10 個）
• 製造車間的快速通過/不通過測試
• USB 供電和 QuickCharge 功能驗證

報告產生和數據分析：

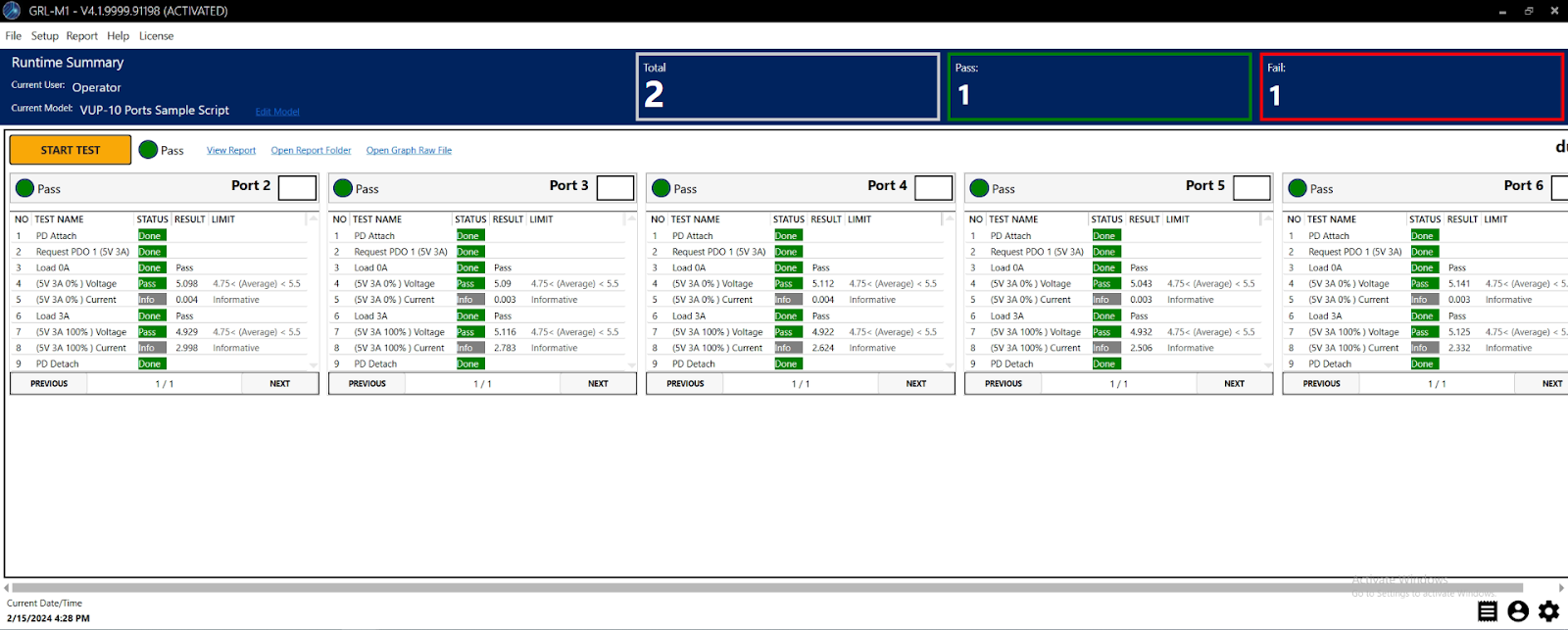

• 全面的報告測試模組，具有細膩的合格/失敗統計數據
• 同時驗證功率和數據
• 自訂報告並以多種格式匯出，例如 CSV、HTML、PDF 等。
• 執行並彙總最多 10 個工作站的結果，全部由單一控制器控制

以下附加配件可供希望從 M1 軟體中獲得最大價值和靈活性的製造商和開發商使用。 請注意，M1 必須與 V-DPWR 或 V-UP 一起使用：

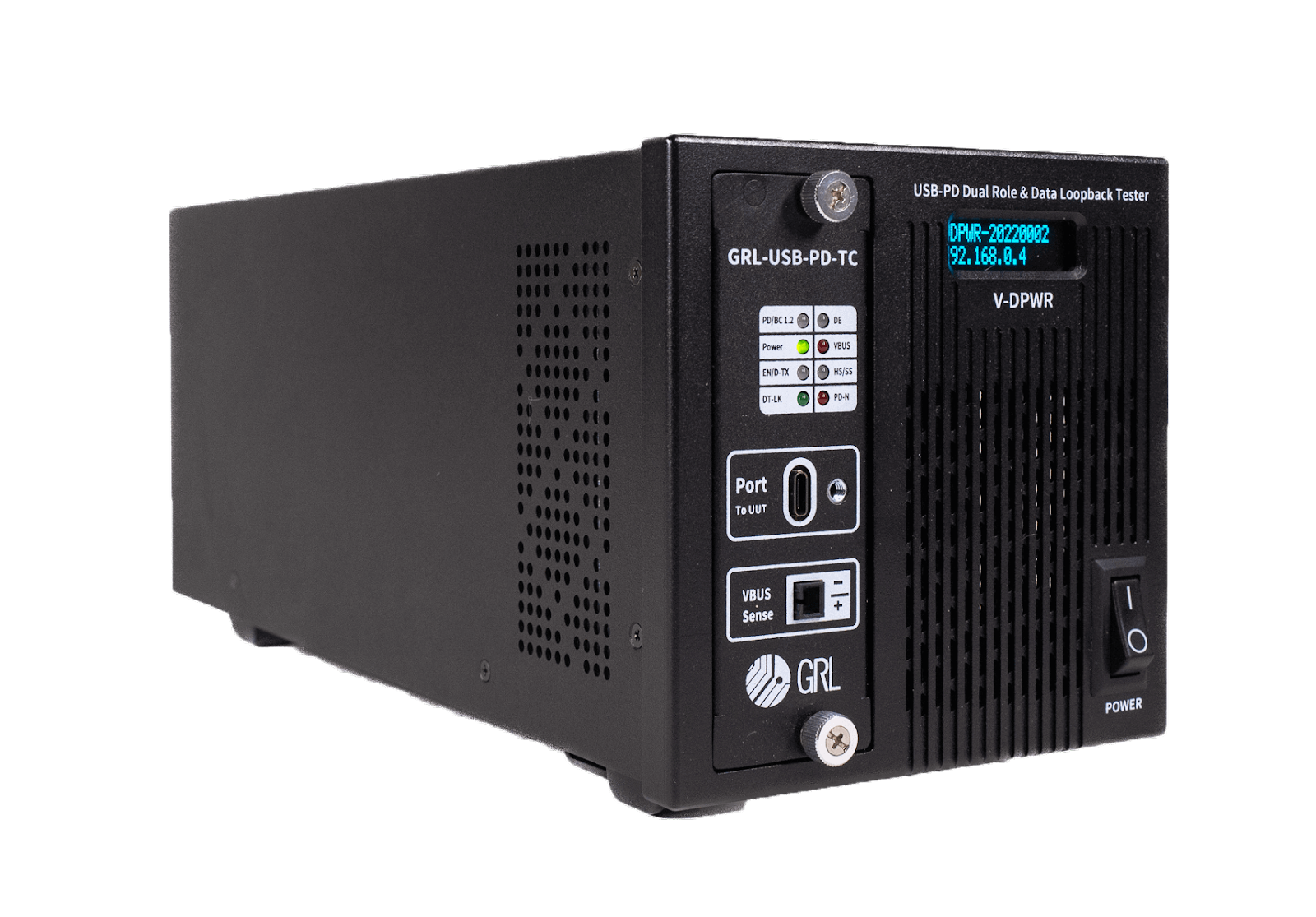

• GRL-V-DPWR：USB Power Delivery 雙重角色電源與資料環回測試儀

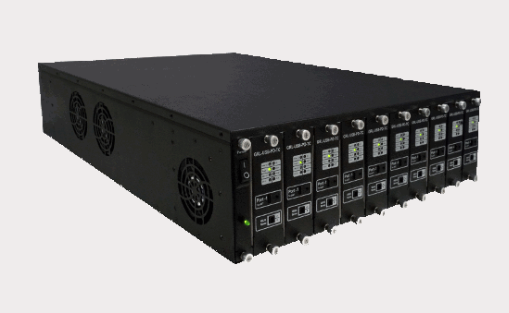

• GRL-V-UP：GRL USB Power Delivery 與資料環回容量測試儀
• 帶有 VSense 延長線的 GRL SPL 電纜：50cm、1m 和 3m
• USB-PD-TC-100 測試卡：適用於 GRL-V-UP-10SC 和 V-DPWR 的

您也可透過設在全球各地的 GRL 授權測試實驗室 (ATL) 享受專業的 USB Power Delivery 測試服務。

如需詢問要購買哪些配件以及短路測試、電纜方向翻轉、電源效率和 E-marked 電纜模擬等功能的未來更新，您可以聯絡我們，關注我們的 LinkedIn 或訂閱 GRL 電子報。

若想觀看 GRL-M1 的實際操作，歡迎請求示範。

最新的 USB 供電規範是什麼？

USB PD 修訂版 3.1 規範於 2021 年發布，代表了連接標準的重大進步，透過功能齊全的 USB Type-C® 電纜和連接器提供前所未有的 240W 功率。 先前版本的 USB PD 功率被限制為 100W，依賴於基於通過額定電流為 5A 的 USB Type-C 電纜提供 20V 電壓的解決方案。 隨著 USB Type-C 規範 2.1 版本的發布，240W 標準和 USB PD 協議現已擴展到涵蓋更多以前僅限於 100W 的應用。

Dual Role Power  雙角色力量

雙角色電源連接埠能夠在電源接收器和電源的角色之間交替運作。

作為 Source，此連接埠承擔下行連接埠 (DFP) 角色。 相反，此連接埠將擔任上游連接埠 (UFP) 角色並作為 Sink。 這種靈活性允許筆記型電腦等設備充電，同時為其他連接的配件提供充電。 這與缺乏相同動態性的 DRP 子類別不同：

• 提供電源但不能充當 DFP 的 Sourcing Device。 範例：USB Type-C 和 USB PD 相容顯示器
• Sinking Host，消耗電力但不能充當UFP。 範例：Hub 的 DFP

數據環回

資料環回可以同時測試 USB 連接埠或線的通訊速度、資料完整性和電源。
