오늘날 시장에서는 고속 전송 인터페이스에 대한 수요가 더욱 높아지고 있으며, 썬더볼트™(Thunderbolt™)와 USB4®는 현재 주류 기술이 되었습니다. GRL은 AMD CPU가 장착된 노트북 컴퓨터에 대한 Thunderbolt™ 인증을 받기 위해 유명 노트북 제조업체를 성공적으로 지원했음을 기쁘게 생각합니다. 이는 Non-Intel 플랫폼이 이 인증을 획득한 첫 번째 사례이며, 이 분야에서 우리에게 중요한 이정표입니다.
Intel과 AMD는 다양한 플랫폼에서 USB4® 기술을 지원하는 주요 반도체 공급업체입니다. 게다가 다른 많은 IC 제조업체들도 USB4®와 썬더볼트 4 시장에 진출하려고 준비 중입니다.
이 분야에서 GRL은 많은 경험이 있습니다. 기계에 장착 된 CPU, 컨트롤러, 리타이머 또는 PD 솔루션의 종류에 관계없이 초기, 중간 및 후기 단계의 제품 개발 문제를 해결하여 고객이 원활하게 증거를 얻을 수 있도록 지원할 수 있다고 확신합니다. 앞으로도 더 많은 고객과 협력하여 고속 전송 인터페이스 기술 개발을 공동으로 추진할 수 있기를 기대합니다.
USB4®와 썬더볼트 4는 모두 최대 대역폭 40Gbps를 제공하며, 오디오, 비디오, 데이터를 동시에 전송할 수 있는 터널링 기능을 지원합니다. 그러나 최소 지원 요구 사항에는 차이가 있습니다. 예를 들어, USB4®의 최소 지원 요구 사항은 20Gbps이고, 썬더볼트 4는 40Gbps 및 듀얼 스크린 디스플레이와 같은 기능을 지원해야 합니다.
간단히 말하자면, USB4®는 표준 기능을 제공하는 반면, 썬더볼트 4는 최고 사양을 원하는 게이머와 사용자를 위한 모든 기능을 제공합니다. 더 높은 대역폭과 더 포괄적인 기능이 필요하다면 썬더볼트 4가 절대적인 첫 번째 선택입니다.
새로운 USB4® 플랫폼이 직면한 테스트 과제
새로운 USB4 ® 플랫폼(비 인텔)은 동일한 테스트 파일(CTS)을 따르더라도 썬더볼트™ 인증을 수행할 때 다양한 테스트 어려움이 발생할 수 있습니다. 새로운 IC 솔루션의 경우 도입 과정에서 RD 및 검증 유닛이 극복해야 할 많은 문제가 있으며 필요한 테스트 시간이 두 배로 늘어날 것입니다.
전기 검증 (EV 테스트)
- 새로운 USB4® 플랫폼 (Non-Intel)은 EV 테스트 중 USB4® ETT 툴에서 특수한 파라미터 설정이 필요합니다. 또한 테스트 명령의 제어 PC와 연결 방법에는 고유한 특수 방법이 있습니다. GRL은 풍부한 경험을 가진 테스트 엔지니어가 협회 및 제조업체와 지속적으로 논의하고 수정하여 마침내 다양한 테스트 허들과 핵심 포인트를 성공적으로 실험했습니다.
기능적 검증 (FV 테스트)
- TBT FV 준수 테스트 사양 (CTS)은 각 삽입 및 제거 중 Link Speed/Link Width/Link Type/HEC 오류와 같은 매개 변수를 관찰해야 하므로 USB4 ® 개발에 투자하는 각 제조업체는 이러한 매개 변수를 확인하기 위한 도구를 자체 플랫폼에 설계해야 합니다 (기존의 Intel USB4® Monitor는 새로운 Non-Intel 플랫폼에서 작동하지 않습니다). GRL은 다양한 USB4 ® 칩 공급 업체와의 밀접한 협력을 통해 CTS 및 테스트 정신의 관점에서 제안을 제공하며, 마침내 고객이 안정적이고 신뢰할 수 있는 USB4 ® CM 모니터를 생산할 수 있도록 지원합니다. 이 도구를 사용하여 사용자와 테스터가 연결된 USB4®/Thunderbolt 4 기기가 예상된 연결 품질에 도달했는지 정확하게 판단할 수 있습니다.
- FV CTS는 500회의 Cold Boot/Warm Boot/Unplug-Plug/Sleep Cycle과 같은 4가지 장기 스트레스 테스트를 정의합니다. 각 테스트는 일반적으로 10-20시간이 걸리며, 모든 수동 테스트를 사용한다면 상당한 시간이 소요될 것입니다. 따라서 GRL은 초기 단계에서 다양한 새로운 USB4® 칩 공급 업체와 협의하여 대규모 프로젝트의 테스트를 최적화하기 위해 가능한 빨리 자동화 도구를 개발해야 한다고 논의했습니다. 새로운 USB4® 반도체 공급 업체와 GRL의 적극적인 실험과 참여, 지속적인 피드백을 통해 고객의 USB4® 자동화된 테스트 소프트웨어는 이제 테스트 일정을 단축하고 인적 오류율을 크게 줄일 수 있게 되었습니다.
Thunderbolt™ 인증 프로세스

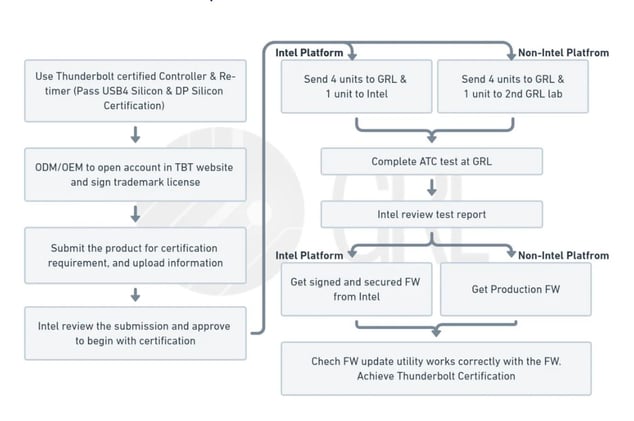

아래 그림은 Thunderbolt 호스트 포렌식의 필수 프로세스를 보여줍니다.
Thunderbolt™ 인증 프로세스
- Thunderbolt™ 인증 표준은 매우 엄격하며 두 곳의 연구소에서 검증을 받아야 합니다. GRL과 같은 타사 인증 연구소는 전체 EV 및 FV 테스트를 수행하고, 인텔 연구소는 Cross Correlation 테스트 프로세스를 수행합니다. 그러나 Non-Intel 플랫폼의 설계는 일반적으로 경쟁사의 요소를 고려해야 하므로 Intel은 제품을 두 곳의 서로 다른 공인 인증 시험소로 보낼 수 있도록 허용합니다. 예를 들어, GRL-타이페이에서 종합 테스트가 완료된 후 고객은 Cross Correlation 테스트를 위해 프로토타입을 다른 GRL 연구소(예: 상하이 또는 동관)로 보낼 수 있습니다. (타이베이, 동관, 상하이에 있는 GRL의 시험소 모두 Thunderbolt™에 대해 공식적으로 공인된 시험소이며, 고객은 이 중 두 곳을 선택하여 테스트를 보낼 수 있습니다).
- 새로운 USB4 ® 플랫폼 (비-Intel)은 여전히 인증 시험소에 제작 FW를 제공하고 FW 업데이트 테스트를 수행해야 합니다. 이는 제품 출시 후 소비자가 FW 업데이트 도구를 통해 직접 FW를 업데이트할 수 있도록 하여 제품의 TBT/USB4 ® 기능이 시대에 발맞추고 시장에서 제품 호환성 문제를 즉시 해결할 수 있도록 하기 위한 목적입니다.
요약
인텔은 다양한 비(非)인텔 플랫폼에 대한 인증을 개방했지만, Thunderbolt™ CTS는 항상 인텔 플랫폼을 출발점으로 하여 설계되었습니다. 비 인텔 플랫폼 인증을 수행할 때 많은 작은 세부 사항이 제조업체의 기대에 부합합니다. CTS의 정의에 부합하지 않는 경우 인텔의 인증 부서와 소통하고 논의하기 위해 풍부한 경험을 가진 GRL이 필요합니다. GRL은 다년간의 USB4 ® 인증 프로세스 경험과 풍부한 지식을 보유하고 있으며 고객이 인증 프로세스에서 다양한 일반적인 문제를 해결하는 데 도움을 줄 수 있습니다.
또한 차세대 썬더볼트™ 및 USB4® 버전 2도 곧 출시될 예정이며, 이는 최대 80Gbps/120Gbps의 전송 속도를 제공하고 고속 데이터 전송의 새로운 시대를 열 것입니다. GRL은 고객이 신호 품질을 검증하고 제품의 효율성과 안정성을 보장하는 데 도움이 될 수 있는 PAM3 테스트 환경을 선도적으로 준비해 왔습니다.
GRL은 수 년동안 인증 테스트 분야에 깊이 관여 해 왔으며 특히 고속 전송 인터페이스에 특히 풍부한 테스트 경험, 배경 지식을 가지고 협회와의 좋은 관계를 맺고 있습니다. 이러한 유리한 자원은 고객들에게 보다 종합적인 지원을 제공하고 개발 프로세스의 고통과 부담을 크게 줄이고 테스트와 인증 분야에서 선도적인 위치를 달성할 것입니다.
