지난 몇 년 동안, 사람들이 '집에 머무는 시간'이 길어지고 가전제품에 대한 수요가 증가하면서 처음 2년은 획기적이고 지속적인 성장의 시기였습니다. 소비자 전자 제품에 대한 관련 사양을 공식화하는 많은 협회는 최근 몇 년 동안 새로운 사양을 업데이트하거나 출시 할 수 있는 드문 기회를 잡았다고 할 수 있습니다.
VESA의 업데이트 내용
VESA는 2020년부터 소비자와 고품질 AV 시장에 큰 도움이 될 다양한 사양, 인증 지침 및 테스트 지침을 개발했으며, 이는 현 세대 AV 장치의 요구 사항에 더욱 부합하여 소비자가 자신의 애플리케이션에 적합한 인증 AV 장치를 더 명확하게 파악할 수 있도록 합니다. 새로운 사양에는 더 높은 사양의 DisplayPort 인터페이스, adaptive update rate AdaptiveSync 및 dynamic blur ratio ClearMR(Clear Motion Ratio)이 포함됩니다.
DisplayPort™ 2.1(DP 2.1) 사양 및 커넥터
우선, VESA는 2019년 6월에 디스플레이포트 2.0(DP 2.0)을 출시했습니다. 약 3년이 지난 후 중간에 과도기가 있었기 때문에 많은 독자와 고객이 혼란스러워했습니다. 최신 디스플레이포트 사양은 DP 2.0이라고 불러야 합니다. 아니면 DP 2.1은 어떨까요? 마침내 2022년 10월, VESA는 DisplayPort™ 2.1(DP 2.1) 사양을 발표했고, DP 2.1은 공식적으로 DP 인터페이스의 최신 사양이 되었습니다.
DP 2.1은 주로 전기적 특성과 링크 계층을 보다 완전하고 명확하게 정의하고 향상된 커넥터(Enhanced Connector)를 도입합니다. 향상된 커넥터는 기존 풀 사이즈 DP 및 미니 DP 커넥터를 기반으로 개선된 것으로, DP 2.1 고사양의 20Gbps(UHBR20) 전송 속도를 지원하며 이전 커넥터와 역호환이 가능합니다.
향상된 커넥터는 다음과 같이 정의됩니다:
- Full-Sized DP Connector Type 1: Supports up to 13.5Gbps (UHBR13.5)
- Full-Sized DP Connector Type 2: Supports up to 20Gbps (UHBR20)
- Mini DP Connector: Supports up to 20Gbps (UHBR20)
향상된 DP 커넥터는 더 빠른 속도를 지원할 수 있으며 다양한 제조업체가 걱정하는 하위 호환성 문제를 해결하고 다양한 칩 공장의 개발 및 설계를 가속화합니다. 또한 VESA는 이 기간 동안 회원사들과 협력하여 다양한 제조업체에서 개발한 제품이 성능을 충족하고 호환성을 유지할 수 있도록 DP 2.1 CTS(인증 테스트 사양)를 연속적으로 공식화했습니다.
VESA가 공인한 DisplayPort 2.1 인증 시험소로서 GRL은 많은 DP 2.1 제품의 인증 테스트 요구 사항을 확인했으며 앞으로도 계속 성장할 것으로 예상하고 있습니다. 올해 1월, GRL, 칩 제조업체 Novatek Microelectronics Corp. 및 국제적으로 유명한 가전 제품 및 전자 부품 브랜드의 협력 하에 VESA DisplayPort 2.1 인증을 통과 한 세계 최초의 DP 2.1 스크린이 탄생했으며 국제 가전 전시회에서 순조롭게 진행되었습니다.

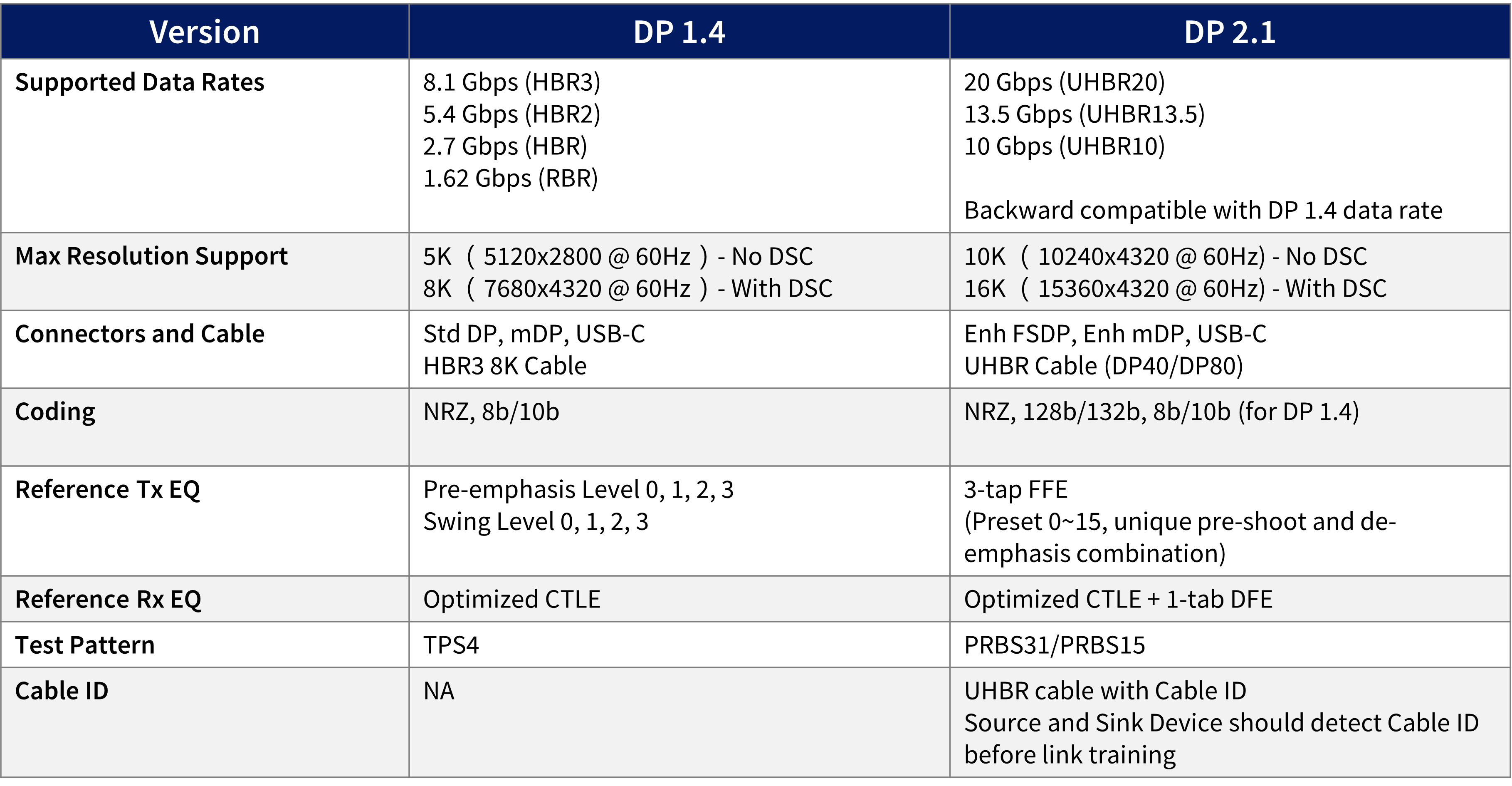

표 1: DP 2.1 및 DP 1.4 사양 비교표
VESA AdaptiveSync & Clear Motion Ratio (ClearMR)
고품질 이미지를 보장하기 위해 VESA는 모니터, TV, 노트북 컴퓨터 및 기타 제품의 패널에 적용할 수 있는 어댑티브 싱 및 클리어 모션 비율(ClearMR) 사양도 도입했습니다. 물론 인증 테스트의 목적은 소비자가 보다 일관된 기능과 성능을 경험할 수 있도록 하는 것입니다. 예를 들어, VESA AdaptiveSync 인증을 통과한 화면은 프레임 손실이 적고 화면 끊김이나 화면 찢어짐이 덜 발생합니다.
AdaptiveSync의 테스트 중요성: 그래픽 카드와 일치하는 디스플레이 플로팅 업데이트 속도
사실 AdaptiveSync 기능은 테스트 규격이 발표되기 훨씬 전부터 존재했지만, 이 기능의 품질을 보장하기 위한 완벽한 테스트 규격이 정의되어 있지 않았습니다. 따라서 엔비디아, AMD 등 주요 디스플레이 카드 제조사들은 지싱크, 프리싱크 등 유사한 사양을 연이어 출시했고, 각 제조사들은 자체적으로 이를 검증해왔습니다. 이 기능을 사용하면 화면이 디스플레이 카드의 업데이트 속도에 맞게 업데이트 속도를 동적으로 조정하여 화면이 어긋나거나 찢어지는 것을 효과적으로 방지 할 수 있습니다. 그런 다음 VESA는 2022년 3월에 AdaptiveSync 시험 사양을 공식적으로 출시하여 이 기능을 테스트하는 방법을 통일적으로 정의하고 다양한 제조업체의 제품이 서로 호환될 수 있도록 했습니다.
ClearMR의 테스트 의의: 보다 선명한 동적 영상 제공
2022년 7월, VESA는 화면의 모션 블러 기능에 대한 일련의 등급 지표를 정의하는Clear Motion Ratio(CMR/ClearMR) 사양을 다시 발표했습니다(표 2 참조). 숫자가 클수록 픽셀이 높고 동적 이미지 표현이 더 선명해집니다.

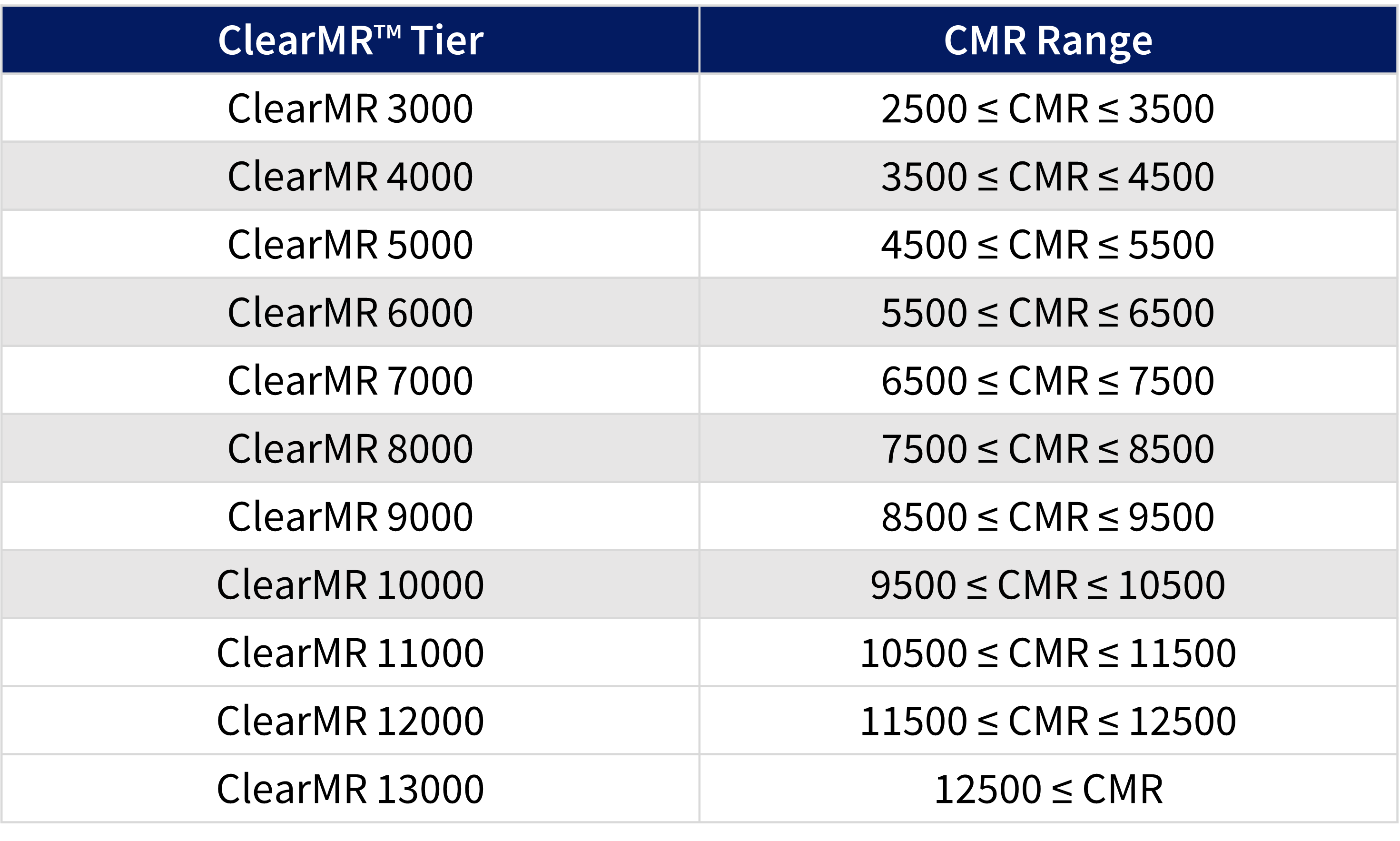

표 2: VESA ClearMR 등급 표시
위 표의 범위는 "화면에 빠르게 움직이는 이미지가 표시될 때 선명한 픽셀과 흐릿한 픽셀의 비율"을 의미합니다. 예를 들어 ClearMR 9000은 약 90%의 픽셀이 선명하게 보이는 비율, 즉 86~95:1을 의미합니다. 현재 시중에 나와 있는 대부분의 화면이 고해상도 및 동적 이미지를 지원하기 때문에 일반 화면 사용자나 일반 동영상을 재생할 때는 ClearMR의 도입이 큰 차이를 만들지 않을 수 있지만, e스포츠 플레이어에게는 다릅니다. 많은 게임 화면이 점점 더 세분화되고 있으며 3D 동적 이미지와 결합되는 경우가 많습니다. 따라서 ClearMR 등급이 높을수록 e스포츠 플레이어에게 더 나은 게임 경험을 제공할 수 있습니다.
결론
업무 및 라이프 스타일의 변화, audio-visual 스트리밍 플랫폼의 부상 등 시청각 제품에 대한 소비자의 요구는 더 이상 '디스플레이'에 국한되지 않고 고품질 시청각 제품이 제공하는 편리함과 즐거움으로 확대되고 있습니다. 협회는 이러한 추세에 발맞춰 사양을 먼저 발표합니다. 새로운 사양은 브랜드 제조업체의 관심과 주의를 유도합니다. 칩 제조업체와 파운드리는 고품질 시청각 제품을 생산하고 수요를 창출하기 위해 협력합니다. 그리고 새로운 세대로.
고사양, 고해상도, 선명한 동적 이미지 및 유창함은 품질을 보장하기 위해 더 엄격한 사양을 요구하며, 제조업체는 더 큰 설계 과제에 직면하게 됩니다.
GRL은 AV 인증 테스트 업계의 선두주자입니다. 최신 DP 2.1 외에도 VESA에서 공인한 AdaptiveSync 및 ClearMR 인증 시험소로서 전문적인 시험 인증, 사전 테스트 및 디버깅 서비스를 제공할 수 있습니다. 각계각층에서 소통하고 토론할 수 있는 문의를 환영합니다.
References
- VESA Adaptive-Sync Display Certification Test Specification r1.0, March 25, 2022
- VESA High-performance Monitor and Display – Clear Motion Compliance Test Specification (CM CTS) , July 8, 2022
- VESA DisplayPort (DP) Standard Version 2.1 10 October, 2022
Author
Jerry Sung, Technical Manager, GRL Taiwan
GRL의 글로벌 VESA DisplayPort 및 디스플레이 성능 메트릭스 기술 개발 책임자로 DisplayPort, 디스플레이HDR, AdaptiveSync, ClearMR, HDMI, Thunderbolt 및 기타 여러 애플리케이션 인터페이스 전문입니다.
