USB4® 接收端自動化測試軟體,適用於Anritsu MP1900A BERT (GRL-USB4-RXA)

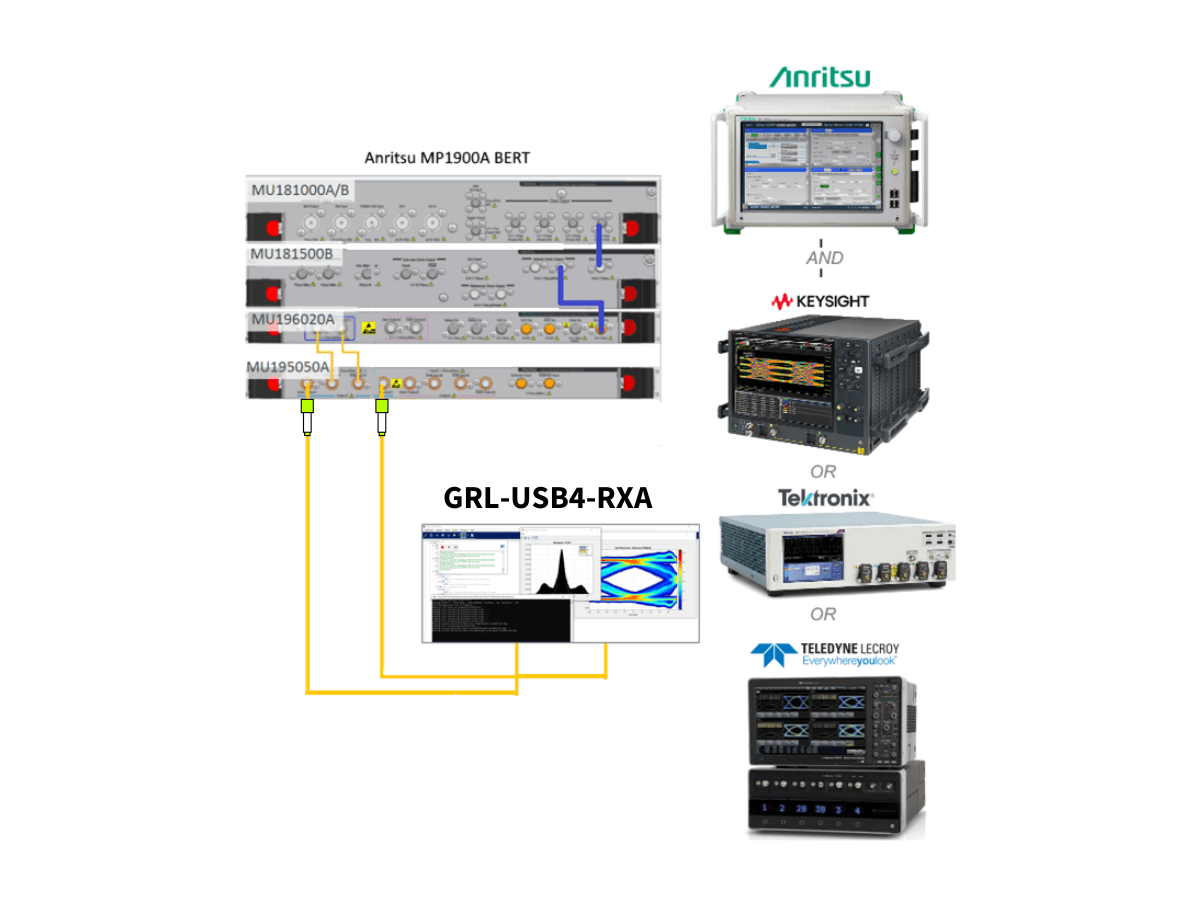

USB4-RXA (1)

介紹與功能

GRL全方位的USB4®解決方案包含:

備註:GRL’s USB4® Return Loss測試軟體支援Thunderbolt™ 4與Thunderbolt™ 3



使用Anritsu MP1900A BERT搭配Keysight、Tektronix或Teledyne LeCroy示波器,快速完成USB4®標準接收端BER與Jitter Margin測試

簡介

  • 一鍵設定自動化測試USB4®接收端項目並進行錯誤排除
  • 相容Keysight、Tektronix與Teledyne LeCroy示波器
  • 依照測試規範或使用者自定義的參數進行測試
  • 支援10G、10.3125G、20G及625G等傳輸速度測試
  • 可搭配GRL USB4®發送端測試軟體(GRL-USB4-TX)使用
  • 減少測試時間並提供完整測試報告包含校正數據

說明

作為Thunderbolt及USB認證測試領域的全球領導品牌,GRL USB4®接收端自動化測試軟體可搭配Anritsu MP1900A BERT成為一套自動化且高效的解決方案,可對您的USB4®產品進行接收端測試。GRL-USB4-RXA可以在Anritsu MP1900A BERT上搭配Keysight、Tektronix或Teledyne LeCroy的實時示波器一同使用,自動進行標準參數校正並測試Rx Jitter tolerance和BER。GRL-USB4-RXA依照USB4®測試規範來設計測試項目及測試步驟,提供簡易的使用者介面,自動完成複雜的USB測試,顯著地減少設備校正與測試時間。

此外,若結合適用於Keysight、Tektronix或Teledyne LeCroy示波器的GRL-USB4-TX USB4®發送端自動化測試軟體,可提供您更全面的USB4®設計驗證測試彈性解決方案。

GRL-USB4-RXA支援USB Type-C®接口,測試速率能達到40 Gbps(20G x 2)及20Gbps(10G x 2)。GRL-USB4-RXA可自動校正20個CTS規範(10G / 20G Case-I與Case-II)的受壓眼圖訊號,以符合Sinusoidal Jitter (SJ) frequencies及BER測試。此外,GRL-USB4-RXA可依照測試規範或使用者自定義參數進行Jitter margin測試。

GRL-USB4-RXA軟體能夠在Window 7以上的系統或示波器上執行,且可完全相容Wilder Technologies販售的USB4®高速治具和微控制器。

主要功能

  • 可依照測試規範或使用者自定義的參數自動化進行接收端認證測試,如Jitter Tolerance與Margin測試
  • 可同時整合USB4®發送端與接收端測試
  • 可搭配各種測試設備平台使用
  • 支援USB4® Hosts、Devices、Hubs、被動和主動線纜的測試
  • 設置簡單、輕鬆執行測試與生成報告
  • 支援客製化設置
  • 輕鬆整合訊號交換器、電源供應器以及溫控儀器,快速進行多個訊號通道壓力測試

備註:GRL的完整USB4®解決方案包含USB4®發送端自動化測試軟體(GRL-USB4-TX)USB4®Return Loss自動化測試軟體 Keysight ENA (GRL-USB4RL-KS)USB4® Return Loss自動化測試軟體Anritsu ShockLine™ Performance VNA (GRL-USB4RL-AN)

軟體與配件

GRL-USB4-RXA - GRL USB4接收端自動化測試軟體,可在Anritsu MP1900A上,搭配Tektronix、Keysight或Teledyne LeCroy的示波器使用。
GRL-USB4-TX - GRL USB4發送端自動化測試軟體,可在Tektronix、Keysight或Teledyne LeCroy的示波器上使用。
GRL-USB4-TXRX - 整合GRL USB4發送端與接收端自動化測試軟體的解決方案,適用於Anritsu MP1900A、Tektronix、Keysight或Teledyne LeCroy的實時示波器。
GRL-USB4RL-AN - GRL USB4 Host和Device Return Loss自動化測試軟體,可搭配Anritsu MS46524B VNA

如需正式報價或定價資訊,請聯絡info_taiwan@graniteriverlabs.com
浮動金鑰、整合切換器矩陣及客製化選項,請聯絡GRL取得詳情。

下載與購買

USB4®接收端自動化測試軟體(GRL-USB4-RXA)
下載連結

其他產品

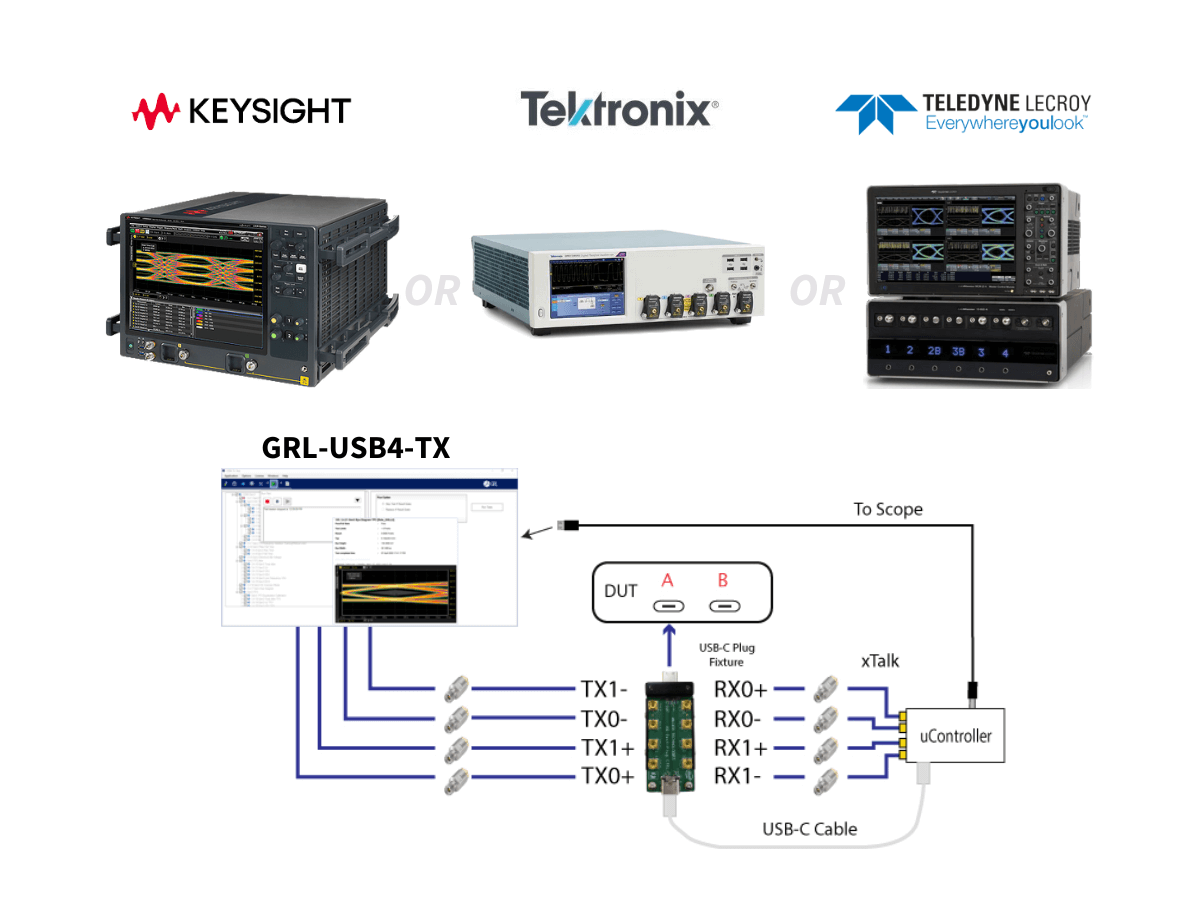

USB4-TX (1)-1
USB4® 發送端自動化測試軟體 (GRL-USB4-TX)

GRL USB4® 發送端自動化測試軟體 支援 Thunderbolt™ 4與Thunderbolt™ 3,可搭配Keysight、Tektronix或Teledyne LeCroy的示波器使用,快速依據USB4® CTS完成您產品上的發送端測試

USB4RL-KS
USB4® Return Loss自動化測試軟體,適用於Keysight ENA (GRL-USB4RL-KS)

GRL USB4® Return Loss測試解決方案支援 Thunderbolt™ 4與Thunderbolt™ 3,可協助您快速完成USB4® Host、Hub及其他裝置的特性分析

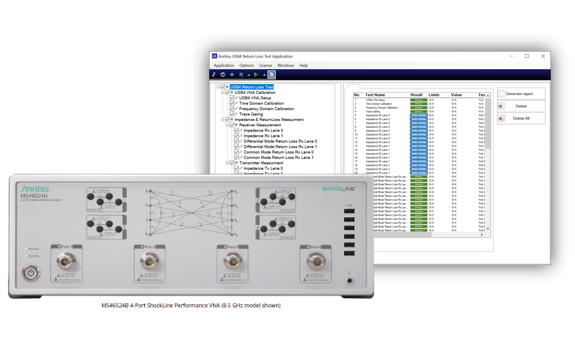

USB4RL-AN
