ケーブル、コネクタ、PCB 量産向け自動シグナル・インテグリティ・テスター (GRL-C-DI20)

C-DI-011321-higherview-1

概要・特徴

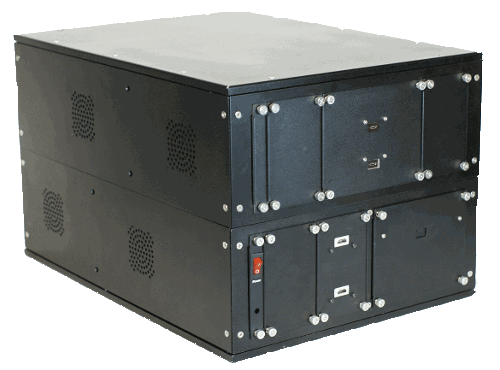

HDMI®, USB, Lightning, DisplayPort™, and Thunderboltのケーブル、コネクタ、PCBの量産試験用テスター

概要
  • 校正済みで完全自動セットアップ - 被測定デバイスを接続して即テスト開始
  • ケーブル内の全てのレーンを自動的にテスト・判定
  • 測定サンプル間のシグナルインテグリティを容易に比較
  • 主要なSI項目の合否判定を迅速に確認:挿入損失、反射損失、スキュー、インピーダンス
  • 製造欠陥の位置と深刻度を特定
  • GRLの統合ソフトウェアにより、大量測定結果のビッグデータ解析を迅速かつ容易に実行
  • 厳しい現場環境に耐える堅牢な筐体

GRLのケーブル製造ライン用シグナル・インテグリティ・テスター(C-DI20)は、操作が簡単で、測定ベンチや大量生産ラインの検査設備として費用対効果の高い装置です。C-DI20は、より高価で複雑な試験装置を用いて、知識を持った専門家が行わなければならないSI試験を誰でも簡単に実行することができます。オペレータは、C-DI20にケーブルを接続し、GRLソフトウェアが表示する合格・不合格の表示を見るだけです。C-DI20はラックマウント式の筐体で、厳しい製造現場環境でも使えるように頑丈に作られています。

C-DI20は、ネイティブ差動TDRを使用して、インサーションロス(挿入損失)、リターンロス(反射損失)、差動インピーダンスなどの主要なSI特性を自動的に測定します。C-DI20は、USB、HDMI、DisplayPort、Lightning、Thunderboltなど、さまざまなインターフェース規格で定められた仕様のリミット値と実測値をグラフィカルに表示し比較することができます。

C-DI20は、480Mbps(USB2.0)から20Gbps(USB4TM)の速度に対応した柔軟な構成が可能です。HDMI 2.1(12Gbps)、DisplayPort、車載用・産業用の各種インターフェースもサポートしています。C-DI20は、RFスイッチを内蔵し規格に準じたテストフィクスチャにより、ボタンを押すだけでケーブル内のすべてのレーンを自動的にテストします。

C-DI20は、ソナーのピンガーのように、正確に制御されたパルスを送受信し、製造上の欠陥の位置とその深刻度を正確に特定することができます。このような欠陥は、反射などによりシグナル・インテグリティの悪化を招き、結果として相互運用性の問題を引き起こす可能性があります。エラーに対する許容量が少ない高速インターフェースでは、簡単な操作でシグナル・インテグリティを検査できるC-DI20は製品に対する厳しい仕様を満たすための最も効率的でコスト効率の高いツールです。

C-DI20はGTrusted Benchmark Scoringツールを活用し、複数のケーブルの特性を集合した大規模なデータセットに対して簡単に統計解析を行うことができます。この統計・トレンド分析ツールにより、ケーブルメーカーはケーブルの真の性能をより良く理解し、優れた品質管理・運営を実現することができます。

主な機能
  • テストに必要なものをすべて同梱:即テスト可能
  • USB4などの20Gbps規格、HDMI2.1、DP1.4、DP2.1などの8Kビデオ規格をサポート
  • USB 2.0、Lightning、産業用などの低速度規格をサポート
  • 幅広い校正済みテストモデルにより、簡単にセットアップとテストを実行
  • インピーダンス、リターンロス、挿入損失の自動測定とカスタマイズ可能なテストリミット
  • ネイティブ差動テストによりテスト時間を短縮
  • ボタンを押すだけで、ケーブル内の全てのレーンを自動テスト
  • PCB テスト向けDelta-Lメソッドをサポート
  • 結果の自動保存、記録された大規模データセットの統計・トレンド分析
  • 容易にレポートの作成と共有
  • ビジュアルなビッグデータ解析とベンチマーク比較

資料ダウンロード・ご購入

この製品のデモをご希望の方はこちらからお問い合わせください。

その他の製品

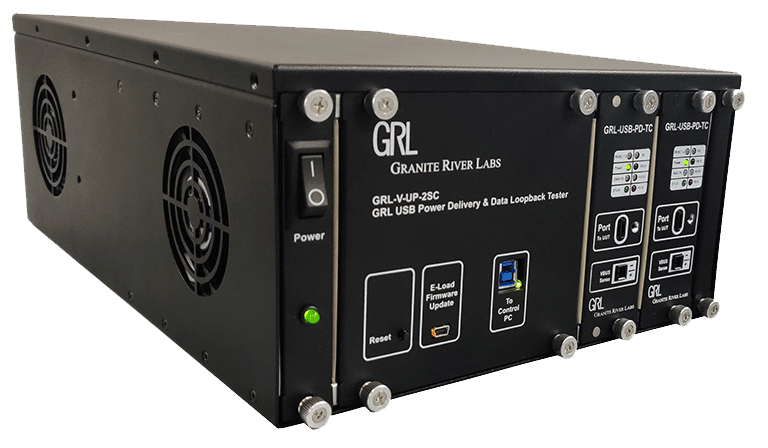

USB Power Delivery & Data Loopback Volume Tester (GRL-V-UP-2SC)
